Проверка давления в топливной системе
1. Сбросить остаточное давление в топливной системе (см. раздел выше).
При извлечении предохранителя топливного насоса может возникнуть код неисправности (DTC). По завершению удалить коды неисправностей с помощью диагностического оборудования.
2. Установить топливный манометр.
В топливопроводах может присутствовать остаточное давление даже после сброса давления (см. выше). Поэтому необходимо накрывать разъемы топливопроводов ветошью перед отсоединением для предотвращения вытекания топлива.

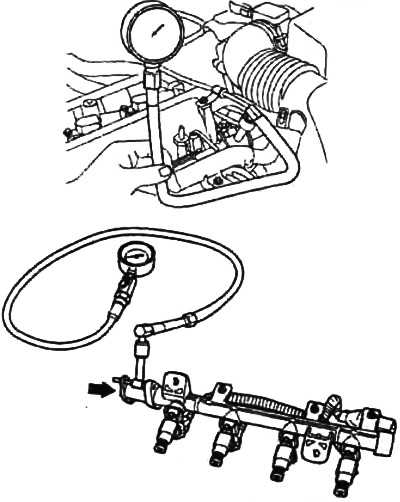

- Установить топливный манометр с переходником между напорным топливопроводом и топливной рампой (см. рисунок).
3. Проверить герметичность всех соединений при включенном зажигании.
4. Измерить давление топлива.
Давление топлива: 330 ~ 370 кПа (3.36 ~ 3.77 кг/см²).
Если значение давления топлива отличается от нормы, выполнить ремонт или замену соответствующего компонента (см. следующую таблицу).
| Давление топлива | Причина | Соответствующий компонент |
| Слишком низкое | Засорение топливного фильтра | Топливный фильтр |
| Утечки топлива | Регулятор давления топлива | |
| Слишком высокое | Заклинивание регулятора давления топлива | Регулятор давления топлива |
- Остановить двигатель и проверить изменение показаний топливного манометра. Значение давления должно удерживаться примерно в течение пяти минут после остановки двигателя.
Если показания топливного манометра не удерживаются, выполнить ремонт или замену соответствующего компонента (см. следующую таблицу).
| Давление топлива | Причина | Соответствующий компонент |
| Медленное падение давления топлива | Утечки в топливных форсунках | Топливные форсунки |
| Резкое падение давления топлива | Заклинивание обратного клапана топливного насоса в открытом положении | Топливный насос |
5. Сбросить остаточное давление в топливопроводах (см. выше).
При извлечении реле топливного насоса может возникнуть код неисправности (DTC). По завершению удалить коды неисправностей с помощью диагностического оборудования.
6. Снять топливный манометр с переходником и подсоединить напорный топливопровод к топливной рампе.
Проверка давления в системе питания двигателя автомобиля KIA Rio
Основным критерием исправности системы питания двигателя является давление топлива в топливной рампе.
При недостаточном давлении топлива возможны:
— неустойчивая работа двигателя;
— остановка двигателя на холостом ходу;
— повышенная или пониженная частота вращения коленчатого вала на холостом ходу;
— недостаточная приемистость автомобиля (двигатель не развивает полной мощности);
— рывки и провалы в работе двигателя при движении автомобиля.
Для начала рекомендуется проверить надежность электрических контактов в колодках жгутов проводов узлов системы впрыска, отвечающих за подачу топлива (топливный насос, форсунки).
Проверка давления топлива в системе питания двигателя автомобиля KIA Rio возможна только при наличии манометра со шлангом для подключения к топливной магистрали.
1. Включите зажигание и прислушайтесь: в течение нескольких секунд вы должны услышать звук работы электробензонасоса. Если его не слышно, проверьте электрическую цепь питания насоса.
ПРЕДУПРЕЖДЕНИЕ:
Имейте в виду, что электробензонасос не включается, если в системе топливоподачи есть давление. Иными словами, если вы предварительно уже включали зажигание и пытались пустить двигатель, то исправный электробензонасос уже должен был создать давление в системе, поэтому отсутствие звука работы электробензонасоса в данном случае не является неисправностью.
3. Отверните две гайки крепления топливоподающего трубопровода к топливной рампе и снимите щтуцер трубопровода со шпилек топливной рампы.
4. Для проверки давления топлива подключите манометр с пределом измерения не менее 500 кПа (5 кгс/см 2 ) между топливоподающим трубопроводом и топливной рампой. При работающем на холостом ходу двигателе давление в топливопроводе должно быть не менее 345 кПа (3,45 кгс/см 2 ).
Возможны следующие причины снижения давления топлива:
— неисправен регулятор давления топлива (установлен в топливном модуле);
— засорен фильтр тонкой очистки…
Проверка давления топлива
1. Сбросьте остаточное давление в топливной линии (см. раздел «Сброс остаточного давления в топливной линии»).
После снятия реле топливного насоса Киа Рио может быть зарегистрирован код неисправности (DTC). Удалите этот код с помощью GDS после выполнения процедуры по сбросу остаточного давления в топливной линии.
2. Установите специальный инструмент (SST).
(1) Отсоедините топливопровод питания от топливной рампы.
Даже после выполнения операций, описанных в разделе «Сброс остаточного давления в топливной линии», в системе может существовать некоторое остаточное давление. Поэтому для предупреждения разбрызгивания остаточного топлива перед разъединением каких-либо топливных линий следует закрывать соединитель шланга технической салфеткой.
(2) Установите топливный манометр между топливопроводом питания и топливной рампой (см. рисунок ниже).
3. Осмотрите при включенном зажигании соединения топливопровода питания, топливной рампы и специальных инструментов на утечки.
4. Измерьте давление топлива
(1) Запустите двигатель и измерьте давление топлива на холостом ходу.
Давление топлива: 323 ~ 363 кПа (3,29 ~ 3,70 кгс/кв. см, 46,8 ~ 52,6 фунта на кв. дюйм)
Если давление топлива отличается от нормированного значения, отремонтируйте или замените относящуюся часть (см. таблицу ниже).
| Топливо Давление | причина | Относящаяся часть |
| Слишком низкое | Забивание топливного фильтра | Топливный фильтр |
| Утечка топлива | Регулятор давления топлива | |
| Слишком высокое | Заклинивание регулятора давления топлива | Регулятор давления топлива |
(2) Остановите двигатель и понаблюдайте за изменением показаний топливного манометра.
Стандартное значение:Показания должны удерживаться в течение примерно 5 минут после останова двигателя
Если давление топлива не удерживается на этом уровне, отремонтируйте или замените относящуюся часть (см. таблицу ниже).
| давление топлива (после останова двигателя) | причина | Относящаяся НАИМЕНОВАНИЕ |
| Давление топлива падает медленно | Утечка через форсунку | Форсунка |
| Давление топлива падает быстро | Проверьте клапан топливного насоса на застревание в открытом состоянии | Топливный насос |
5. Сбросьте остаточное давление в топливной линии (см. раздел «Сброс остаточного давления в топливной линии»).
После снятия реле топливного насоса Киа Рио может быть зарегистрирован код неисправности (DTC). Удалите этот код с помощью GDS после выполнения процедуры по сбросу остаточного давления в топливной линии.
(1) Снимите специальный инструмент с питающего топливопровода и топливной рампы.
(2) Соедините топливопровод питания и топливную рампу.
Сброс остаточного давления в топливной линии
Даже после выполнения операций, описанных в разделе «Сброс остаточного давления в топливной линии», в системе может существовать некоторое остаточное давление. Поэтому для предупреждения разбрызгивания остаточного топлива перед разъединением каких-либо топливных линий следует закрывать соединитель шланга технической салфеткой.
1. Поверните ключ зажигания в положение «OFF» и отсоедините отрицательный (-) провод от АКБ.
2. Снимите реле (A) топливного насоса.
После снятия реле топливного насоса Киа Рио может быть зарегистрирован код неисправности (DTC). Удалите этот код с помощью GDS после выполнения процедуры по сбросу остаточного давления в топливной линии.
3. Подсоедините провод (-) аккумуляторной батареи.
4. Запустите двигатель и дайте ему поработать на холостом ходу, затем поверните ключ зажигания в положение «OFF» и дождитесь полной остановки двигателя.
5. Снимите провод с отрицательного (-) вывода АКБ и установите реле (A) топливного насоса.
6. Подсоедините провод (-) аккумуляторной батареи.
7. Сотрите с помощью GDS код неисправности (DTC), относящийся к реле топливного насоса.
Руководство по обслуживанию и ремонту Киа Рио
Видео по теме «Проверка давления топлива» для Kia rio
Hyundai Elantra J4 (HD). Замер ДАВЛЕНИЯ ТОПЛИВАДавление в топливной системе. Kia cerato. 1.6. 122лс.
Измеряем давление в топливной системе
Проверка давления топлива
а) Отсоедините топливный шланг от топливного коллектора.
б) Установите манометр с переходником между топливным коллектором н топливным шлангом.
в) Подсоедините топливный шланг к переходнику.
3. Подайте напряжение аккумуляторной батареи на выводы топливного насоса. Убедитесь, что при увеличении давления топлива отсутствуют его утечки.
4. Проверьте давление топлива.
а) Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
б) Подсоедините разъем топливного насоса.
в) Подсоедините провод к отрицательной клемме аккумуляторной батареи.
а) Пониженное давление топлива.
Засорение топливного фильтра (замените топливный фильтр).
Утечки топлива в линию возврата топлива вследствие неплотной посадки клапана регулятора давления топлива (замените регулятор давления топлива).
б) Повышенное давление топлива.
Заедание клапана в регуляторе давления топлива (замените регулятор давления топлива).
6. Заглушите двигатель н проверьте, есть ли изменения в показаниях манометра. Топливная система исправна, если давление в топливной магистрали не снижается в течение 5 минут. Если же давление падает, то определите скорость падения давления (постепенно/моментально) и произведите поиск неисправностей и устраните их.
а) Если после остановки двигателя давление топлива падает постепенно, кто подтекает форсунка. Замените форсунки.
б) Если после остановки двигателя давление топлива падает моментально, то обратный клапан в топливном насосе остается открытым. Замените топливный насос.
7. Сбросьте остаточное давление топлива.
8. Отсоедините топливный шланг, снимите манометр с переходником.
Внимание: вследствие наличия остаточного давления в топливопроводе высокого давления, накройте ветошью место соединения шланга с топливным коллектором для предотвращения разбрызгивания топлива.
9. Подсоедините топливный шланг к топливному коллектору.
10. Убедитесь в отсутствии утечек топлива.
