KIA Mohave Club

negoday Мохавод Сообщения: 180 Зарегистрирован: 10 фев 2013, 15:27 Имя: Евгений Комплектация: Дизель, Пневма, белый Дата рождения: 13.02.1982 Откуда: Санкт-Петербург Благодарил (а): 1 раз Поблагодарили: 4 раза Контактная информация:

Всем привет.
Вчера полез ставить Redpower и сделать акустику. Хотел поставить 10 канальный процессор.
Вот фотографии штатного ГУ снятого., Реда поставленного, динамиков и усилителя Harman
https://yadi.sk/d/DqrZgd1-3QYjzm _ ВСЕ ФОТО ТУТ
Замена акустики — усложнилась. Надо колхозить подиумы. Я пока отложил. Думаю найти подиумы от прошлого мохава.
2. Процессор буду ставить на место Harman в багажнике, Оптику кину по левому борту кабеля 5 метров хватает.
3. Штатные пищалки хорошие — кроссоверов нет. только кондер на 4мкФ
4. Подключил камеру переднего и заднего вида. + Круговой обзор. работает пока так как в этом видео. В принципе смирюсь, если не выйдет.
https://www.youtube.com/watch?v=h9QcmLRJvtA&t=14s

Что не нравится в штате:
1. Музыка. Нет середины вообще. только четкие классные Твиттеры. И иногда саб просыпается на некоторых треках. Давит хорошо. В остальном все плюхи бестолковые и бесячие. Хотя сравнивая с мурано. тут звук супер. И реально для среднестатического юзера он неплох. Оч неплох
2. Нет навигации с пробками. Поездил неделю с телефончиком на стекле. Утомила эта тема.
3. Android Auto Не оценил. т.к. Работают только карты ГУГЛ. и сам телефон при этом недоступен. Фиг SMS прочитаешь даже. Необходимо отключать телефон от ГУ.
4. Bluetooth оказался хуже чем на Redpower

Что нравится в штатке:
1 Дизайн климата — сдеру на редов.
2. Показания навигационных подсказок штатной системы в приборке.
3. Хорошая картинка с камер кругового обзора

Что пока не нравится в Redpower
1/ Показания климата вылазят на все окно ( передалать дизайн)
2. Камеры подключил пока только перед и зад. Объеденив 2 видео на 1 вход через конденсатор. Видео испортилось. Терпимо но не бомба. На видео по ссылке выше видно.

Что нравится в Redpower
1 звук получше если сравнивать
2. Навигатор с пробками.
3. я тупо привык уже. неохота плюшек удобных лишаться))

ЧТО НАДО СДЕЛАТЬ МНЕ
1. Отправить ГУ в китай для изготовления морды
2. Причесать дизайн климата
3. Запустить переключения режимов кругового обзора. ( Бонусом)
4. Вывести музыку и радио на приборку ( бонусом)

Fonudo Сообщения: 7867 Зарегистрирован: 18 апр 2012, 19:02 Имя: Пашка Комплектация: bigK.su это я) и mohave-parts.ru тоже я) Дата рождения: 09.05.1979 Откуда: Москва. KV300 черныш Благодарил (а): 17 раз Поблагодарили: 168 раз Контактная информация:

Источник

Установка Redpower Carpad Duos в Kia Mohave

Всем автомобилистам привет, особенно владельцам Kia Mohave!

По великой случайности я стал обладателем данного автомобиля. Очень им доволен. Но разговор будет не об этом.

В этой статье я расскажу и покажу, процесс установки автомагнитолы (головного устройства) с подключением штатной камеры парковки на монитор и небольшой фото/видео-обзор.

Простите заранее, фотошопом не владею. Ну тем честнее отзыв будет.

1. С помощью лопаток сдергиваем боковой облицовочный пластик, а также для удобства скидываем верхний пластик с воздуховодами.

2. Штатная автомагнитола крепиться на 4 винта. Откручиваем их, а заодно и штатные уши крепления.

3. Пока установщик укладывал провода и GPS антенну (мы ее приклеили в воздуховодах на двухсторонний скотч.) Я примерял переходную рамку Intro. Цена порядка 2000 руб.

С внутренней стороны я обработал щели матерчатой изолентой, теперь маленькие щелки совсем исчезли.

4. Штатные разъемы 100% KIA. Слева на право.

б)Силовые кабеля и кабеля динамиков.

Для подключения силовых колодок pin to pin я купил разъем Kia и подмотал колодку от Redpower. Лучше порезать колодку за 500руб, нежели штатную (вы решайте сами как лучше).

5. Теперь, при необходимости, я поменяю головное устройство на штатную автомагнитолу за 15 минут.

а) хитрый разъем — USB штатный. Его я отрезал и подмотался к обычному USB который идет в комплекте. Для того, чтобы работал оригинальный USB.

б) Серенький-это радиоантенна. Покупаем хвостик для Kia (Субару) чтобы ничего не резать.

в) GPS антенна штатная. Facrо оставляем как есть, (если на автомагнитоле факро то просто подключаем к головному устройству)

Для подключения штатной камеры парковки на дисплей головного устройства нужно снять пластик левой стойки и примотать к проводам камеры. (см. рисунки ниже)

Я также взял RCA кабель папу (колокольчик) отрезал, зачистил и его подмотал к штатным проводам.

Провод который висит в низу, это и есть RCA видеокабель с проводом управления.

Красный — провод управления. По нему автомагнитола видит плюсом что водитель включил заднюю передачу. Он приходит на автомагнитолу на соотв. провод (см. распиновку на крышке аппарата) и видеосигнал (желтый и масса) куда кидаются смотрите на фото.

Если плохо видно, то берем контрольку и тыкаем поочередно в колодку по проводам, обращая внимание на картинку зеркала ЗХ. Передача R должна быть включена. Если попали правильно то увидите помехи.

Спалить нереально, не переживайте.

Так как прикуриватель штатно не отключается при выключении зажигания, через правую стойку я протянул кабель видеорегистратора и подал на ЗУ +12В от автомагнитолы.

Теперь при включении зажигания автоматически включается головное устройство Redpower Carpad и видеорегистратор автоматически начинает запись.

Ничего нигде не торчит. Это решение для ленивых. Кто не таскает регистраторы в сумке каждый день снимая его и устанавливая.

Собираем все в обратном порядке. Далее фотообзор. Тут говорить особо нечего)

Все Работы производил Александр, г. Санкт-Петербург, ул. Салова 53 к.1

При копировании материалов. Пожалуйста ставьте ссылку на источник

Источник

Hi-End в новом Kia Mohave: много звука в большой машине

От мультимедиа до Hi-End: дорогой и роскошный звук в огромной корейской машине.

— Оригинальная интеграция сабвуфера в машине с третьим рядом сидений

— Pioneer 99, E.O.S, ScanSpeak, Hertz — как совместить набор существующих в закромах заказчика компонентов в хорошую систему

Hi-End в новом Kia Mohave: много звука в большой машине

Владелец нового Kia Mohave нам знаком. Всего несколько месяцев назад он пригнал нам Volkswagen Tiguan для установки мультимедийной аудиосистемы и любительской радиостанции, что мы выполнили в нашем обычном стиле: подобрали компоненты, все надежно и качественно установили.

Оказалось, что наши работы в ряде случаев не просто дарят пользователю системы удовольствие, а приводят к некоторым изменениям в личной жизни !

После установки аудиосистемы в Тигуан, вся семья нашего посетителя, в числе которой дети, музыкальное образование которых идет полным ходом, откровенно и без лишних церемоний изъяла тигуан у отца с комментарием: нам там музыка больше нравится.

Отец семейства не долго думая, приобрел настоящий семейный внедорожник Kia Mohave с третьим рядом сидений и снова приехал к нам: хочу, чтобы дети с удовольствием ездили в моей машине, чтобы дорога в музыкальную школу была ожидаемым удовольствием для всех, поэтому сделайте мне аудиосистему лучше, чем в тигуане. ну и про радиостанцию не забудьте.

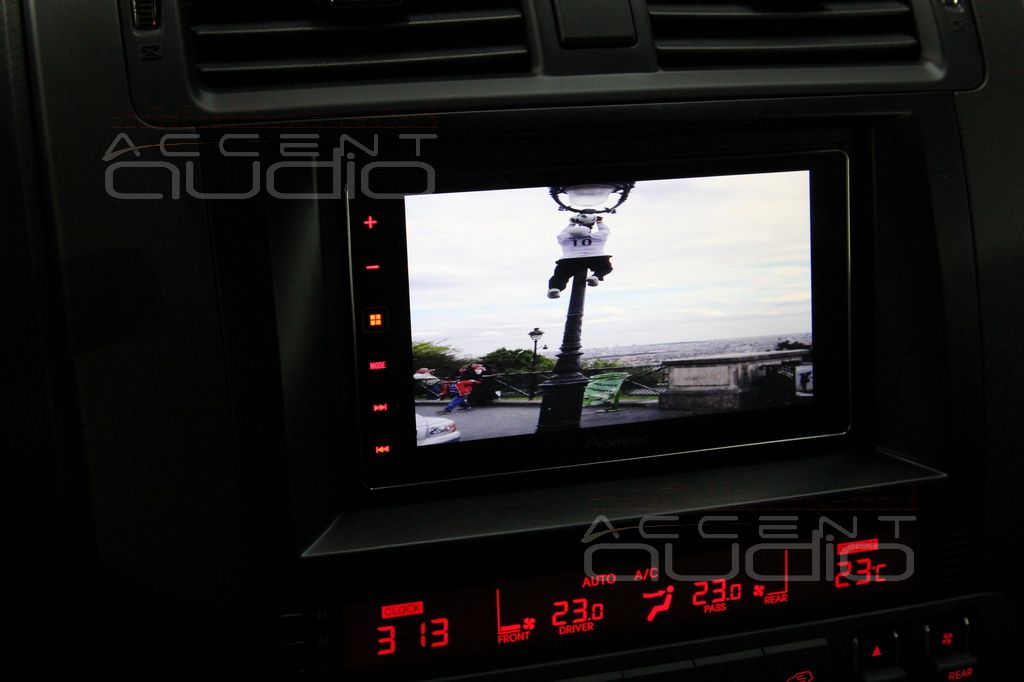

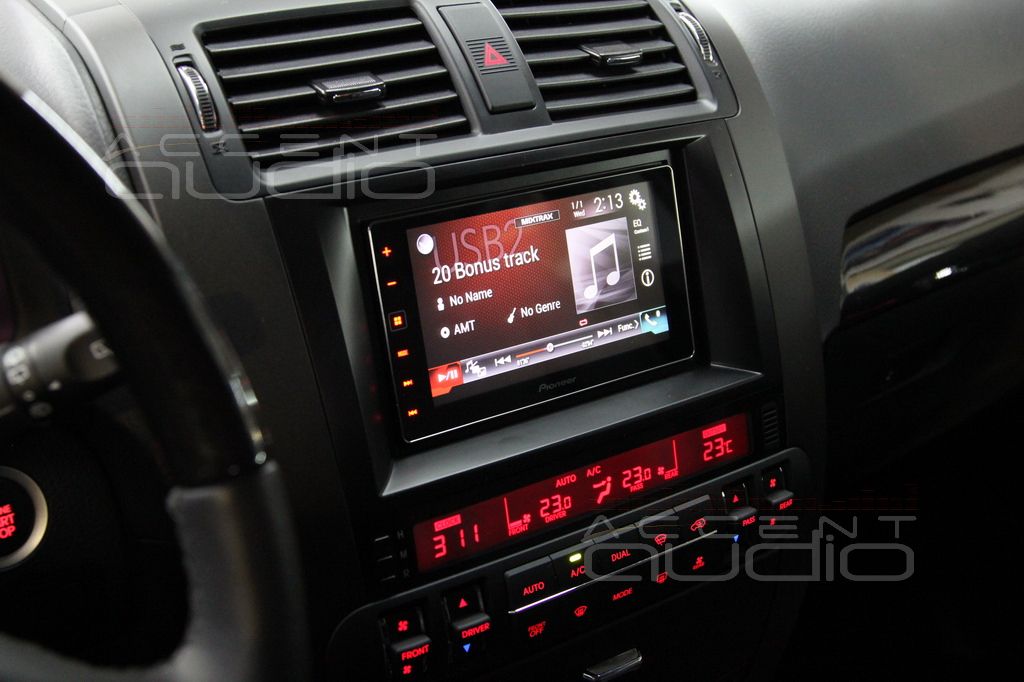

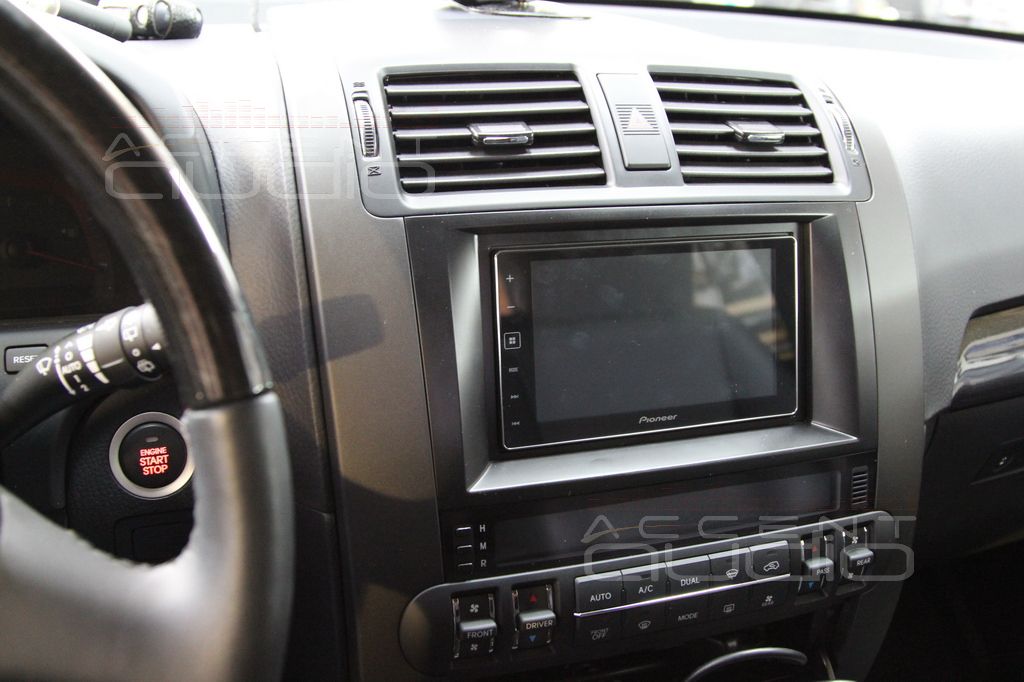

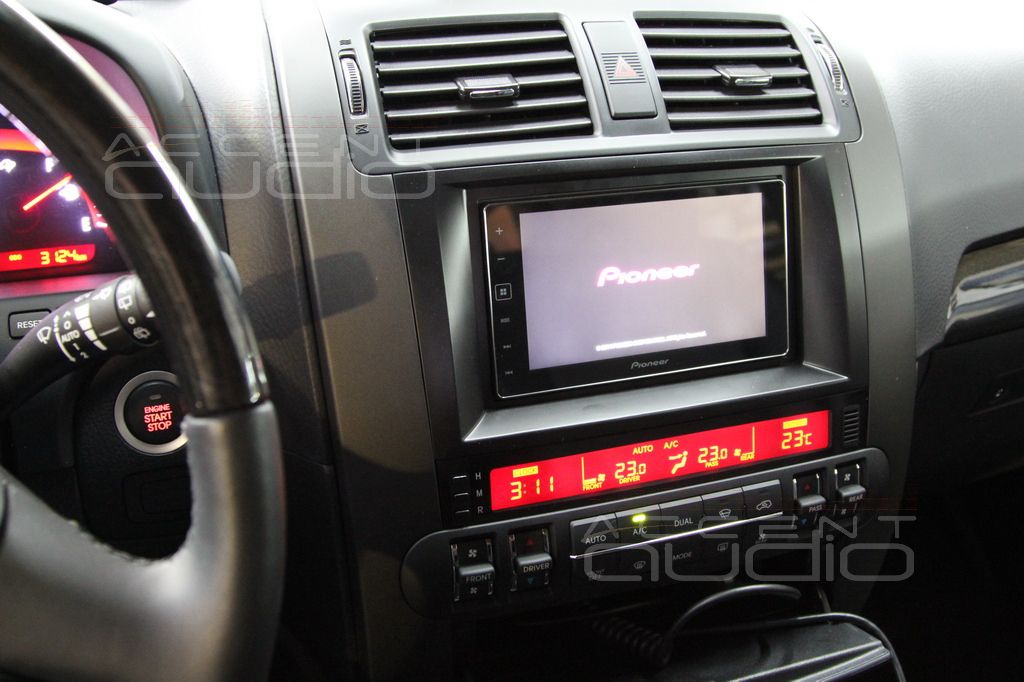

Так как мы давно планировали продемонстрировать на страницах сайта некоторые решения по замене магнитолы в Kia Mohave, то не поленились и установили сначала мультимедийную магнитолу Pioneer AVH-P8400BT в штатное место. Специально для фото.

Hi-End в новом Kia Mohave: много звука в большой машине

Шумоизоляция Kia Mohave

Kia Mohave пусть и большой серьезный внедорожник, но все же корейский, а значит тотальная шумо-виброизоляция ему требуется, причем не только для звучания аудиосистемы, а просто для общего комфорта.

Как всегда, с усердием и без экономии, машина обработана фирменными и самыми лучшими материалами STP Gold в 3- 5 слоев.

— Двери = 3 слоя STP Gold + слой Сплен 3004 + виброизоляция обшивок тем же STP Gold

— Крыша = 2 слоя STP Gold + слой Сплен 3004

— Пол и задние арки = 2 слоя STP Gold + слой Сплен 3004

— Капот = один слой STP Gold

— Пятая дверь = один слой STP Gold

Выбор компонентов аудиосистемы в Kia Mohave, сабвуфер СТЕЛС

Для достойного звучания системы во всевозможных жанрах, но при соблюдении некоторого бюджета, мы выбрали следующие компоненты:

— Магнитола Pioneer DEX-P99RS — единственное решение на рынке, которое предоставляет нам полноценный звуковой процессор, великолепный воспроизводящий тракт, удобное управление, чтение WAV файлов с USB накопителя. Для внешнего жесткого диска мы предусмотрели дополнительный карман под магнитолой.

— При поканальном подключении фронтальной акустики, твитеры ScanSpeak D3004602000 и новые мидбасы E.O.S. V-Icon

— Тыловая акустика E.O.S. EX-165

— Два четырехканальных усилителя E.O.S AE-4100 LE — один для работы с фронтальной акустикой, второй — для тыловой акустики и сабвуфера

— Сабвуфер, наш фирменный, который компания E.O.S специально и эксклюзивно уже год изготавливает для студии Accent-Audio, пусть и под брэндом Challenger.

Чтобы обострить интерес к работе, ниже продемонстрируем главное и действительно крайне удачное решение: сабвуфер, встроенный в крыло.

У Kia Mohave есть третий ряд сидений, который активно используется, но нет багажного отсека и нет места в крыльях, чтобы можно было говорить о полноценной встройке сабвуфера в этот автомобиль. Тем не менее, нам это удалось.

Выбор компонентов аудиосистемы в Kia Mohave, сабвуфер СТЕЛС
