Особенности конструкции коробки передач

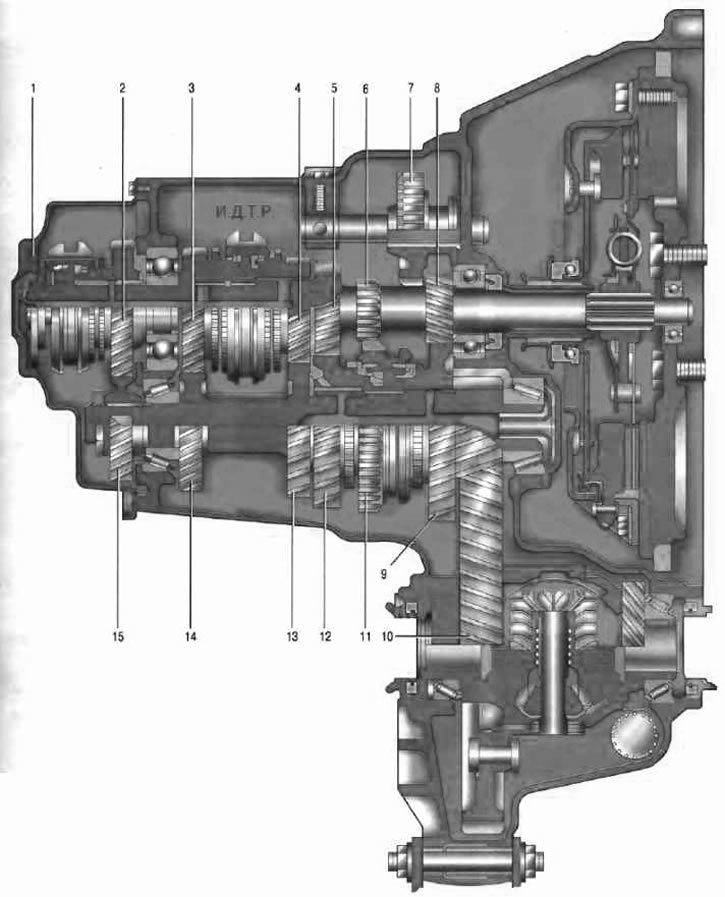

Рис. 6.1. Коробка передач: 1 – кольцо синхронизатора передачи заднего хода; 2 – ведущая шестерня V передачи; 3 – ведущая шестерня IV передачи; 4 – ведущая шестерня III передачи; 5 – ведущая шестерня II передачи; 6 – ведущая шестерня передачи заднего хода; 7 – промежуточная шестерня передачи заднего хода; 8 – ведущая шестерня I передачи; 9 – ведомая шестерня I передачи; 10 – ведомая шестерня главной передачи; 11 – ведомая шестерня передачи заднего хода; 12 – ведомая шестерня II передачи; 13 – ведомая шестерня III передачи; 14 – ведомая шестерня IV передачи; 15 – ведомая шестерня V передачи
На автомобили KIA Spectra устанавливают пятиступенчатую механическую коробку передач (рис. 6.1), выполненную по двухвальной схеме с пятью синхронизированными передачами переднего хода и одной несинхронизированной передачей заднего хода. Коробка передач и главная передача с дифференциалом имеют общий картер.
На первичном валу расположены вращающиеся на игольчатых подшипниках шестерни III, IV и V передач с синхронизаторами, а ведущие шестерни I, II передач и передачи заднего хода выполнены за одно целое с первичным валом.
Вторичный вал изготовлен вместе с ведущей шестерней главной передачи, кроме этого на валу неподвижно установлены ведомые шестерни III, IV, V передач и передачи заднего хода. Вращающиеся на игольчатых подшипниках ведомые шестерни I и II передач имеют узел синхронизатора.
Дифференциал конический, двухсателлитный. Герметичность соединения внутренних шарниров привода передних колес с шестернями дифференциала обеспечивается сальниками.
В картере коробки передач расположена пробка наливного отверстия, а сбоку – пробка сливного отверстия. Расположенный в верхней части коробки передач сапун препятствует повышению давления паров масла.
6.2.1. Особенности конструкции
Рис. 6.1 . Коробка передач: 1 – кольцо синхронизатора передачи заднего хода; 2 – ведущая шестерня V передачи; 3 – ведущая шестерня IV передачи; 4 – ведущая шестерня III передачи; 5 – ведущая шестерня II передачи; 6 – ведущая шестерня передачи заднего хода; 7 – промежуточная шестерня передачи заднего хода; 8 – ведущая шестерня I передачи; 9 – ведомая шестерня I передачи; 10 – ведомая шестерня главной передачи; 11 – ведомая шестерня передачи заднего хода; 12 – ведомая шестерня II передачи; 13 – ведомая шестерня III передачи; 14 – ведомая шестерня IV передачи; 15 – ведомая шестерня V передачи
На автомобили KIA Spectra устанавливают пятиступенчатую механическую коробку передач (рис. 6.1), выполненную по двухвальной схеме с пятью синхронизированными передачами переднего хода и одной несинхронизированной передачей заднего хода. Коробка передач и главная передача с дифференциалом имеют общий картер.
На первичном валу расположены вращающиеся на игольчатых подшипниках шестерни III, IV и V передач с синхронизаторами, а ведущие шестерни I, II передач и передачи заднего хода выполнены за одно целое с первичным валом.
Вторичный вал изготовлен вместе с ведущей шестерней главной передачи, кроме этого на валу неподвижно установлены ведомые шестерни III, IV, V передач и передачи заднего хода. Вращающиеся на игольчатых подшипниках ведомые шестерни I и II передач имеют узел синхронизатора.
Дифференциал конический, двухсателлитный. Герметичность соединения внутренних шарниров привода передних колес с шестернями дифференциала обеспечивается сальниками.
В картере коробки передач расположена пробка наливного отверстия, а сбоку – пробка сливного отверстия. Расположенный в верхней части коробки передач сапун препятствует повышению давления паров масла.
