K ia Spectra. СНЯТИЕ И УСТАНОВКА ТЕРМОЭКРАНОВ И ТЕРМОКОЖУХОВ ДВИГАТЕЛЯ S 6 D ( DOHC )
Система выпуска отработавших газов во время работы двигателя нагревается до высокой температуры. Поэтому при механическом повреждении или сильной коррозии термоэкранов, установленных в моторном отсеке между элементами системы и основанием кузова, обязательно замените их. Помимо снижения уровня комфорта в салоне, неисправность термоэкрана выпускного коллектора может привести к возгоранию в моторном отсеке, а неисправность термоэкрана дополнительного глушителя может привести к возгоранию термошумоизоляции пола кузова и топливного бака.
Для снятия термоэкрана выпускного коллектора вам потребуется ключ «на 10».
1. Отсоедините провод от клеммы«-»аккумуляторной батареи
2. Снимите воздухозаборник (им ‘Снятие- и установка воздушного фильтра», с 109).
3. Снимите декоративный кожух двигателя (см «Снятие и установка декоративного кожу- ха двигателя», с 73).

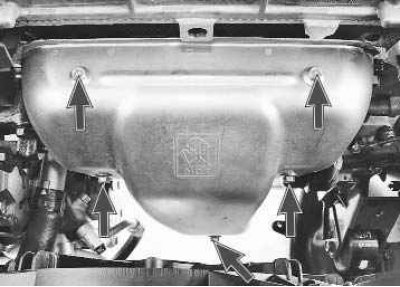

4 Выверните пять болтов крепления термоэкрана к выпускному коллектору..
6. Установите термоэкран в порядке, обратном снятию.
Для снятия термокожуха дополнительного глушителя установите автомобиль на смотровую канаву или подъемник и выполните следующее.
1. Отверните две гайки заднего крепления термокожуха.

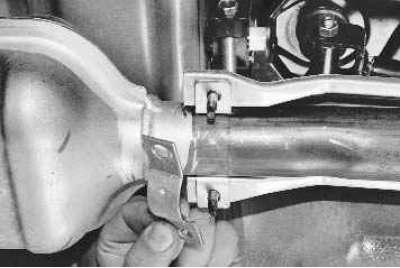

2. . и снимите со шпилек термокожуха прижимную пластину.

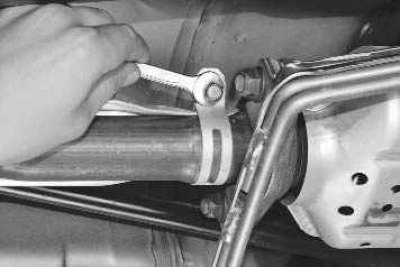

3. Выверните болт хомута переднего крепления термокожуха.

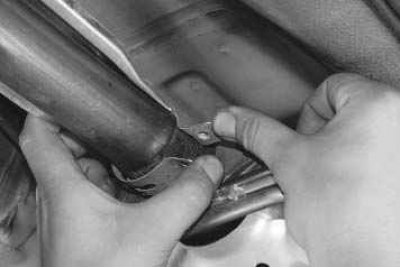

5 . .и снимите хомут с дополнительного глушителя.
6 Снимите термокожух дополнительного глушителя
Так выглядят детали термокожуха дополни тельного глушителя.
7. Установите термокожух дополнительного глушителя в порядке, обратном снятию.
Для снятия термоэкрана дополнительного глушителя выполните следующее.
1. Выверните два болта крепления термоэкрана к панели кузова.
2 Отверните гайку шпильки крепления термоэкрана к топливному баку..
3. ..и снимите термоэкран, выведя его из-под дополнительного глушителя.
4 Установите термоэкран в порядке, обратном снятию.

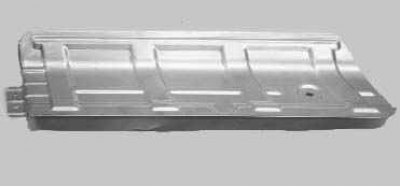

Так выглядит термоэкран дополнительного глушителя.
