11. Панорамный люк в крыше
КОМПОНЕНТЫ1. Механизм панорамного люка2. Переднее стекло панорамного люка3. Рама панорамного люка в сборе4. Обтекатель панорамного люка5. Складная крышка панорамного люка6. Движение панорамного люка7. Подвижное стекло панорамного люка8. Боковой молдинг рейки крыши9. Заднее стекло панорамного люка10. Электродвигатель стекла панорамного люка11. Электродвигатель рулонной шторки панорамного люка12. Це.
2. Регулировка
Проверка выравнивания стекла1. Проверьте выравнивание подвижного стекла (C), расположенного между передним (A) и задним (B) стеклами и, в случае необходимости, произведите требуемые регулировки. Выравнивание Стандартное значение [мм (дюймы)] (1) Передний край: 0 мм (0 дюймов)(2) Задний край: 0 мм (0 дюймов)2. Полностью откройте подвижное стекло, используя переключатель панорамного люка в крыше.3.
3. Подвижное стекло. Замена
1. Полностью откройте подвижное стекло, используя переключатель панорамного люка в крыше.2. Удалите с обеих сторон декоративные крышки (A).3. Полностью закройте подвижное стекло, используя переключатель панорамного люка в крыше.4. Откорректируйте высоту стекла, ослабляя винты (A).Старайтесь не повредить винт.5. Осторожно поднимите и снимите подвижное стекло (A).6. Установка выполняется в порядке, .
4. Переднее стекло. Снятие
• Для снятия переднего стекла должен использоваться показанный на рисунке инструмент. [Изображение инструмента] ① Проволока прямоугольного сечения② Ручки с зажимами для проволоки [Изображение инструмента в собранном виде] • Вставьте проволоку прямоугольного сечения ① в отверстия в ручках ② и закрепите.1. Нажмите на регулятор панорамного люка, чтобы полностью открыть подвижное стекло.2. Снимите б.
5. заднее стекло.. Снятие
• Для снятия заднего стекла должен использоваться показанный на рисунке инструмент. [Изображение инструмента] ① Проволока прямоугольного сечения② Ручки с зажимами для проволоки [Изображение инструмента в собранном виде] • Вставьте проволоку прямоугольного сечения ① в отверстия в ручках ② и закрепите.1. Снимите подвижное стекло.(См. раздел «Подвижное стекло» в группе «Панорамный люк»)2. Снимите б.
6. Дефлектор панорамного люка. Замена
1. Полностью откройте подвижное стекло, используя переключатель панорамного люка в крыше.2. Ослабьте крепежные винты (A), расположенные со стороны обтекателя панорамного люка в крыше.• Старайтесь не повредить винты.3. Снимите обтекатель (A) панорамного люка с помощью отвертки или съемника.4. Установка выполняется в порядке, обратном разборке.
7. Рулонная шторка. Замена
(Снятие)1. Полностью откройте рулонную шторку, используя переключатель панорамного люка в крыше.2. Снимите потолочную обивку(См. раздел «Узел потолочной обшивки» в группе «Потолочная обшивка»)3. Снимите штангу рулонной шторки.(1) Отсоедините башмак (В) рулонной шторки, сдвинув штангу (А) рулонной шторки в направлении стрелки.(2) Снимите штангу (А) с башмака (В) рулонной шторки, повернув секции в н.
8. Направляющая механизма. Замена
1. Снимите подвижное стекло.(См. раздел «Подвижное стекло» в группе «Панорамный люк»)2. Снимите потолочную обивку(См. раздел «Узел потолочной обшивки» в группе «Потолочная обшивка»)3. Снимите рулонную шторку.(См. раздел «Рулонная шторка» в группе «Панорамный люк»)4. Отверните верхние гайки (А) крепления механизма.5. Выверните винт и снимите электродвигатель (А) подвижного стекла и электродвигатель.
Посчитали-прослезились: панорамная крыша Kia Optima

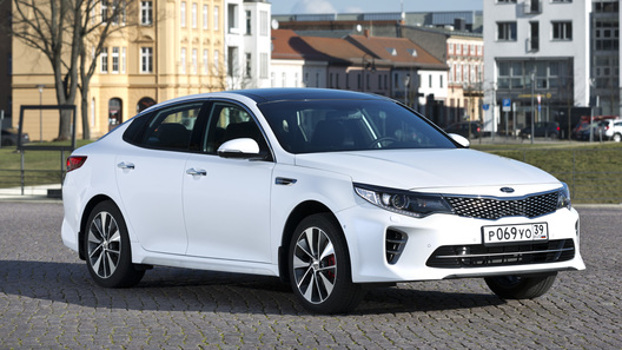

Востребованный бизнес-седан Kia Optima нового поколения прочно обосновался в рейтинге самых популярных моделей своего класса. Понять причины любви россиян к «корейцу» несложно — при совершенно адекватной цене «Оптима» предлагает редкое сочетание классного дизайна, приятной управляемости и богатого оснащения. Причем, большая часть необходимых опций будет присутствовать уже в машинах по цене около 1,5 млн рублей, а версии подороже предлагают необязательные «излишества» вроде премиальной музыки, самой продвинутой медиасистемы или панорамной крыши.
Сложно поспорить с тем, что большая «панорама» по-настоящему украсит интерьер «Оптимы» — покупатели, которые любят побольше солнечного света в салоне, будут в восторге. Трехсекционная стеклянная крыша оснащена сдвижной центральной панелью с электроприводом и моторизованной шторкой. Правда, в качестве отдельной опции прозрачную крышу заказать невозможно, она входит в стандартное оснащение комплектаций верхнего уровня GT-Line и GT за 1,69 и 1,84 млн рублей соответственно.
Вот что пишет об этом сам производитель:
ЦитатаСовершенство новой Kia Optima — в деталях. Optima GT — высшее выражение значимости деталей в восприятии выдающегося автомобиля. Агрессивный стиль и впечатляющие характеристики дарят удовольствие от вождения, которое хочется испытывать снова и снова.
При всей укомплектованности новой Kia Optima Вам предоставляются широчайшие возможности дополнительной индивидуализации автомобиля, чтобы сделать его по настоящему своим.
Трехсекционная прозрачная крыша с электроприводом делает интерьер открытым и воздушным. Когда Вы попадаете в салон новой KIA Optima, Вы чувствуете: «Да, я на месте».
Из маркетинговых материалов компании Kia.
Звучит прекрасно, и, казалось бы, какие вообще могут быть проблемы с панорамной крышей? А они случаются! Как и любая часть остекления автомобиля, прозрачные панели точно так же подвержены появлению сколов от всякой дорожной «мелочи». В зимний период на крышу часто падают сосульки с неочищенных карнизов, и еще неизвестно, что может прилететь от хулиганов с соседнего балкона.
Отдельные владельцы машин с «панорамой» рассказывают о случаях, когда стеклянные панели лопались при интенсивном нагреве салона зимой от перепада температур. Бывает и такое, что трещины в люке появляются при заезде на высокие бордюры, и виной всему — недостаточно высокая жесткость кузова на кручение. Не списываем со счетов возможные заводские дефекты стекла и электроприводов, ну а самый серьезный вариант — авария с повреждением крыши автомобиля.
Сколько же будет стоить новая панорамная крыша, если по каким-либо причинам придется выполнять ремонт? Мы обратились к официальным дилерам Kia в Москве и попросили просчитать самый тяжелый случай с заменой всей конструкции целиком для версии Kia Optima GT-Line 2017 года выпуска. Оказалось, что вся панорамная крыша в сборе (сюда входит рама, все три стеклянных секции, электропривод, всевозможные уплотнители и салонная шторка) стоит 444 917 рублей! Объем работ по установке всего комплекта довольно большой, поэтому и заплатить за них придется немало — 29 740 рублей. Итоговая сумма — 474 657 рублей. А ведь это, считай, треть стоимости всего автомобиля!
Тема: панорамная крыша на gt-line — из чего?
m0zG
- Просмотр профиля
- Сообщения форума
- Личное сообщение
- View Gallery Uploads
11
0
панорамная крыша на gt-line — из чего?
Господа,
подскажите, пожалуйста, из какого материала сделана панорамная крыша. скорее из стекла, как лобовое, либо из пластика, как фары?
задался вопросом нанесения антидождя, а там этот вопрос — принципиальный. звонил на горчую линию — они не в курсе. (нормально, да? производитель не знает, из чего делает детали).
быть может, на форуме есть сведущие люди?
спасибо.
Павел Белый
- Просмотр профиля
- Сообщения форума
- Личное сообщение
- View Gallery Uploads
ОптимаФан ( 70426 )
1,407 1,276
Посчитали-прослезились: панорамная крыша Kia Optima
Востребованный бизнес-седан Kia Optima нового поколения прочно обосновался в рейтинге самых популярных моделей своего класса. Понять причины любви россиян к «корейцу» несложно — при совершенно адекватной цене «Оптима» предлагает редкое сочетание классного дизайна, приятной управляемости и богатого оснащения. Причем, большая часть необходимых опций будет присутствовать уже в машинах по цене около 1,5 млн рублей, а версии подороже предлагают необязательные «излишества» вроде премиальной музыки, самой продвинутой медиасистемы или панорамной крыши.
Сложно поспорить с тем, что большая «панорама» по-настоящему украсит интерьер «Оптимы» — покупатели, которые любят побольше солнечного света в салоне, будут в восторге. Трехсекционная стеклянная крыша оснащена сдвижной центральной панелью с электроприводом и моторизованной шторкой. Правда, в качестве отдельной опции прозрачную крышу заказать невозможно, она входит в стандартное оснащение комплектаций верхнего уровня GT-Line и GT за 1,69 и 1,84 млн рублей соответственно.
Вот что пишет об этом сам производитель:
ЦитатаСовершенство новой Kia Optima — в деталях. Optima GT — высшее выражение значимости деталей в восприятии выдающегося автомобиля. Агрессивный стиль и впечатляющие характеристики дарят удовольствие от вождения, которое хочется испытывать снова и снова.
При всей укомплектованности новой Kia Optima Вам предоставляются широчайшие возможности дополнительной индивидуализации автомобиля, чтобы сделать его по настоящему своим.
Трехсекционная прозрачная крыша с электроприводом делает интерьер открытым и воздушным. Когда Вы попадаете в салон новой KIA Optima, Вы чувствуете: «Да, я на месте».
Из маркетинговых материалов компании Kia.
Звучит прекрасно, и, казалось бы, какие вообще могут быть проблемы с панорамной крышей? А они случаются! Как и любая часть остекления автомобиля, прозрачные панели точно так же подвержены появлению сколов от всякой дорожной «мелочи». В зимний период на крышу часто падают сосульки с неочищенных карнизов, и еще неизвестно, что может прилететь от хулиганов с соседнего балкона.
Отдельные владельцы машин с «панорамой» рассказывают о случаях, когда стеклянные панели лопались при интенсивном нагреве салона зимой от перепада температур. Бывает и такое, что трещины в люке появляются при заезде на высокие бордюры, и виной всему — недостаточно высокая жесткость кузова на кручение. Не списываем со счетов возможные заводские дефекты стекла и электроприводов, ну а самый серьезный вариант — авария с повреждением крыши автомобиля.
Сколько же будет стоить новая панорамная крыша, если по каким-либо причинам придется выполнять ремонт? Мы обратились к официальным дилерам Kia в Москве и попросили просчитать самый тяжелый случай с заменой всей конструкции целиком для версии Kia Optima GT-Line 2017 года выпуска. Оказалось, что вся панорамная крыша в сборе (сюда входит рама, все три стеклянных секции, электропривод, всевозможные уплотнители и салонная шторка) стоит 444 917 рублей! Объем работ по установке всего комплекта довольно большой, поэтому и заплатить за них придется немало — 29 740 рублей. Итоговая сумма — 474 657 рублей. А ведь это, считай, треть стоимости всего автомобиля!
