Карданный вал Kia Sorento с 2003 года (рестайлинг 2006)

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
приводной вал Kia Sorento , ремонт карданных валов Kia Sorento , дифференциал Kia Sorento

5. Карданный вал

Снятие и установка

Снятие

1. Поднять и подпереть автомобиль.

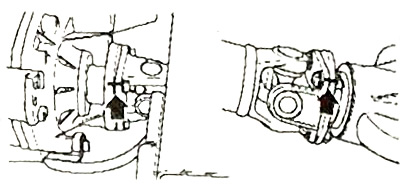

2. Нанести установочные метки на карданный вал, фланец главной передачи, как указано на рисунке ниже.

3. Отвернуть четыре болта крепления фланца раздаточной передачи (4WD).

Примечание:
Отвернуть болты крепления кронштейна промежуточной опоры (2WD).

4. Отвернуть четыре болта крепления к фланцу главной передачи.

Примечание:
При снятии карданного вала, быть осторожным, чтобы не повредить шлицы или уплотнения.

Установка

1. Подсоединить карданный вал, к фланцу переднего дифференциала (4WD).

Примечание:
— Совместить установочные метки на фланцах и вилках кардана.
— Затянуть болты крепления. Момент затяжки: 26 – 30 Н∙м.

2. Подсоединить передний карданный вал к фланцу раздаточной коробки (4WD).

Примечание:
— Совместить установочные метки на фланцах и вилках кардана.
— Затянуть болты крепления. Момент затяжки: 50 – 60 Н∙м.

3. Подсоединить задний карданный вал к фланцу раздаточной коробки (4WD).

Примечание:
— Совместить установочные метки на фланцах и вилках кардана.
— Затянуть болты крепления. Момент затяжки: 50 – 60 Н∙м.

4. Установить шлицы карданного вала в коробку передач (2WD).

• Совместить установочные метки на шлицах и затем установить карданный вал.
• Затянуть болты крепления, удерживающие промежуточную опору. Момент затяжки: 37 – 54 Н∙м.

Внимание:
Быть осторожным, чтобы не повредить пылезащитное уплотнение, при установке карданного вала (2WD).

5. Подсоединить карданный вал к фланцу задней главной передачи.

Примечание:
— Перед установкой совместить установочные метки.
— Затянуть болты и гайки крепления, моментом затяжки 50 – 60 Н∙м.

6. После установки карданного вала, запрессовать смазочного материала через ниппель пока смазка не начнет выходить из отверстия втулки вилки карданного шарнира.

Проверка технического состояния

1. Проверить вилки фланцев карданных шарниров на наличие повреждений, износа и сколов.

2. Проверить вилки шарниров карданного вала на наличие повреждений, износа и сколов.

3. Проверить карданный вал на наличие изгибов, скручивания или повреждений.

4. Проверить карданные шарниры на плавность движений во всех направлениях.

5. Проверить работоспособность подшипника промежуточной опоры (2WD).

6. Проверить резиновую опору промежуточной опоры на наличие повреждений (4WD).

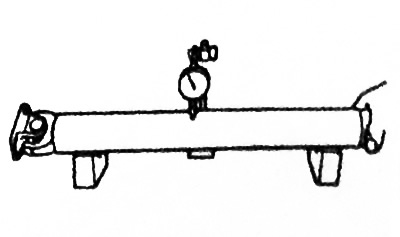

7. Используя индикатор часового типа, измерить биение карданного вала. Допустимая величина биения 0.3 мм.

Спасибо! Для продолжения чтения необходимо подтвердить Вашу электронную почту. Перейдите, пожалуйста, по ссылке в письме, которое мы Вам отправили.

Тип двигателя: G6DB / G6DA / CRDI

Объем двигателя: 3.3 / 3.8 / 2.5D л.

Мощность: 170 / 241 / 275 л.с.

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

После покупки книга будет храниться в Вашем личном кабинете, откуда Вы сможете скачать ее в любое время и на любое устройство.

Оплата и скачивание в целях безопасности происходит из личного кабинета. Автоматический переход через 10 секунд. Перейти в личный кабинет

Книга не предназначена для продажи в Вашей стране. Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте. Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке. После нажатия на кнопку «КУПИТЬ» автоматически запуститься платежная система, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.). После указания данных карты или других платежных реквизитов и подтверждения платежа, произойдет оплата товара. Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты: На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги. Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет. Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Источник

Карданные валы — снятие и проверка

2. Нанесите установочные метки на все сопрягаемые фланцы.

3. (Модели 4WD) Отверните четыре болта и отсоедините карданный вал от фланца выходного вала раздаточной коробки.

4. (Модели 2WD) Отверните болты крепления центрального подшипника.

5. Отверните четыре болта и отсоедините карданный вал от фланца ведущей шестерни главной передачи.

Примечание: при снятии карданного вала будьте осторожны, не повредите пыльник и шлицы.

7. Отверните четыре гайки и извлеките четыре болта.

8. Отсоедините фланец карданного вала от сопрягаемого с ним фланца переднего дифференциала.

Проверка

1. Проверьте вилки карданных шарниров на отсутствие износа и повреждений.

2. Проверьте вилки карданного вала на отсутствие износа и повреждений.

3. Проверьте карданный вал на отсутствие повреждений и изгибов.

4. Проверьте работу шарниров, как показано на рисунке.

5. (Модели 2WD) Убедитесь в плавности вращения центрального подшипника.

6. (Модели 2WD) Убедитесь в отсутствии износа и повреждений резиновой прокладки центрального подшипника.

7. Проверьте прогиб переднего и заднего карданных валов

б) При необходимости замените карданный вал.

Источник

Kia Sorento BL 2007 D4CB замена двух карданных валов

Kia Sorento BL 2007 D4CB замена двух карданных валов С наступающим новым годом, друзья! В данном видео Анатолий производит ремонт “легендарного внедорожника” Киа Соренто первого поколения. Владельца беспокоила сильная вибрация, он приехал к нам в сервис, мы сняли передний кардан и положили в багажник. Вибрация пропала, но стали слышны щелчки при трогании с места, вызванные износом заднего карданного вала. Владелец автомобиля, не долго думая, взял и сделал подарок своему любимому автомобилю в виде двух оригинальных карданных валов., а мы их установили на автомобиль. Помимо карданных валов сделали небольшой ремонт ходовой части и отрегулировали углы установок колес. 🛠 Профильный автосервис по ремонту корейских автомобилей и запчасти. Находимся по адресам: 👇👇👇👇👇👇👇👇👇ЖМИ КНОПКУ «ЕЩЁ»👇👇👇👇👇👇👇👇👇 Север г. Москва, ул. Дубнинская, д.50Б, стр.1 📞 тел. 8(499)110-98-31 Многоканальный ✍ Эл.почта: alt@oem-zap.ru (запчасти) ✍ Эл.почта: remont@oem-zap.ru (сервис) 🕘🔛🕗 График работы: с 9 до 20 без выходных. Юг г. Москва, Новоясеневский проспект 3А, стр. 2 📞 Тел.: 8(499)110-81-44 Многоканальный ✍ Эл.почта: ann@oem-zap.ru (запчасти) ✍ Эл.почта: remzona@oem-zap.ru (сервис) 🕘🔛🕗График работы: с 9 до 20 без выходных. 🖥 Сайт: https://clck.ru/af4MK 👉 Мы в ВКонтакте: https://vk.com/oemzap ✍ Подписывайтесь на нас. У нас будет жарко 😉 👇👇👇👇👇👇👇👇👇👇👇👇👇👇👇👇👇👇👇👇👇👇 Подписывайтесь на наш канал, ставьте лайки, пишите в комментариях интересующие вас вопросы 🚗 🚙 🚐 🚚 🚗 🚙 🚐 🚚 🚗 🚙 🚐 🚚 😀Почему стоит производить ремонт двигателя в нашей компании: 👍Мы не мультибренд, занимаемся только автомобилями Kia и Hyundai; 👍Это наша специализация на протяжении уже 8 лет! 👍Собственный склад автозапчастей, с номенклатурой порядка 8000 наименований, прямые поставки из Южной Кореи; 👍Одно из основных направлений ремонт двигателей; ❤Также производим плановое техническое обслуживание, ремонт ходовой части, компьютерную диагностику, ремонт электрооборудования, сход-развал, заправка кондиционеров. 🔧Отремонтируем то, что не смогли другие! kia sorento, kia sorento дизель, kia sorento 2.5, kia sorento 1, kia sorento двигатели, kia sorento 2.5 дизель, sorento 1, автомобиль киа соренто, киа соренто дизель, киа соренто 2.5 дизель, двигатель киа соренто, двигатель соренто, двигатель d4cb, d4cb соренто, дизельный двигатель, ремонт дизеля

Источник

Карданные валы — снятие и проверка

2. Нанесите установочные метки на все сопрягаемые фланцы.

3. (Модели 4WD) Отверните четыре болта и отсоедините карданный вал от фланца выходного вала раздаточной коробки.

4. (Модели 2WD) Отверните болты крепления центрального подшипника.

5. Отверните четыре болта и отсоедините карданный вал от фланца ведущей шестерни главной передачи.

Примечание: при снятии карданного вала будьте осторожны, не повредите пыльник и шлицы.

7. Отверните четыре гайки и извлеките четыре болта.

8. Отсоедините фланец карданного вала от сопрягаемого с ним фланца переднего дифференциала.

Проверка

1. Проверьте вилки карданных шарниров на отсутствие износа и повреждений.

2. Проверьте вилки карданного вала на отсутствие износа и повреждений.

3. Проверьте карданный вал на отсутствие повреждений и изгибов.

4. Проверьте работу шарниров, как показано на рисунке.

5. (Модели 2WD) Убедитесь в плавности вращения центрального подшипника.

6. (Модели 2WD) Убедитесь в отсутствии износа и повреждений резиновой прокладки центрального подшипника.

7. Проверьте прогиб переднего и заднего карданных валов

б) При необходимости замените карданный вал.
