Регулировка педали тормоза киа спектра

4.3.11. Проверка и регулировка положения педали тормоза

Правильность положения педали тормоза в свободном состоянии и при нажатии ее до упора служит одним из критериев для проверки исправности тормозной системы. В то же время положение педали во многом обеспечивает исправную работу системы. Если педаль находится от пола на расстоянии, большем нормативного, возможно неполное растормаживание колес при отпускании педали (при этом обычно отсутствует свободный ход педали). Если педаль находится слишком низко, возможно снижение эффективности тормозов, вызванное уменьшением рабочего хода педали.

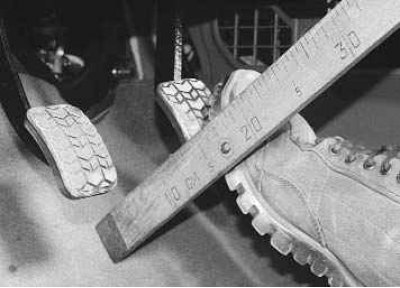

1. Измерьте расстояние от накладки площадки педали до пола, не нажимая на педаль. Это расстояние должно быть 218–228 мм.

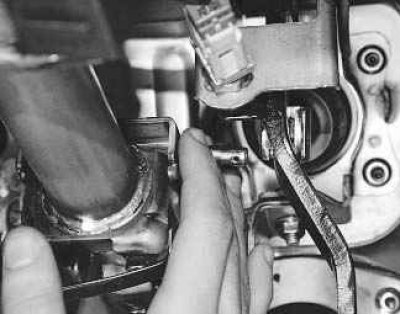

2. Если расстояние от накладки площадки педали до пола не соответствует указанному размеру, отрегулируйте его, изменяя длину толкателя вакуумного усилителя тормозов. Отсоедините вилку толкателя от педали тормоза (см. «Замена вакуумного усилителя» ).

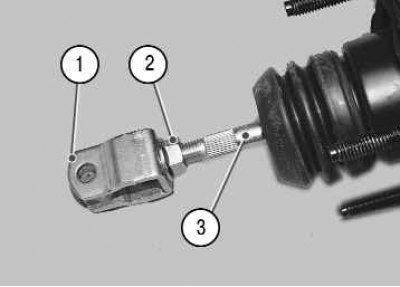

3. Ослабьте затяжку контргайки 2 вилки и, удерживая толкатель 3 от проворачивания, вращайте вилку 1 в нужную сторону. Один оборот вилки изменяет положение педали тормоза примерно на 5 мм.

Для наглядности работа показана на снятом вакуумном усилителе. Завод-изготовитель рекомендует для регулировки положения педали снимать усилитель с автомобиля. Однако при достаточном навыке регулировку можно выполнить и непосредственно на автомобиле.

4. Проверьте свободный ход педали тормоза, для чего переместите педаль рукой до момента прекращения перемещения педали без сопротивления. Определите по линейке свободный ход, он должен составлять 3–8 мм. Несоответствие свободного хода указанному значению может быть вызвано следующими причинами:

– повышенный люфт в соединении вилки толкателя вакуумного усилителя и педали, который может быть следствием износа пальца вилки и отверстий в вилке и педали;

– неправильно установлен выключатель стоп-сигнала (см. «Замена и регулировка выключателя стоп-сигнала» ).

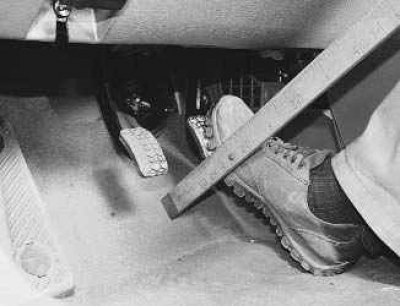

5. Нажмите на педаль тормоза до упора и измерьте расстояние от площадки педали до пола. Это расстояние должно быть не меньше 70 мм. Меньшее расстояние при нажатой до упора педали при правильном расстоянии в свободном положении указывает на наличие воздуха в гидроприводе тормозов или на предельный износ накладок тормозных колодок. Удалите воздух из гидропривода (см. «Прокачка гидропривода тормозной системы» ) или замените тормозные колодки.

Если нажатая до упора и удерживаемая в этом положении педаль постепенно перемещается к полу, это указывает на утечку жидкости из гидропривода или неисправность главного тормозного цилиндра. Такие неисправности очень опасны – немедленно найдите и устраните место утечки или замените главный тормозной цилиндр!

Copyright © 2007-2023 Все права защищены. Все торговые марки являются собственностью их владельцев.

Источник

Kia Spectra. ПРОВЕРКА И РЕГУЛИРОВКА ПОЛОЖЕНИЯ ПЕДАЛИ ТОРМОЗА

Правильность положения педали тормоза в свободном состоянии и при нажатии ее до упора служит одним из критериев для проверки исправности тормозной системы. В то же вре­мя положение педали во многом обеспечивает исправную работу системы Если педаль нахо­дится от пола на расстоянии, большем норма­тивного, возможно неполное растормаживание колес при отпускании педали (при этом обычно отсутствует свободный ход педали). Если пе­даль находится слишком низко, возможно сни­жение эффективности тормозов, вызванное уменьшением рабочего хода педали.

Вам потребуются: линейка, ключ «на 17», пассатижи.

1. Измерьте расстояние от накладки пло­щадки педали до пола, не нажимая на педаль. Это расстояние должно быть 218-228 мм.

Если расстояние от накладки площадки педали до пола не соответствует указанному размеру, отрегулируйте его. изменяя длину толкателя вакуумного усилителя тормозов. От­соедините вилку толкателя от педали тормоза (см «Замена вакуумного усилителя», с. 159).

3. Ослабьте затяжку контргайки 2 вилки

и, удерживая толкатель 3 от проворачивания, вращайте вилку 1 в нужную сторону. Один оборот вилки изменяет положение педали тормоза примерно на 5 мм.

Для наглядности работа показана на снятом вакуумном усилителе. Завод-изготовитель рекомендует для регулировки положения педали снимать усилитель с автомобиля. Однако при достаточном навыке регулиров­ку можно выполнить и непосредственно на автомобиле.

4. Проверьте свободный ход педали тормо­за, для чего переместите педаль рукой до мо­мента прекращения перемещения педали без сопротивления Определите по линейке свободный ход, он должен составлять 3-8 мм Несоответствие свободного хода указанному значению может быть вызвано следующими причинами:

— повышенный люфт в соединении вилки толкателя вакуумного усилителя и педали, ко­торый может быть следствием износа пальца вилки и отверстий в вилке и педали;

— неправильно отрегулировано расстояние от площадки педали до пола в свободном со­стоянии (см. п. 1);

— неправильно установлен выключатель стоп-сигнала Замена и регулировка вы? ключатепя стоп-сигнала», с 209).

5. Нажмите на педаль тормоза до упора и измерьте расстояние от площадки педали до пола. Это расстояние должно быть не меньше 70 мм. Меньшее расстояние при нажатой до упора педали при правильном расстоянии в свободном положении указывает на наличие воздуха в гидроприводе тормозов или на пре­дельный износ накладок тормозных колодок Удалите воздух из гидропривода (см. чПроб­ка гидропривода тормозной системы», с. 157) или замените тормозные колодки.

Если нажатая до упора и удерживаемая в этом положении педаль постепенно пере­мещается к полу, это указывает на утечку жидкости из гидропривода или неисправ­ность главного тормозного цилиндра. Такие неисправности очень опасны — немедленно найдите и устраните место утечки или заме­ните главный тормозной цилиндр!

K ia Spectra. ПРОВЕРКА РАБОТЫ ВАКУУМНОГО УСИЛИТЕЛЯ ТОРМОЗОВ

При выходе из строя вакуумного усилителя значительно возрастает усилие на педали тормоза, что негативно сказывается на управ­лении автомобилем.

Если усилие на педали при торможении за­метно увеличилось по сравнению с обычным, проверьте усилитель тормозов на неподвиж­ном автомобиле

Вам потребуются: пассатижи, отверт­ка, резиновая груша.

1. При неработающем двигателе нажмите пять-шесть раз на педаль тормоза. Удерживая педаль в нажатом положении, пустите двига­тель. Педаль тормоза должна переместиться вперед. Если этого не произошло.

2. . проверьте плотность посадки вакуум­ного шланга на штуцере 1 впускной трубы (ре­сивера) и патрубке 2 вакуумного усилителя тормозов (на фото воздухоподводящий пат­рубок снят для наглядности).

В вакуумном шланге установлен обратный клапан.

Не допускается ослабление креплений и по­вреждение деталей. Ослабленные хомуты крепления и поврежденные детали замените.

3. Для проверки обратного клапана сними­те вакуумный шланг Для этого ослабьте хомут крепления шланга вакуумного усилителя к штуцеру впускной трубы (ресивера), сжав пассатижами его отогнутые ушки, сдвиньте хомут по шлангу..

5 Аналогично отсоедините шланг от пат рубка вакуумного усилителя тормозов.

6. Проверьте работу обратного клапана ва­куумного усилителя тормозов, для чего со­здайте разрежение (например, резиновой грушей) в шланге со стороны его подсоеди­нения к патрубку вакуумного усилителя тор­мозов. Вставьте грушу в отверстие и сожмите. Воздух из груши должен выйти через клапан в противоположное отверстие шланга. Отпус­тите грушу. Если она осталась в сжатом состо­янии, значит, клапан исправен. При отсутст­вии груши можно продуть клапан ртом

В случае неисправности обратного клапана замените шланг в сборе с клапаном.

Не допускайте перегиба, скручивания и на­рушения герметичности вакуумного шланга.

7 Установите детали в порядке, обратном снятию.

Источник

Проверка и регулировка положения педали тормоза

Правильность положения педали тормоза в свободном состоянии и при нажатии ее до упора служит одним из критериев для проверки исправности тормозной системы. В то же время положение педали во многом обеспечивает исправную работу системы. Если педаль находится от пола на расстоянии, большем нормативного, возможно неполное растормаживание колес при отпускании педали (при этом обычно отсутствует свободный ход педали). Если педаль находится слишком низко, возможно снижение эффективности тормозов, вызванное уменьшением рабочего хода педали.

Вам потребуются: линейка, ключ «на 17», пассатижи.

1. Измерьте расстояние от накладки площадки педали до пола, не нажимая на педаль. Это расстояние должно быть 218–228 мм.

2. Если расстояние от накладки площадки педали до пола не соответствует указанному размеру, отрегулируйте его, изменяя длину толкателя вакуумного усилителя тормозов. Отсоедините вилку толкателя от педали тормоза (см. «Замена вакуумного усилителя»).

3. Ослабьте затяжку контргайки 2 вилки и, удерживая толкатель 3 от проворачивания, вращайте вилку 1 в нужную сторону. Один оборот вилки изменяет положение педали тормоза примерно на 5 мм.

Примечание. Для наглядности работа показана на снятом вакуумном усилителе. Завод-изготовитель рекомендует для регулировки положения педали снимать усилитель с автомобиля. Однако при достаточном навыке регулировку можно выполнить и непосредственно на автомобиле.

• повышенный люфт в соединении вилки толкателя вакуумного усилителя и педали, который может быть следствием износа пальца вилки и отверстий в вилке и педали;
• неправильно отрегулировано расстояние от площадки педали до пола в свободном состоянии (см. п. 1);
• неправильно установлен выключатель стоп-сигнала (см. «Замена и регулировка выключателя стоп-сигнала»).

5. Нажмите на педаль тормоза до упора и измерьте расстояние от площадки педали до пола. Это расстояние должно быть не меньше 70 мм. Меньшее расстояние при нажатой до упора педали при правильном расстоянии в свободном положении указывает на наличие воздуха в гидроприводе тормозов или на предельный износ накладок тормозных колодок. Удалите воздух из гидропривода (см. «Прокачка гидропривода тормозной системы») или замените тормозные колодки.

Внимание! Если нажатая до упора и удерживаемая в этом положении педаль постепенно перемещается к полу, это указывает на утечку жидкости из гидропривода или неисправность главного тормозного цилиндра. Такие неисправности очень опасны – немедленно найдите и устраните место утечки или замените главный тормозной цилиндр!

Источник

Регулировка педали тормоза киа спектра

Правильность положения педали тормоза в свободном состоянии и при нажатии ее до упора служит одним из критериев для проверки исправности тормозной системы. В то же время положение педали во многом обеспечивает исправную работу системы. Если педаль находится от пола на расстоянии, большем нормативного, возможно неполное растормаживание колес при отпускании педали (при этом обычно отсутствует свободный ход педали). Если педаль находится слишком низко, возможно снижение эффективности тормозов, вызванное уменьшением рабочего хода педали.

1. Измерьте расстояние от накладки площадки педали до пола, не нажимая на педаль. Это расстояние должно быть 218–228 мм.

2. Если расстояние от накладки площадки педали до пола не соответствует указанному размеру, отрегулируйте его, изменяя длину толкателя вакуумного усилителя тормозов. Отсоедините вилку толкателя от педали тормоза (см. «Замена вакуумного усилителя» ).

3. Ослабьте затяжку контргайки 2 вилки и, удерживая толкатель 3 от проворачивания, вращайте вилку 1 в нужную сторону. Один оборот вилки изменяет положение педали тормоза примерно на 5 мм.

Для наглядности работа показана на снятом вакуумном усилителе. Завод-изготовитель рекомендует для регулировки положения педали снимать усилитель с автомобиля. Однако при достаточном навыке регулировку можно выполнить и непосредственно на автомобиле.

4. Проверьте свободный ход педали тормоза, для чего переместите педаль рукой до момента прекращения перемещения педали без сопротивления. Определите по линейке свободный ход, он должен составлять 3–8 мм. Несоответствие свободного хода указанному значению может быть вызвано следующими причинами:

– повышенный люфт в соединении вилки толкателя вакуумного усилителя и педали, который может быть следствием износа пальца вилки и отверстий в вилке и педали;

– неправильно установлен выключатель стоп-сигнала (см. «Замена и регулировка выключателя стоп-сигнала» ).

5. Нажмите на педаль тормоза до упора и измерьте расстояние от площадки педали до пола. Это расстояние должно быть не меньше 70 мм. Меньшее расстояние при нажатой до упора педали при правильном расстоянии в свободном положении указывает на наличие воздуха в гидроприводе тормозов или на предельный износ накладок тормозных колодок. Удалите воздух из гидропривода (см. «Прокачка гидропривода тормозной системы» ) или замените тормозные колодки.

Если нажатая до упора и удерживаемая в этом положении педаль постепенно перемещается к полу, это указывает на утечку жидкости из гидропривода или неисправность главного тормозного цилиндра. Такие неисправности очень опасны – немедленно найдите и устраните место утечки или замените главный тормозной цилиндр!
