Размеры передних пружин киа спортейдж 3

Ниже представлены данные по параметрам пружин для 26 разных годов выпуска.

Внешний вид дизана пружин отображен на чертеже выше.

C: цилиндрический конец;
U: расширенный конец;
I: сужающийся конец;
K: коническая пружина.

В общем случае Высота пружины (L) пружины составляет:

Пружины для подвески автомобиля имеют большое количество размеров, основные из которых следующие:

Высота пружины (L): высота пружины;
Внутренний диаметр (Dв): внутренний диаметр пружины;
Наружный диаметр (Dн): наружный диаметр пружины;
Шаг пружины (t): расстояние между осями витков пружины;
Количество витков (n): полное количество витков;
Диаметр прутка (D): диаметр прутка пружины;

Важно: параметры и размеры изделия разных производителей могут незначительно отличаться.

Компактный кроссовер Kia Sportage на китайском рынке известен под обозначением Kia KX5.

Важно: выпускается в настоящее время.

Высота пружины (L) min
Высота пружины (L) min

Минимальное значение параметра Высота пружины (L) для всех модификаций Kia Sportage.

Высота пружины (L) max
Высота пружины (L) max

Максимальное значение параметра Высота пружины (L) для всех модификаций Kia Sportage.

n
Общее количество всех модификаций всех модели Kia представленных в нашей базе.

Данные представлены в миллиметрах (мм).

Значение
Значение параметра в (мм):.

Значение параметра в (мм) или других единицах.

Предостережение: приведенные выше данные являются официальными цифрами производителя, однако следует учитывать, что информация является справочной и не гарантирует однозначной точности.

Размеры авто Kia Sportage
Размеры колес Kia Sportage
Размеры дисков Kia Sportage
Размеры шин Kia Sportage
Размеры кузовов Kia Sportage
Размеры дворников Kia Sportage
Размеры аккумуляторов Kia Sportage
Размеры колесных болтов Kia Sportage
Размеры воздушных фильтров Kia Sportage
Размеры салонных фильтров Kia Sportage
Размеры топливных фильтров Kia Sportage
Размеры теплообменников салона Kia Sportage
Размеры двигателей Kia Sportage
Размеры масляных фильтров Kia Sportage
Размеры охладителей масла Kia Sportage
Размеры радиаторов двигателя Kia Sportage
Размеры ремней грм Kia Sportage
Размеры тормозных дисков Kia Sportage
Размеры тормозных барабанов Kia Sportage
Размеры тормозных колодок Kia Sportage
Размеры багажников Kia Sportage
Размеры поршней Kia Sportage
Размеры цилиндров Kia Sportage
Размеры топливных баков Kia Sportage
Размеры передних дверей Kia Sportage
Размеры задних дверей Kia Sportage
Размеры лобовых стекол Kia Sportage
Размеры задних стекол Kia Sportage
Размеры боковых стекол Kia Sportage
Размеры сидений Kia Sportage
Размеры салонов Kia Sportage
Размеры фаркопов Kia Sportage
Размеры клапанов Kia Sportage
Размеры поршневых колец Kia Sportage

Комментарии. Вопросы, обсуждения, уточнения.

Источник

Штатные пружины и их аналоги для Kia Sportage 3

К тому же получится слишком завышенный передок (больше допустимой нормы 42.5 см), будут отбои амортизаторов.

Передние пружины для дизеля

Оригинальные пружины для дизельного Спортейджа 4WD и 2WD: 546302Y250

Пружины более мощные чем для бензинового двигателя, так что если хотите усиленные для бенз. двигателя то эти как раз подойдут.

Фобос 54631 — усиленная для дизеля!

Задние пружины для 4WD

Оригинальные номера: 553502Y110, 553503U110, 553502Y120.

Задние пружины на наших авто более проблемные чем передние, а именно очень часто и сильно проседают. Менять на такие же — смысла нет. В основном ставят усиленные ФОБОС 55353 — подходят только для 4WD . Пользуются большим спросом, по цене гуманные и по езде достаточно комфортные, плюс лифт задней подвески. Пружины более мощные чем для 2WD, из-за заднего редуктора, который весит 75кг.

Задние пружины для 2WD

Оригинальные задние пружины для моно-привода: 553502Y100

Так как и для задних 4WD, ставить оригинальные или аналог:

смысла очень мало, просядут примерно за год, и опять менять.

Так как усиленных для моно-привода пружин фирмы Фобос нет, используют для усиления задней подвески пружины от полного привода:

Они мощней из-за более тяжелого задка чем у переднего привода.

Альтернативные

В качестве альтернативы штатным пружинам есть несколько вариантов.

Один из самых дорогих, это Немецкие пружины Eibach Federn. Есть комплекты занижения авто и завышения, номер: E30-42-024-02-22 — для полного привода +25 мм.

Дешевле можно купить комплект с завышением клиренса пружины Влад стайл www.vlad-springs.com. Пружины можно купить по отдельности задние и передние. Весь комплект на данный момент февраль 2017 года стоит 20 000 рублей.

Пружины от Анатолия, не понравились. Завышение по кругу минимум 44.5 см, слишком высоко, автомобиль качается на неровностях на малой скорости. В машине реальная болтанка. Не помогли даже амортизаторы с удлинённым штоком от Анатолия.

Пришлось всё снять и отправить обратно. Часть денег была компенсирована производителем, за что ему и за это Спасибо. Хотя на скорости, Спортейдж себя очень хорошо ведёт на этих пружинках, понравилось.

Пружины Клаксон

В итоге я себе поставил пружины Клаксон стандартные не усиленные.

Номер для заказ: передние : 14955

Номер для заказа: задние пружины : 54955

Пружинами Клаксон остался почти доволен!.

Во первых очень приемлемая цена, за весь комплект 4500 рублей.

Во вторых не получилось завышения, стандартные доработанные амортизаторы работают без отбоев и пробоев стало меньше. Как самостоятельно поменять? смотрим в статье замена пружин и замена амортизаторов FFF

Ездить стало заметно комфортней, расстояние между центром ступицы и арки примерно 42-43 см, в диапазоне нормы. Проехал уже почти две тысячи пружины ни проседают. Одним словом не плохая альтернатива штатным!

Из минусов — на передних стойках иногда бывают отбои! Машину немного раскачивает из-за мягких пружин.

Рейтинг статьи:

Источник

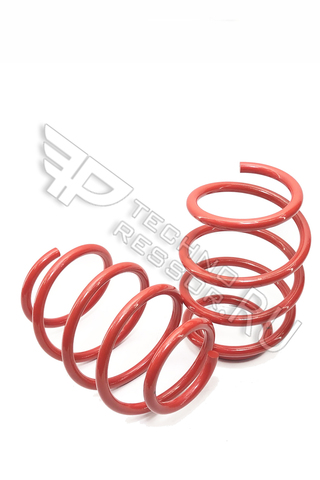

Kia Sportage 3 (дизель) / Hyundai iх35 (дизель) передние пружины -30мм 2шт.

Передние пружины Kia Sportage 3 (дизель) / Hyundai iх35 (дизель) с занижением -30 мм отличаются от стандартных доработанной геометрией, жесткостью и длиной.
Занижение -30 делает автомобиль ниже (клиренс европейской подвески), значительно улучшает управляемость и отзывчивость на руль, делает подвеску более собранной.

Допускается установка на заводские стойки.

Покраска: Порошковая краска глянцевая, полиэфирная; возможен технологический непрокрас, связанный с особенностью технологического процесса.

Комплектность: По 2 пружины в термоусадочную полиэтиленовую пленку.

*Цена указана за 1 комплект (пружины 2 шт.)

**Расчеты высоты клиренса указаны исходя из «Пакета плохих дорог», относительно состояния новой подвески.

***При установке пружин с занижением рекомендована установка амортизаторов, с укороченным ходом штока, в связи с возможным отсутствием преднатяга на заводских стойках.

Производитель	Техно Рессор
Модель	Hyundai ix35, Sportage 3
Толщина металла, мм	14,5
Высота пружины, мм	270±5
Наличие	Под заказ
Вес, кг	5.0
Габариты, ШхГхВ, см	30x18x18

Источник

Слабое место ходовой Kia Sportage 3 — пружины

У каждого автомобиля есть свои недочёты в конструкции. Один из примеров — задние пружины Киа Спортейдж 3. Со временем они проседают.

Произойти это может уже при пробеге 20 тыс. км.

Вернуть прежний клиренс, можно либо установив специальные проставки, либо заменив спирали.

Признаки просевших пружин Sportage 3

Просевшие пружины негативно влияют на всю подвеску в целом. Особенно страдают при этом амортизаторы, которые у Киа Спортейдж 3 и так не отличаются надёжностью. Из-за частых пробиваний до ограничителя они быстро выйдут из строя. Кроме этого в худшую сторону меняется поведение автомобиля на дороге. На неровном асфальте машину качает и болтает из стороны в сторону. Нижние витки сжимаются полностью, из-за чего возникают неприятные звуки.

Первыми проседают задние элементы, через какое-то время та же участь постигает и передние. Чтобы определить состояние пружин, нужно измерить расстояние от центра ступицы до кромки арки.

В норме должно быть 42 см на каждом колесе.

Есть и косвенные признаки: салонное зеркало становится невозможно отрегулировать так, чтобы был виден горизонт через заднее стекло, а при полной загрузке Киа Спортейдж сильно проседает.

Бывает так, что проседает только какая-то одна сторона. В этом случае лучше не экономить, а всё равно менять детали на всех колёсах.

Выбираем пружины для Киа Спортейдж 3

Передние пружины Спортейдж 3 с полным или моноприводом ничем не отличаются. Оригинал найдете по номеру: 546302Y350.

Есть и усиленные элементы от фирмы «Фобос». Их ставят на автомобили с бензиновым двигателем. Партномер: 54630. Но с качеством у них проблемы, иногда попадаются хорошие детали, а иногда – откровенный брак. Ещё один минус: передняя часть машины будет слишком завышена, появятся отбои амортизаторов. Допустимая норма для переда от центра ступицы до арки 42,5 см.

Для дизельного кроссовера с приводом 2wd или 4wd артикул родных деталей 546302Y250.

Эти пружины такого же размера, как у бензиновых машин, но мощнее. При желании их можно поставить в качестве усиленных на Киа Спортейдж, потребляющий бензин.

Оригинальные задние для полного привода: 553502Y110; 553503U110; 553502Y120.

Kilen 54844;
Lesjofors 4237244;
KYB RA6126;
Monroe SP3935;
Sachs 994282.

Спирали задней подвески проседают чаще передних. Поэтому нет особого смысла ставить такие же новые. Практичней будут детали от фирмы Фобос (артикул 55353). Они усиленные, предназначены для авто 4wd.

Задние пружины Sportage 3 с передним приводом имеют каталожный номер 553502Y100. Если нужен аналог, то используют такие: Lesjofors 4237243.

Многие водители ставят на моноприводные машины спирали от заднеприводных. Они мощнее, а значит проходят дольше.

Замена задних

Ничего сложного в замене пружин нет. Для замены задних понадобятся инструменты:

головки на 17 и 19
ключи на 17, 19 и 22
И, конечно, ВД-шка. В работе с подвеской она понадобится, ведь гайки и болты здесь зачастую покрыты грязью и ржавчиной.

Задние пружины на Киа Спортейдж 3 меняются:

Поднимите автомобиль домкратом, снимите колесо.
Уприте второй домкрат в рычаг стойки стабилизатора.
Открутите гайку, которой крепится верхний шарнир стойки.
Открутите с одной стороны амортизатор и поворотный кулак.
Таким образом, вы освободите рычаг, теперь можно аккуратно опустить домкрат. Пружина при этом легко выйдет из своего посадочного места.
Проверьте уплотнители из резины, в которые упираются обе стороны спиралей. При необходимости замените.
Поставьте новый узел. При установке нижний виток должен попасть в углубление прокладки.
Снова упритесь домкратом в рычаг и поднимайте его, сжимая пружину.
Закрепите на своих местах амортизатор и кулак, а затем и саму стойку стабилизатора.
Работа закончена, осталось поставить на место колесо.

Меняем передние

Для того, чтобы поменять передние пружины Киа Спортейдж 3, необходимо купить стяжки.

Первым делом необходимо снять стойки стабилизатора. Для этого вторым домкратом приподнимите нижнюю цапфу. Это позволит снять с неё напряжение.
Рожковым ключом на 17 удерживайте шток стабилизатора, а вторым торцовым такого же размера открутите с него гайку.
Освободите от креплений тормозные трубки.
Теперь откройте капот и открутите гайки, удерживающие верхнюю часть стойки. Обратите внимание на зелёные метки на чашках, при сборке ставьте их в то же положение.
Снимите стойку и разберите её, предварительно сжав стяжками витки.
Теми же стяжками установите новые детали и соберите стойку.
Дальше ставьте всё на свои места в обратном порядке.

Работая с пружинами Kia Sportage 3, будьте аккуратны.

Сжатая деталь имеет большую кинетическую энергию, её неожиданное распрямление может привести к травмам.

Проставки под пружины Спортейдж 3

Не дорогой вариант вернуть дорожный просвет в нормальное значение – установить проставки. Их цена не высока. Можно подобрать их большей толщины и увеличить клиренс ещё. Однако не следует увлекаться и ставить на Киа Спортейдж 3 модели, толщина которых больше двух-трёх сантиметров. Это приведёт к раннему износу всех деталей подвески.

При установке снимаются пружины, проставки устанавливаются в их верхней части. При наличии съёмников всё можно сделать в гаражных условиях.
