Разбор капота киа рио

Капот. Замена, Регулировка

a. Снятие и установка капота производится вместе с помощником.

b. Старайтесь не повредить капот и кузов.

c. При снятии защелок используйте специальный инструмент

1. Выверните болты крепления петель (A) капота и снимите капот (B).

Момент затяжки 21,6~26,5 Н·м (2,2~2,7 кгс·м, 15,9~19,5 фунт-сила·фут)

2. Установка производится в обратном порядке.

a. Убедитесь в правильности блокировки/разблокировки и открывания/закрывания капота.

b. Выравнивание положения капота.

Замена уплотнителя капота

1. Снимите уплотнитель (А) капота.

2. Установка производится в обратном порядке.

Замена ручки отпирания капота

1. Отсоедините тросик (A) от рукоятки открывания капота.

2. Выверните винты крепления, затем снимите рукоятку (А) открывания замка капота.

3. Установка производится в обратном порядке.

a. Убедитесь в правильности подсоединения троса замка капота.

b. Убедитесь в правильности блокировки/разблокировки и открывания/закрывания капота.

Замена защелки замка капота

1. Снимите передний бампер.

(см. раздел «Передний бампер» в группе «BD»).

2. Снимите болты крепления защелки замка капота (А).

Момент затяжки 6,9 ~ 10,8 Нм (0,7 ~ 1,1 кгсм, 5,1 ~ 8,0 фунтов на фут)

3. Отсоедините трос (А) защелки капота и снимите защелку (B).

4. Установка производится в обратном порядке.

a. Убедитесь, что трос замка капота установлен правильно.

b. Убедитесь в правильности блокировки/разблокировки и открывания/закрывания капота.

Регулировка капота

1. Ослабьте болт (A) крепления петли и отрегулируйте положение капота (B), перемещая его вверх-вниз или вправо-влево.

2. Отрегулируйте высоту капота вращением упоров (C).

3. Ослабьте болты крепления замка (D) капота и отрегулируйте его положение, перемещая вверх-вниз или вправо-влево.

Руководство по обслуживанию и ремонту Киа Рио

Видео по теме «Капот. Замена, Регулировка» для Kia rio

Замена капота Хендай Солярис (Huyndai Solaris). Ставим неоригинальные запчасти!
Капот . Кронштейны. Регулировка . Кузовной ремонт.
КИА РИО зазоры капота на новой а/м — случай не гарантийный!

Источник

Капот — снятие и установка

1. Отвернуть болты крепления навесов капота (В), после чего снять капот (А).

Момент затяжки болтов навесов капота: 21.6 — 26.5 Н-м.

2. Установка производится в порядке, обратном снятию.

Убедиться в том, что капот от-крывается/закрывается и запи-рается/отпирается должным образом.

Отрегулировать положение капота на автомобиле (см. соответствующий раздел ниже).

1. Ослабив болты крепления навесов

(A) , отрегулировать положение капота

(B) , перемещая его вверх и вниз или из стороны в сторону, после чего затянуть болты.

2. Отрегулировать высоту капота, перемещая упоры (С) вверх и вниз.

3. Ослабив болты крепления замка капота (D), отрегулировать положение замка, перемещая его вверх и вниз или из стороны в сторону, после чего затянуть болты.

Снятие и установка внутренней обшивки капота

1. С помощью специального съемника удалить монтажные клипсы, после чего снять внутреннюю обшивку капота (А).

Соблюдать осторожность, чтобы не поцарапать внутреннюю панель капота.

2. Установка производится в порядке, обратном снятию.

Заменить все поврежденные клипсы (или фиксаторы) новыми.

Источник

Капот — снятие и установка

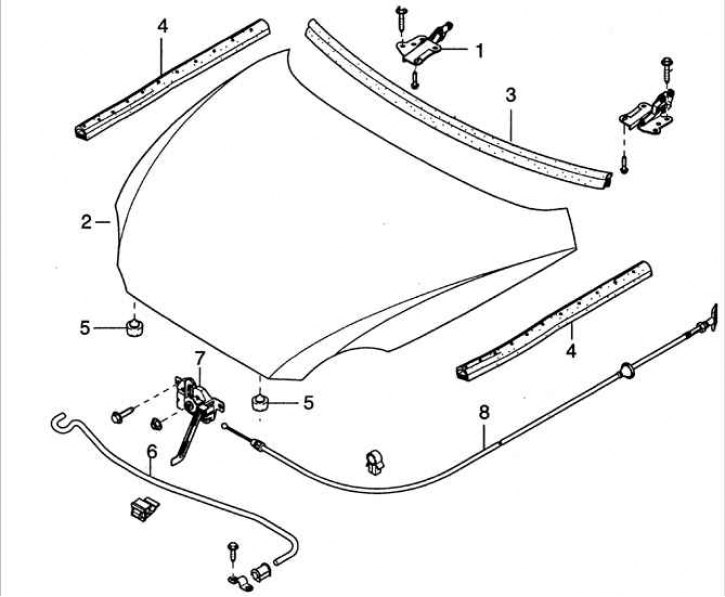

1 – шарнир капота; 2 – капот; 3 – влагозащитная полоса; 4 – влагозащитная полоса крыла; 5 – резиновый упор; 6 – опора капота; 7 – замок капота; 8 – трос открытия замка капота.

Капот аллигаторного типа, открывающийся с передней стороны автомобиля и запирающийся стандартным двойным отпирающим механизмом.

Ручка открытия замка капота расположена с левой стороны внизу панели приборов.

При открытии капот поворачивается на двух шарнирах и фиксируется в открытом положении опорой. Каждый шарнир крепится двумя болтами к кузову и двумя болтами к капоту.

Для регулировки положения капота он может перемещаться за счет удлиненных отверстий для болтов крепления шарниров капота.

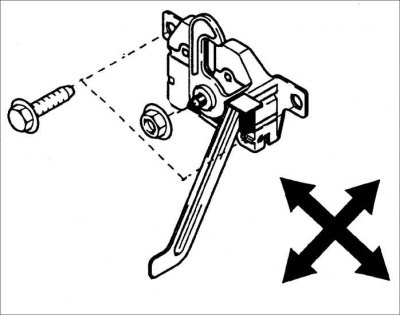

Защелка капота может быть отрегулирована в двух плоскостях для обеспечения оптимального положения замка капота и ударной пластины.

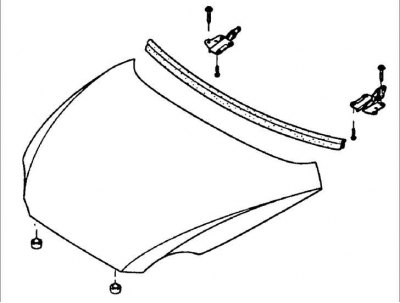

Снятие

1. Откройте капот и закрепите его на опоре.

2. Поддержите капот так, чтобы он не упал после выворачивания болтов крепления шарниров.

Внимание! Снятие капота проводите с помощниками.

3. Выверните четыре болта крепления шарниров капота.

4. Снимите опору капота с капота.

Установка

1. Установка капота проводится в последовательности, обратной снятию.

2. Затяните болты крепления капота от руки.

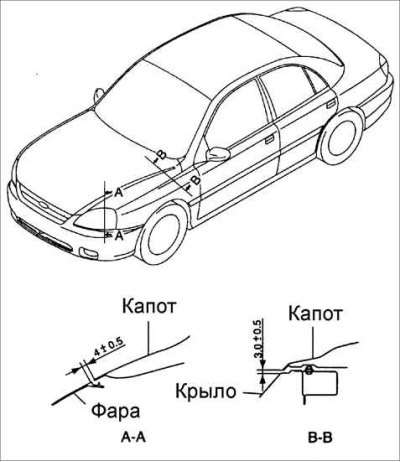

4. Проверьте зазоры по периметру капота. При необходимости, перемещая капот в удлиненных отверстиях для болтов крепления капота, отрегулируйте положение капота так, чтобы зазоры по периметру были равномерными и соответствовали требуемым значениям. После регулировки положения затяните болты крепления капота.

Момент затяжки: 19–26 Н·м

5. Проверьте выравнивание стопорного механизма и ударной пластины капота.

При необходимости, ослабьте болты и перемещая отрегулируйте положение ударной пластины капота.

Момент затяжки: 8–11 Н·м

Источник

Капот — снятие и установка

1 – шарнир капота; 2 – капот; 3 – влагозащитная полоса; 4 – влагозащитная полоса крыла; 5 – резиновый упор; 6 – опора капота; 7 – замок капота; 8 – трос открытия замка капота.

Капот аллигаторного типа, открывающийся с передней стороны автомобиля и запирающийся стандартным двойным отпирающим механизмом.

Ручка открытия замка капота расположена с левой стороны внизу панели приборов.

При открытии капот поворачивается на двух шарнирах и фиксируется в открытом положении опорой. Каждый шарнир крепится двумя болтами к кузову и двумя болтами к капоту.

Для регулировки положения капота он может перемещаться за счет удлиненных отверстий для болтов крепления шарниров капота.

Защелка капота может быть отрегулирована в двух плоскостях для обеспечения оптимального положения замка капота и ударной пластины.

Снятие

1. Откройте капот и закрепите его на опоре.

2. Поддержите капот так, чтобы он не упал после выворачивания болтов крепления шарниров.

Внимание! Снятие капота проводите с помощниками.

3. Выверните четыре болта крепления шарниров капота.

4. Снимите опору капота с капота.

Установка

1. Установка капота проводится в последовательности, обратной снятию.

2. Затяните болты крепления капота от руки.

4. Проверьте зазоры по периметру капота. При необходимости, перемещая капот в удлиненных отверстиях для болтов крепления капота, отрегулируйте положение капота так, чтобы зазоры по периметру были равномерными и соответствовали требуемым значениям. После регулировки положения затяните болты крепления капота.

Момент затяжки: 19–26 Н·м

5. Проверьте выравнивание стопорного механизма и ударной пластины капота.

При необходимости, ослабьте болты и перемещая отрегулируйте положение ударной пластины капота.

Момент затяжки: 8–11 Н·м

Источник
