Добавлено (02 Февраль 2011, 21:45)
———————————————
IRA Вот инфа взятая с сайта «Дальнобой» — здесь все подробней чем в руководстве пользователя:
DOD F900LHD. ВКЛЮЧЕНИЕ, ВЫКЛЮЧЕНИЕ, ФУНКЦИИ, МЕНЮ
ВКЛЮЧИТЬ F900LHD можно либо кнопкой, либо подсоединив питающий usb-провод.
В первом случае он автоматически перейдёт в режим «видео»
,
после чего можно будет либо запустить запись, либо кнопками переключиться в другие режимы: «настройка(menu)», «воспроизведение», «фото(mode)». (Да-да, и в эту видеокамеру всунут фотоаппарат, но мы здесь, конечно, не будем разбирать его настройки и возможности).
Во втором случае — при подсоединении usb-провода, на дисплее отобразятся три варианта действий:
«ФЛЕШКАРТА», «ЗАРЯДКА», «ВКЛЮЧЕНО»
.
! Обращаем внимание, что ПОДСОЕДИНЕНИЕ usb-провода приводит к отключению аппарата и выводу такого запроса даже если он уже был включен кнопкой и находится в любом режиме кроме режима «запись» !
Выбираем:
«ФЛЕШКАРТА», если видеорегистратор подсоединён по usb к компьютеру, и нам нужно перекинуть видеофайлы;
«ЗАРЯДКА», если нужно просто зарядить батарею. (Во время зарядки экран не гаснет, и это немного напрягает);
«ВКЛЮЧЕНО» — включает аппарат, после чего он, как и при включении кнопкой, переходит в режим «видео».
Если же в настройках меню указано «автовключение — да», то, при подсоединении usb-провода наш девайс сначала также выведет запрос «флешкарта, зарядка, включено», после чего, подумав секунды три, сам включится в режим «видео», при этом автоматически стартует запись
Это и есть одна из двух функций, отличающая видеорегистратор от камкодера.
ВЫКЛЮЧЕНИЕ кнопкой производится путём её удерживания в течении 5с до появления звукового сигнала .
А теперь внимание:
! ОТСОЕДИНЕНИЕ USB-ПРОВОДА ПРИВОДИТ К ВЫКЛЮЧЕНИЮ F900LHD ВСЕГДА, ПРИ ЛЮБОМ РЕЖИМЕ, ДАЖЕ ВО ВРЕМЯ ЗАПИСИ !
(Исключение составляет лишь один случай с перезагрузкой, описанный ниже).
Но, надо отдать должное этому аппарату, чипу Амбарелла и кодеку H264, — последний видеофайл в этом случае не пропадёт, причем он будет дописан до самого момента выключения. Для видеорегистратора это очень важно.
Посмотрим, какие ещё ОРГАНЫ УПРАВЛЕНИЯ есть у нашего девайса.
Рядом с кнопкой включения — джойстик.
В режиме «видео» он управляет зумом (при записи в разрешении 1920×1080 не работает);
ход влево отключает дисплей (полезная функция — если регистратор будет на стекле, ночью свет от экранчика будет мешать);
ход вправо включает подсветку (ну это разве что посветить на что-нибудь в моторе ).
Джойстиком также перемещаемся по меню
и управляем файлами при воспроизведении.
Дальше — кнопка самого меню, за ней — «mode», переключающая в режим «фото». Она нам не понадобится совсем.
Следующая — «воспроизведение».
После нажатия на неё на дисплее появится последний отснятый файл, который можно запустить, нажав на джойстик
.
Просмотр можно ускорить, замедлить, запустить в обратном направлении и т.д.
Чтобы удалить файл, нужно нажать «menu», выбрать «удалить файлы» — «да», нажать на джойстик.
Ход джойстика вниз выводит страницы с отснятыми файлами.
Управление воспроизведением не очень логичное, но привыкнуть можно.
Хотя гораздо проще перекинуть всё нужное на компьютер, а потом с него же и очистить флешкарту, если нужно.
* Вообще, если использовать DOD F900LHD именно как видеорегистратор, есть смысл купить две флешки не очень большого объёма вместо одной большой. Ведь если понадобится быстро и надёжно сохранить видеофиксацию какого-то очень важного события, — то лучший способ для этого просто отключить ненадолго регистратор и заменить флешкарту. *
Последняя в этом ряду кнопка активирует ЗАПИСЬ видео
.
На противоположном ребре F900LHD, рядом с выходом HDMI сеть ещё одна маленькая кнопочка, предназначенная для перезагрузки аппарата
.
Например, может получиться так, что во время записи при работе от батареи вы вставите usb-шнур, а потом вытащите его. Выключить видеорегистратор после этого будет нельзя. Тогда жмём на перезагрузку — аппарат отключается, потом включаем — и всё в порядке.
Эта операция не приводит к потере настроек.
Теперь — МЕНЮ.
После нажатия на одноимённую кнопку предлагается три варианта
.
Посмотрим справа налево — от простого к сложному:
3. Под глобусом прячется только выбор языка
.
Наш DOD F900LHD имеет прошивку V2.6 B5-MF E2, в которой перевод на русский более-менее исправлен, так что — выбираем русский.
2. По середине — «СИСТЕМА»
.
«Громкость» регулирует уровень звука в динамике, который находится снизу под креплением дисплея.
«Мик.» включает-отключает микрофон. Ставьте «выкл», если не хотите, чтобы все ваши разговоры в машине записывались .
«Мерцание» — частота обновления изображения на дисплее.
«Автовыключение» — выключает аппарат через 1-3-5 мин., если за это время с ним не производилось никаких действий. Поскольку работа видеорегистратора должна зависеть от работы автомобиля и осуществляться в автоматическом (или полуавтоматическом режиме), эта функция нам не нужна. Ставим «нет».
«ТВ выход» — выбор стандарта для вывода видео на телевизор.
«ШТАМП ДАТЫ И ВРЕМЯ» — запись этих данных на видео. Включение этой необходимой для видеорегистратора функции логичнее было бы перенести в основной раздел меню — в «ИЗОБРАЖЕНИЕ».
«Дата и время» — системные временные настройки девайса.
«Форматирование» — удаление всех видеозаписей, очистка флешкарты.
«Сброс настроек» — понятно.
«Версия ПО» — прошивка (у нас: V2.6 B5-MF E2 ).
1. Теперь главный раздел меню — «ИЗОБРАЖЕНИЕ»
.
Далее идут пункты, которые можно назвать «тяжёлым наследием видеокамер», хотя некоторые из них («сценарии», «цифр. эффекты») не нужны и в самих видеокамерах, ибо эффекты должны накладываться во время монтажа, а не в процессе съёмки.
Сложно представить, как водитель будет при каждой смене погоды или времени суток лезть в настройки и выставлять «баланс белого» или «светочувствительность (iso)».
Конечно, в видеорегистраторе ставим всё на «авто» или «выкл». Хотя, с «ночной съёмкой» и «iso» как-нибудь поэкспериментируем.
То же самое с «контрастностью» и «резкостью».
Попробуйте обработать видео, например, программой Avidemux , поставив тот же кодировщик, что и на нашем девайсе — x264 и какой-нибудь фильтр резкости, — вы увидите, что произойдёт с записью. Резкость повысится, но потеряется естественность. Задача видеорегистратора — по возможности записать всё так, как оно было на самом деле.
Ставим «стандартный».
Дальше — пункт «длительность» — 15-30-45 мин. Это не что иное, как прекращение видеозаписи через установленное время. То есть — вы включили запись, и через, скажем, 15 минут она выключится сама. И всё. Бесполезная настройка.
А вот «ЦИКЛИЧНОСТЬ» — это то, что нам нужно.
Как мы уже сказали, при прекращении внешнего питания DOD F900LHD корректно завершает обработку записываемого файла, а значит — в этом устройстве нет смысла дробить видео на мелкие части, чтобы при порче последнего файла другие оставались целыми.
К тому же, при окончании записи одного файла и переходе к следующему (а это — чуть больше секунды) запись не происходит. За это время при скорости 60 км/ч автомобиль проходит около 20-ти метров, и для того, чтобы таких моментов было как можно меньше, лучше выставлять длину файла побольше.
Из шести настроек (1, 5, 10, 15, 30, 45 мин.) наиболее оптимальной нам представляется получасовая.
При этом необходимо убедиться в том, что объёма флешкарты хватит по крайней мере на два файла — иначе цикличность работать не будет, и по израсходованию объёма памяти запись прекратится.
«АВТОВКЛЮЧЕНИЕ». Это и есть та самая вторая функция, отличающая видеорегистратор от камкодера.
Если поставить в настройке «ДА», то при подаче внешнего питания по usb-проводу после примерно 3-х секундной задержки автоматически начнётся запись.
Даже если F900LHD в этот момент уже был включен и работал от батареи.
«Переворот экрана». Видео пишется вверх ногами.
Очень нужная функция, так как в разных автомобилях видеорегистратор может быть закреплён по-разному, в том числе — и в перевёрнутом виде.
Ну и наконец — «Детектор движения».
Через 30 секунд после прекращения движений в объективе запись останавливается, в том числе — и при цикличной записи.
При появлении движений — возобновляется.
Детектор не имеет регулировок чувствительности — проверим его настройки также при помощи теста.
РАЗРЕШЕНИЯ И УГЛЫ ОБЗОРА DOD F900LHD
Всего F900LHD имеет 8 вариантов настроек разрешения/частоты кадров. Каждому варианту соответствует определённый угол обзора.
Регулировка этих параметров раздельно не предусмотрена.
Представленные здесь стоп-кадры специально уменьшены до одинакового размера по высоте для того, чтобы можно было наглядно показать отличия углов.
Судить о качестве съёмки по этим скриншотам нельзя.
Видеозапись производилась из одной и той же точки, электронный зум не использовался.
Приведённые в таблице значения битрейта и качества усреднены.

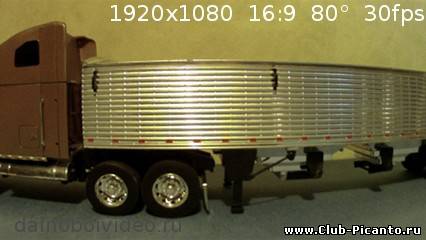

При этой настройке F900LHD пишет с битрейтом 8500 Kbps, 0.137 bits/(pixel*frame). Для такого разрешения угол только около 80°, частота кадров — 30fps.
Запись с этим разрешением является ничем иным, как сплющенным по бокам предыдущим вариантом. Битрейт — 9000 Kbps, 0.192 bits/(pixel*frame). Поэтому, растянув видео, записанное в этом разрешении, до соотношения сторон 16:9, найти существенные отличия от 1920×1080 вряд ли удастся. Возможно, эта настройка здесь лишняя. Но, может быть, в полевых испытаниях обнаружится какая-то разница в качестве. Посмотрим.
Первый из двух существующих вариантов с углом обзора около 120°. Битрейт — 6700 Kbps, при этом качество кадра — 0.241 bits/(pixel*frame).
Это уже не HD, зато — 60 кадров в секунду. Угол обзора 80°. 6500 Kbps, 0.260 bits/(pixel*frame).
На наш взгляд было бы правильнее сделать вариант наоборот с 15 fps, то есть — с пониженной частотой кадров, но, возможно, тут дело в чипе.
Подключение видеорегистратора на киа пиканто
На АлиЭкспресс был приобретён вот такой Но Нэйм 2-х камерный видеорегистратор
Подобные экземпляры есть и в России почти за те же деньги. В комплекте крепление на присоске и самоклеющийся пластиковый кронштейн. Вторая камера — тоже два варианта — саморезы или самоклейка.
Вот так горизонтально за зеркалом разместил основной блок, дисплеем вниз.
Серебристые бока от чужих глаз обклеены чёрным скотчем (цветной скотч редкость, но у меня есть)))
Преимущество этого варианта крепления:
— с водительского места его не видно, не загораживает обзор
— бандюгский взгляд не привлекает, так как объектив чуть -чуть ниже декоративной сеточки лобового стекла.
— не мешает противосолнечным козырькам
Вот другое решение для подобного, но менее бандюгоустойчивое:
Провод от головы в хвост тянул вдоль правого порога, под пластиком в багажник, далее под уплотнителем задней двери.
в открытом состоянии двери багажника провод в распрямленном состоянии, в закрытом — как на фото:
Категорически не советую прокладывать кабель вдоль потолка у левых стоек! Хотя это проще и ближе. Это зона работы боковых шторок, и в случае их раскрытия провод может нанести травмы правым пассажирам.
Самое сложное — протянуть провод питания и провод второй камеры за обивкой правой передней стойки.
С помощью толстого провода протягивал снизу — вверх. Осторожно, у рамы под торпедой очень острые кромки, нужны перчатки.
Фото уже собранной обивки стойки.
Провод питания идёт к центральной консоли, к проводам прикуривателя, который в моей комплектации Люкс не установлен. В европе и Корее все понимают, что Курение убивает)))
Установлена только розетка 12В, а штекер на прикуриватель есть, но не задействован. От дребезга провод от регистратора обмотан самоклеющимся поролоновым уплотнителем для дверей.
Вот единственные соединения, которые не подверг пайке. Плюсовой проводок просто подсунут под кнопку. Внимание! На штекере только одна скоба является минусом, вторая — просто пружина.
