Obd2 для kia cerato

Содержание

Какой obd выбрать для киа церато 2011
1. Совместимость KIA со сканерами ELM327 по году выпуска
2. Режимы диагностики и OBD протоколы у автомобилей KIA
Примечание:
Obd2 для kia cerato
All vehicles are equipped with an OBD port to which you can connect your klavkarr diagnostic case. Sometimes, the most difficult thing is to find this port! In order to save you time, we have made available (for free) the information uploaded by our community of tens of thousands of users.
OBD connector location for Kia Cerato (2003-2008)

Какой obd выбрать для киа церато 2011

Много прочитал информации о том, насколько нужное и полезное устройство OBD2-сканер. Хотя, смутные тревоги и подозрения оставались. В один из вечеров, листая интернет-магазин встретил информацию о распродаже со скидкой и всё такое.
Ну, думаю, почему бы и не попробовать? Решено — сделано! Был заказан ELM327 OBD2 CAN-BUS, работает через Bluetooth-модуль с ноутбуком или смартфоном.

Устанавливается под панелью, в штатный разъём. Снаружи не видно и не слышно. Ничем не мешает, как либо зацепить невозможно.

Ну, а дальше всё просто: скачиваем приложение… любое… у меня — «Torque» — для пробы его хватает. Соединение со сканером проходит быстро и устойчиво. Пользователю останется только смоделировать экраны с приборами по вкусу. Ну, например, мониторить те параметры, приборов которых в панели нету: вольтметр для бортовой сети, температура охлаждающей жидкости, ну и чего-нибудь ещё.

Крепим смартфон-планшет в нужное место и — развлекаемся!

Вот, что умеет передавать этот девайс:
— Мониторинг параметры мотора в реальном времени (все или по выбору);
— Построение графиков зависимостей (например: Обороты двигателя- давление в рампе);
— Просмотр стоп — кадров систем;
— Просмотр и стирание ошибок.

Ну, а это — какие параметры можно вывести на дисплей/монитор:
Отображение текущих данных датчика, в том числе:
1. частота вращения вала двигателя, об/мин
2. Расчетное значение нагрузки
3. температура охлаждающей жидкости
4. Состояние топливной системы
5. скорость автомобиля
6.Значение давления наддува на входе
7. Значение температуры воздуха на входе
8. скорость потока воздуха
9. Абсолютное положение дроссельной заслонки
10. Кислородный датчик;
11. Состояние топливной системы
12. давление топлива

ПыСы. ошибки ещё не симулировал и не стирал. Так что — сказать что-либо нечего.
Зато — погонял двигатель в различных режимах, с различными «нахлебниками». В общем, самые «прожорливые», которые дают добрую нагрузку на двигатель: обогревы чего-либо (заднего стекла, зеркал, попогрейки) и — кондиционер/осушитель. Всё остальное — детский лепет: ближний/дальний свет фар, габариты, магнитола — увеличивают нагрузку на 2,5%.
Так что — хотите экономить на топливе: не пользуйтесь обогревами и не включайте кондей. Даже зимой.

Torque Pro (OBD2 / автомобиль)
версия:1.10.120

Последнее обновление программы в шапке: 03.10.20

Краткое описание:
Программа для диагностики автомобилей с интерфейсом OBD-II.

Русский интерфейс: Да
Требуется Android: 4.1 и выше

Приложил apk платной и ad-supported версий но платная версия работать не будет без покупки в маркете.

A0 Open loop due to insufficient engine temperature
A1 Closed loop, using oxygen sensor feedback to determine fuel mix
A2 Open loop due to engine load OR fuel cut due to deacceleration
A3 Open loop due to system failure
A4 Closed loop, using at least one oxygen sensor but there is a fault in the feedback system
A5-A7 Always zero

У меня при прогреве отображается 1, потом на короткое время 4 и в нормальном режиме 2
В этой порграмме нельзя вместо цыфирей текст вывести :-(
вместо 1 писать : Двигатель не прогрет. Датчики кислорода не используются,
вместо 2 писать : Обратная связь включена. Датчики кислорода используются
итд

также полезно ещё использовать тулзу OBD2 Adapter — позволяет отправлять запросы на адаптер и получать сырой ответ.
С её помощью можно перебором поискать недокументрованные OBD PID

Culibin,
Для иномарок с продвинутым маршрутником такой огород и не нужен. А для сброса ошибок можно недорогой USB кабель для ноута купить. Лично я вообще бы запретил сбрасывать ошибки, если бы наши сервисы не борзели.
Покупка всего этого актуальна для отечественных авто, если у вас нет нормального маршрутного компьютера. И стоит выбор, купить какой нибудь Штат или Мультитроникс или адаптер и софтину.
Мне например понравилось, что через интернет всегда видно где машина и как она едет.

Ну, думаю, почему бы и не попробовать? Решено — сделано! Был заказан ELM327 OBD2 CAN-BUS, работает через Bluetooth-модуль с ноутбуком или смартфоном.

Крепим смартфон-планшет в нужное место и — развлекаемся!

Вот, что умеет передавать этот девайс:

— Мониторинг параметры мотора в реальном времени (все или по выбору);

— Построение графиков зависимостей (например: Обороты двигателя- давление в рампе);

— Просмотр стоп — кадров систем;

— Просмотр и стирание ошибок.

Ну, а это — какие параметры можно вывести на дисплей/монитор:

Отображение текущих данных датчика, в том числе:

1. частота вращения вала двигателя, об/мин

2. Расчетное значение нагрузки

3. температура охлаждающей жидкости

4. Состояние топливной системы

6.Значение давления наддува на входе

7. Значение температуры воздуха на входе

8. скорость потока воздуха

9. Абсолютное положение дроссельной заслонки

11. Состояние топливной системы

ПыСы. ошибки ещё не симулировал и не стирал. Так что — сказать что-либо нечего.

Зато — погонял двигатель в различных режимах, с различными «нахлебниками». В общем, самые «прожорливые», которые дают добрую нагрузку на двигатель: обогревы чего-либо (заднего стекла, зеркал, попогрейки) и — кондиционер/осушитель. Всё остальное — детский лепет: ближний/дальний свет фар, габариты, магнитола — увеличивают нагрузку на 2,5%.

Так что — хотите экономить на топливе: не пользуйтесь обогревами и не включайте кондей. Даже зимой.

ELM327 адаптеры применимы на большинстве автомобилях KIA с 1996 года. В том числе данные OBD2 автосканеры прекрасно работают и совместимы с моделями Rio, Sportage, Cerato, Ceed и другими моделями KIA.

Подключение сканера осуществляется через OBD2 разъем, а считанные данные можно посмотреть через приложение на смартфоне или программу на ноутбуке.

На данной странице можно ознакомиться и получить информацию по следующим вопросам:

1. Совместимость KIA со сканерами ELM327 по году выпуска

Специалисты сайта, составили специальную таблицу совместимости сканера с автомобилями KIA. Автовладельцы KIA и других марок авто помогли нам создать эту таблицу. Она содержит 10738 транспортных средств, в том числе 3409 различных типов или конфигурации.

2. Режимы диагностики и OBD протоколы у автомобилей KIA

Задачей программного обеспечения в интерфейсах ELM является декодирование этих различных стандартов связи. Несмотря на то, что OBD2 порт стандартизирован, в зависимости от года выпуска KIA, модификации и комплетации, а так же модели двигателя, возможны различия в протоколах OBD2. Для каждой модели автомобиля они разные и представлены ниже в таблице: ISO 9141-2, ISO 14230, SAE J1850, ISO 15765 и SAE J1979.

Независимо от используемого протокола, OBD определяет 10 режимов диагностики. Не каждый режим обязательно поддерживается ЭБУ двигателя (ECM). Чем позже ваш автомобиль, тем больше шансов, что он будет поддерживать больше режимов.

Выберите модель авто и год выпуска, чтобы определить какие режимы диагностики через адаптер ELM327 поддерживает ваш автомобиль, а так же на каком протоколе базируется OBD2 порт. Данные предсталвны на следующие марки и их модификации: Carens, Carens 3, Carnival, Ceed, Ceed 2, Ceed 3, Cerato, Forte, Forte 2, Koup, Magentis, Mohave, Opirus, Optima, Picanto, Picanto 2, Rio, Rio 2, Rio 3, Sedona, Sorento, Sorento 2, Soul, Soul EV, Soul 2, Spectra, Sportage, Sportage 3, Sportage 4, Stinger, Venga.

Примечание:

(1) — Цифры между скобками (x3) соответствуют количеству транспортных средств одного и того же типа

(2) — Мощность в лошадиных силах по DIN (умножается на 0,736 для мощности в кВт)

(3) — ПИД поддерживается только для основного датчика кислорода (№ 1)

Столбец режима X: транспортное средство, показывающее 00000000 в режиме, означает, что соответствующий PID не активен и что в результате режим поддерживается, но не отвечает ни на какие запросы. Ни один из автомобилей, описанных ниже, не поддерживает режим 8.
Энергетическая колонка: тип топлива, Die для дизеля, Pet для бензина, Hyb для гибрида
Транспортные средства в этом списке классифицируются в алфавитном порядке в зависимости от марки, модели, затем в порядке возрастания мощности.

Этот режим возвращает общие значения для некоторых датчиков, таких как:

скорость двигателя;
скорость автомобиля;
температура двигателя (воздух, охлаждающая жидкость);
информация о датчиках кислорода и воздушно-топливной смеси.

Этот режим дает стоп-кадр (или мгновенные) данные о сбое. Когда ECM обнаруживает неисправность, он записывает данные датчика в определенный момент, когда появляется неисправность.

В этом режиме отображаются сохраненные диагностические коды неисправностей. Эти коды неисправностей являются стандартными для всех марок автомобилей и делятся на 4 категории:

P0xxx: для стандартных неисправностей, связанных с трансмиссией (двигатель и трансмиссия)
C0xxx: для стандартных неисправностей в шасси
B0xxx: для стандартных неисправностей по кузову
U0xxx: для стандартных неисправностей в сети связи

Более подробная информация и определение общих кодов неисправностей доступны на странице Стандартные коды неисправностей OBD.

Этот режим используется для очистки записанных кодов неисправностей и выключения индикатора неисправности двигателя.

Примечание: в основном нет необходимости устранять неисправность, которая не была диагностирована или устранена. MIL загорится снова во время следующего цикла движения.

Этот режим дает результаты самодиагностики, выполненной на датчиках кислорода / лямды. В основном это касается только бензиновых транспортных средств.
Для новых ECU, использующих CAN, этот режим больше не используется. Режим 6 заменяет функции, которые были доступны в режиме 5.

Этот режим дает результаты самодиагностики, выполненной на системах, не подлежащих постоянному наблюдению.

Этот режим дает неподтвержденные коды неисправностей. После ремонта очень полезно проверить, что код неисправности не появляется снова, без необходимости выполнять длительный тестовый запуск. Используемые коды идентичны кодам в режиме 3.

Этот режим выдает результаты самодиагностики на других системах. Вряд ли он используется в Европе.

Этот режим дает информацию о транспортном средстве, такую как:

Этот режим дает постоянные коды ошибок. Используемые коды идентичны кодам в режимах 3 и 7. В отличие от режимов 3 и 7, эти коды не могут быть сброшены с помощью режима 4. Только несколько дорожных циклов без появления проблемы могут устранить неисправность.

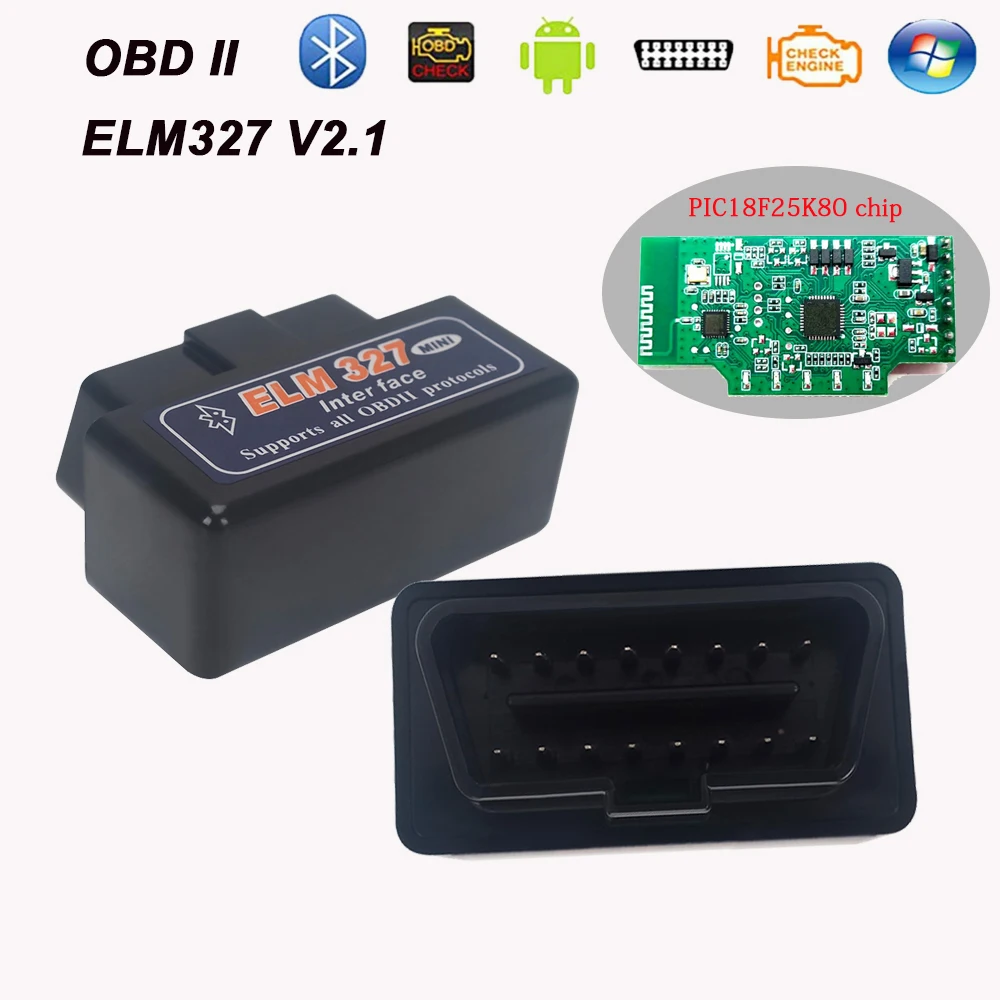

Сканер Bluetooth OBD 2 ELM327 V2.1 диагностический инструмент Power OBD II для Kia Rio 3 4 Ceed Sportage Sorento Cerato 2011 2018 2019

Скидка при заказе: Скидка 153,94 руб. за каждые 3 848,48 руб.

Скидка 153,94 руб. с каждых 3 463,64 руб.

Дополнительно Скидка 5 % (от 3 шт. )
2693 шт. в наличии

Сканер Bluetooth OBD 2 ELM327 V2.1 диагностический инструмент Power OBD II для Kia Rio 3 4 Ceed Sportage Sorento Cerato 2011 2018 2019

ISO 9141-2 (5 бод инициализации, 10,4 кбод)
ISO 14230-4 KWP (5 бод инициализации, 10,4 кбод)
ISO 14230-4 KWP (быстрая инициализация, 10,4 кбод)
ISO 15765-4 CAN (11 бит ID, 500 кбод)
ISO 15765-4 CAN (29 бит ID, 500 кбод)
ISO 15765-4 CAN (11 бит ID, 250 кбод)
ISO 15765-4 CAN (29 бит ID, 250 кбод)
