Варианты установки БК Multitronics
Multitronics VG1031 UPL/GPL
Установка в Шеви Лачетти фото с сайта http://nsskn.narod.ru

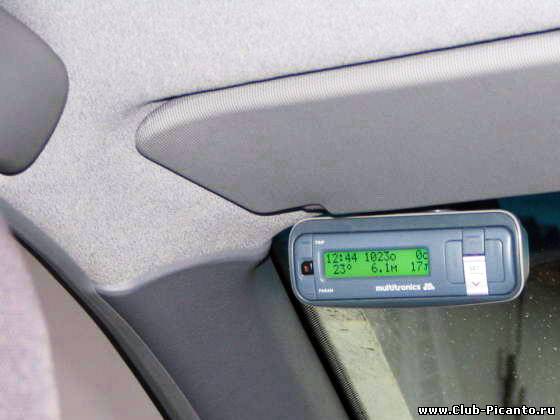

Установка в KIA Picanto фото almihAM Чебоксары
Multitronics TC50 UPL/GPL
Установка в KIA Picanto (рейстайлинг) фото Juch Белорецк
Установка в KIA Picanto фото oleg-izh Ижевск

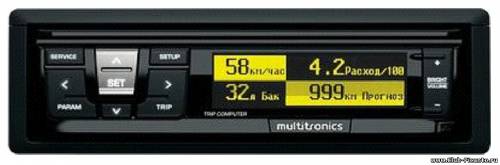

Для установки под магнитолу используются модели Multitronics RI-500, Rif 500 со съёмной панелью.
alex886 с.Еткуль Приобрел Multitronics RI-500 (UPL)
fepmail Москва Поставила бк Multitronics RIF-500 (GPL)
Multitronics VG1031 UPL/GPL, TC50 UPL/GPL, проявив творчество, так же можно установить в отсек под магнитолу. Фото с сайта http://nsskn.narod.ru
Подключение БК
Для KIA Picanto можно использовать 2 способа подключения:
I. только к диагностической колодке (режим работы с использованием линии диагностики) — рекомендуется для гарантийных машин, т.к., несмотря на меньшее число измеряемых параметров, не требует внесения изменений в электропроводку авто.
II. к диагностической колодке + (по необходимости) датчику скорости, форсунке, датчику уровня топлива и габаритам (смешанный режим работы с использованием линии диагностики) — позволяет БК использовать более точные данные, но требует внесения определенных изменений в электропроводку авто, за что Вас могут лишить гарантии.
Для получения более точных показаний после установки, не зависимо от её варианта, необходимо ввести поправки режимов измерений.
В зависимости от места установки датчика температуры, БК может измерять внешнюю или салонную температуру с помощью выносного датчика (идет в комплекте). Для измерения внешней температуры датчик устанавливается в передний, задний бампер (Juch Белорецк), (almihAM Чебоксары) или наружное зеркало заднего вида. Оригинальное место установки предложил almihAM Чебоксары — в гофру между средней стойкой и задней левой дверью авто (см. фото на форуме).
Как показала практика членов клуба, не зависимо от места установки, при нагреве авто, салона авто или двигателя показания внешней температуры, в той или иной степени, изменяются и отличаются от реальных, особенно в холодное время года.
Для измерения температуры в салоне одной из наиболее оптимальных является зона у рулевой колонки ниже панели приборов.
1. СОЕДИНЕНИЕ С ДИАГНОСТИЧЕСКОЙ КОЛОДКОЙ И ПОДКЛЮЧЕНИЕ ПЕРЕХОДНИКА.
Для подключения БК подключите к колодке диагностики OBD-II (Евро-3) а/м вилку OBD-II, расположенную на соединительном шлейфе БК. При необходимости подключите к 9-ти контактному разъему шлейфа БК переходник из комплекта прибора. Он потребуется для соединений с ДУТ, габаритами и т.д.
Разъем диагностической колодки находится снизу слева под торпедо (легко нащупывается рукой).
фото 78rus ЛЕНИНГРАД
БК работает по протоколу OBD-2Q (базовая модель Пиканто) или OBD-CAN (Пиканто рейстайлинг).
Если при включении БК определил протокол как БОШ 7 – перейдите в ручной режим выбора протокола и выберете соответствующий Вашей модели авто протокол.
3. РЕЖИМ ЗАМКА ЗАЖИГАНИЯ
Можно подключить виртуальный или физический замок зажигания.
Виртуальный замок зажигания svab Москва
Подключаетесь только к диагностической колодке и устанавливаете режим «замок виртуальный». После запуска двигателя БК должен сам включаться, а когда глушите двигатель отключаться (через некоторое время).
Физический замок зажигания k60 Курск
Необходимо желтый провод переходника (контакт №3) подключить к проводке авто в место, где появляется +12 вольт после поворота ключа зажигания. Для этих целей, в том числе чтобы не лишится гарантии, можно использовать переходник подключения магнитолы. После этого в настройках БК установите «физический замок» зажигания.
Если используется режим «Замок Вирт», данный провод можно не подключать.
4. ДАТЧИК УРОВНЯ ТОПЛИВА
Версии протоколов OBD-2Q и OBD CAN, используемые в наших авто, не поддерживают чтение бака по линии диагностики при установке БАК ДУТ ЭБУ.
Для подключения датчика ДУТ к БК зеленый провод от клеммы №8 переходника разъема БК из комплекта прибора присоедините к цепи датчика ДУТ. В случае, если Вы не используете режим «Бак ДУТ», выполнять не нужно.
Для ориентации. На фото основание задних сидений, сиденья откинуты.
От датчика на разъем F03 (контакт 1).
Другой провод (земля) 0,5 B на разъем F03 (контакт 3), далее на кузов в точку G10 (нас не интересует).
Для ориентации. На фото: надпись “Left front door”) расположена в проеме водительской двери, а надпись “MF21(18P)” расположена на полочке для левой ноги водителя.
И так цепь ДУТ: F03 (контакт 1), далее MF11(контакт 9) и далее на панель приборов (к-т14).
Расположение разъема MF11 удобно для подключения. Нас интересует разъем MF11(контакт 9), цвет провода Красно/Oранжевый, диаметр 0,5.
5. ГАБАРИТЫ
Подключите провод контакта №6 переходника БК методом скрутки к любой цепи а/м на которой появляется напряжение «+12В» при включении габаритных огней авто. Соединение заизолируйте.
Если Вы не хотите использовать режим ГАБАРИТЫ, соединение выполнять не нужно.
Не обязательно, но удобно.
6. ФОРСУНКА
Синий провод от клеммы №1 переходника БК.
КИА Пиканто
almihAM Чебоксары — Когда хотел подключить форсунку — пришлось искать откуда снимать показания. У меня на мультитрониксе синий провод. Я его временно удлинил, чтобы он доставал до моторного отсека. Снял кожух с форсунки — там по два провода: малиновый (видимо плюс) и другого цвета. Вот к этому проводу и нужно подключать. Выяснил это так — на провод (синий от БК) к концу прицепил иглу и методом тыка через изоляцию (с отстегнутой пластмассой датчика форсунки), на заведенном двигателе смотрел показания оборотов БК. С малинового (красного) провода данные не снимает. На крайнем цилиндре второй провод у меня желтый, на следующем зеленый. Дальше не смотрел — туда лезть неудобно.
Ну вот, определил какой провод под панелью искать — полез под панель. Со стороны водителя не нашел эти провода, перебрался в ноги пассажиру. Вот. То, что доктор прописал. У правой стенки мозги. Таким же способом (игла на конце провода) определил нужный. Я нашел желтый, на него и подключился. Перевел БК в режим снятия показаний с форсунки — данные значительно ниже, чем с ЭБУ. Даже на холостых было 0,8 мгновенный расход, стало 0,6.
КИА Пиканто рейстайлинг
Juch Белорецк — К форсунке подключил прямо под капотом авто, там не помню уже какой цвет, но они идут от форсунки парно, один цвет одинаковый у всех, а вот цветной как раз к БК.
Если Вы не хотите использовать установки связанные с использованием форсунки ОБОРОТЫ ФОРС, РАСХОД ФОРС подключение не выполнять.
7. ДАТЧИК СКОРОСТИ
Фиолетовый провод от клеммы №9 переходника разъема БК
=ant= Орехово-Зуево Датчик скорости должен быть на коробке передач, а провода от него идут в приборную панель.
8. ДАТЧИК ТЕМПЕРАТУРЫ
Длинный провод с датчиком температуры расположите внутри переднего или заднего бампера в месте, защищенном от попадания грязи, воды и снега, либо в любом другом месте, максимально изолированном от потоков нагретого двигателя, а также нагреваемых двигателем или солнцем деталей. Имейте в виду, что при попадании влаги внутрь датчика температуры его правильная работа не гарантируется.
. Неиспользованные проводники переходника БК необходимо РАЗДЕЛЬНО заизолировать.
