Как снять стартер на киа спортейдж 3

Для автомобилей Kia Sportage 1 и следующих поколений, присущи неисправности стартера. Они совпадают друг с другом, проявляются одинаково. Стартер Киа Спортейдж – непростой прибор.

Эдуард Леонтьев

При этом, каждый автомобилист может произвести его замену самостоятельно. А вот отремонтировать механизм без имеющегося опыта не получится.

Стартер на Киа Спортейдж

Диагностика неисправностей стартера Киа Спортейдж 1

Электрические проблемы

Если машина не заводится, нужно проверить работоспособность электрических элементов. Рассмотрим источники проблемы:

  • Недостаточный заряд аккумуляторной батареи. В данном случае, за дефект стартера принимают разряженный АКБ. Чтобы не ошибиться, надо проверить заряд и прочность закрепленных клемм.
  • Отказало зажигание. Часто случается в Киа Спортейдж 3. За поломку детали, принимают повреждение соединяющих контактов.

Электрические проблемы стартера Киа Спортейдж 1

Механические неисправности

Эти недочеты связаны с механическими элементами узла. Подобные неисправности сопровождаются шумом, звуками. К примеру, посвистыванием или скрежетанием. С этим связаны следующие неполадки:

  • Нарушение зубцов шестеренки. При этом, передача усилий на маховик прекращается.
  • Заедание ротора или статора. Можно заметить поломку по прекратившейся работе электрического двигателя.
Читайте также:  Киа спектра внутренний шрус правый болтается

Механические неисправности стартера Киа Спортейдж

Диагностика

Ниже представлены стартерные неисправности, а также их диагностирование.

Признак Причина Устранение
Стартер вибрирует или издает звуки Неправильное закреплены или ослаблены болты Проверить детали крепления
Маховик неподвижен, якорь совершает вращение Пробуксовывание муфты свободного хода Замена муфты
Включая зажигание, слышен треск Обрыв обмотки реле или замыкание Замена реле

Диагностика неисправностей стартера Киа Спортейдж 1

Какой стартер для Киа Спортейдж выбрать

В начальной модификации NB-7 2.0 МТ бензин 1995 года выпуска установлена деталь прямого привода (без редуктора) 12 – вольтовая 0,9 Квт

Если нужна замена стартера Kia Sportage, то можно выбрать один из представленных ниже приборов:

Выбор стартера для Киа Спортейдж

Как снять и заменить стартер Киа Спортейдж

Произвести замену самому нетрудно. Перед этим, отключите кабель от отрицательной клеммы АКБ, снимите защиту двигателя.

Дизельный мотор

  1. Выкручиваем болты крепления прибора. Сделать это лучше из-под капота.
  2. Автомобиль поднимаем на домкрате.
  3. Снимаем кабели клемм. Не утеряйте стопорную шайбу.
  4. Скрутите два нижних болта и снимите стартер.

Установка на место производится в обратном порядке. Обязательно, затяните крепления потуже.

Замена стартера Киа Спортейдж

Бензиновый двигатель

В этом случае, деталь располагается над выпускным коллектором. Замена производится по следующему алгоритму:

  1. Выкручиваем 2 болта с выпускного коллектора, снимаем нижние болты кронштейна.
  2. Изымаем кронштейн.
  3. Откручиваем гайку, крепящую стартер. Вытаскиваем механизм из купола. И подвешиваем на проволоке.
  4. Сверху отсоединяем шнур от клеммы.
  5. Снимаем стартер снизу.

Установка производится в обратном порядке. Уделите внимание затяжке болтов, закрепляющих кронштейн.

Снятие стартера

С наступлением небольших холодов. Стартер перестал крутиться, втягивающее щелкает и тишина. АКБ пять лет сдох. Но перед покупкой решил проверить, поставил другой АКБ, стартер не крутится. Снятием заниматься было некогда, решил на выходных снять, к выходным потеплело, и стартер сволочь крутиться как новый, и так до следующего похолодания. Выбрал время 31декабря (лучшего не нашлось). Грешил на пятаки. Согласно инструкции по ремонту, чтобы снять стартер надо пол двигателя разобрать. Решил с низу попробовать. В интернете можно ли снизу снять стартер информации не нашел, решил попробовать. Снимать в следующей последовательности:
1. Отсоединить АКБ
2. Снять защиту двигателя
3. Открутить нижний болт крепления стартера с низу.
4. Верхний болт снять посложнее с низу но если есть хотя бы средний набор инструментов, открутить снизу можно. Но уйдет минут пять. Или снять воздушный фильтр (5мин) и откручивать с верху.
5. Откручиваем «Н» образную пластину возле стартера. Она поддерживает пластиковую систему подачи воздуха.
6. Снимаем с креплений все провода возле стартера
7. Вынимаем стартер, и откручиваем «+» и снимаем разъем из втягивающего.
Сборка в обратном порядке. Фото неделал там все просто.
Втягивающее оказалось неразборным. Разобрать конечно можно попробовать, но вот собрать?
Контакты на втягивающем были не очень чистые, но и нержавые. Все почистил. И стартер снова заработал даже когда снова похолодало. Времени на снятие с учётом проб и ошибок и того, что первый раз снимал ушло час-полтора, поставил на место минут за 30.

Кому интересно ссылка на инструкцию по ремонту, можно скачать на андроид. Там ещё есть каталог запчастей с кодами

Система пуска двигателя Kia Sportage с 2016 года

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
электросхема Kia Sportage , скачать электросхему Kia Sportage , электрооборудование Kia Sportage , схема электрооборудования Kia Sportage , двигатель Kia Sportage

4. Система пуска двигателя

Снятие и установка стартера

Бензиновые двигатели 1,6 л

Снятие

1. Отсоединить отрицательную клемму от аккумуляторной батареи.

2. Снимите лоток аккумуляторной батареи (подробнее, см. соответствующий раздел в данной главе).

3. Снимите воздуховод и воздухоочиститель в сборе (подробнее, см. соответствующий раздел в главе Система впуска и выпуска).

4. Отсоедините провод (В) стартера от вывода «B» электромагнита, а затем – разъем (А) от вывода «S», как показано на рисунке ниже.

5. Выкрутите 2 болта крепления стартера, затем снимите стартер (А), как показано на рисунке ниже.

Установка

1. Установка производится в последовательности обратной снятию. Болт крепления стартера:49,0 — 63,7 Н∙м.

Бензиновый двигатель 2,0 л

Снятие

1. Отсоедините отрицательную клемму от аккумуляторной батареи.

2. Снимите воздуховод и воздухоочиститель в сборе (подробнее, см. соответствующий раздел в главе Система впуска и выпуска).

3. Отсоедините провод (А) стартера от вывода «B» электромагнита, а затем отсоедините разъем от вывода «S» (В), как показано на рисунке ниже.

4. Выкрутите 2 болта крепления стартера, затем снимите стартер (А), как показано на рисунке ниже.

Установка

1. Установка производится в последовательности обратной снятию. Болт крепления стартера: 49,0 — 63,7 Н∙м.

Дизельный двигатель 1,7 л

Снятие и установка

1. Выключить зажигание и отсоединить отрицательный (–) провод от АКБ.

2. Отсоедините кабель (A) стартера от клеммы «B» электромагнита, а затем – разъем (B) от клеммы «S».

3. Снимите воздуховод воздушного фильтра (см. главу 11 «Система впуска и выпуска»).

4. Снимите аккумуляторную батарею и лоток батареи (см. главу 12 «Электрооборудование двигателя»).

5. Выверните болты (A) крепления стартера.

Примечание:
Болт крепления стартера: 49,0

7. Установка выполняется в порядке, обратном снятию.

Дизельный двигатель 2,0 л

Снятие

1. Выключить зажигание и отсоединить отрицательный (–) провод от АКБ.

3. Снимите нижнюю крышку моторного отсека.

4. Снимите вентилятор системы охлаждения (подробнее, см. соответствующий раздел в главе Система охлаждения).

5. Извлеките крепежный штифт (A) жгута проводки АКБ, показанный на рисунке ниже.

6. Отверните гайку крепления электромагнита «В» стартера, затем отсоедините кабель (A) стартера и разъем (B) ST, как показано на рисунке ниже. Гайка крепления вывода «B» электромагнита стартера: 9,8 – 11,8 Н∙м.

7. Выкрутите крепежные болты и снимите стартер (A), как показано на рисунке ниже. Болт крепления стартера: 49,0 — 63,7 Н∙м.

Установка

1. Установка производится в последовательности обратной снятию.

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Оплата и скачивание в целях безопасности происходит из личного кабинета.

Автоматический переход через 10 секунд.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

После нажатия на кнопку «КУПИТЬ» автоматически запуститься платежная система, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.).

После указания данных карты или других платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.

Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Источник

Снятие и установка стартера

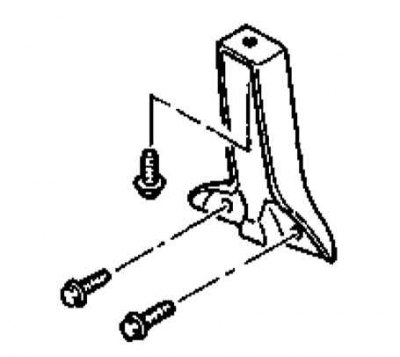

2. Выверните два верхних болта крепления опорного кронштейна впускного трубопровода.

3. Вывесьте автомобиль над землей.

4. На моделях с РКПП выверните два крепежных болта и отведите в сторону исполнительный цилиндр сцепления.

5. Выверните два нижних крепежных болта и снимите опорный кронштейн впускного трубопровода.

6. Выверните два верхних болта крепления стартера.

7. Выверните нижний крепежный болт, высвободите стартер из купола сцепления (модели с РКПП)/гидротрансформатора (модели с АТ) и, подперев, зафиксируйте его в двигательном отсеке.

8. Опустите автомобиль на землю.

9. Сверху отсоедините электропроводку от клеммы S стартера.

10. Отпустите крепежную гайку и отсоедините электропроводку от клеммы В (1) стартера, — не оброните стопорную шайбу.

11. Вновь поднимите автомобиль, отведите в сторону косу электропроводки трансмиссии и через низ извлеките стартер из двигательного отсека.

Установка

1. Заведите стартер в двигательный отсек.

2. Опустите автомобиль на землю и подсоедините электропроводку к клемме В стартера, — не забудьте посадить стопорную шайбу, проследите за надежностью затягивания гайки.

3. Подсоедините электропроводку к клемме S.

4. Заведите на штатное место опорный кронштейн впускного трубопровода и зафиксируйте его двумя верхними болтами.

5. Поднимите автомобиль и заведите стартер на свое штатное место.

6. Вверните сначала два верхних крепежных болта, затем нижний.

7. Выровняйте стартер, затем затяните три крепежных болта с требуемым усилием (37÷54 Нм).

8. Вверните и затяните с требуемым усилием (37÷54 Нм) нижние болты крепления опорного кронштейна впускного трубопровода.

9. На моделях с РКПП установите на место исполнительный цилиндр сцепления, — усилие затягивания крепежных болтов также составляет 37÷54 Нм.

10. Опустите автомобиль на землю и затяните с требуемым усилием (37÷54 Нм) верхние болты опорного кронштейна впускного трубопровода.

Дизельные модели

Детали установки стартера на дизельных моделях

1. Отсоедините отрицательный провод от батареи.

2. Выверните верхние болты крепления стартера.

3. Вывесьте автомобиль над землей.

4. Отсоедините электропроводку от клемм В и S стартера, — постарайтесь не потерять стопорную шайбу при отпускании крепежной гайки клеммы В.

5. Выверните нижние крепежные болты и снимите стартер.

6. Установка производится в обратном порядке, — проследите за соблюдением требований Спецификаций Главы Системы электрооборудования двигателя к усилиям затягивания резьбового крепежа.
