Органы управления автомобиля Kia Spectra
Отопление (кондиционирование) и вентиляция салона
Рис. 1.8. Системы отопления, вентиляции и кондиционирования: 1 – сопла обдува стекол боковых дверей; 2 – боковые сопла; 3 – сопла обдува ветрового стекла; 4 – ц
Замки дверей автомобиля
Замки всех дверей, а при отказе дистанционного привода и замок крышки багажника, отпирают одним ключом, которым также включают зажигание. Боковые двери открываю
Электрические стеклоподъемники
Стекла передних и задних дверей опускные. На автомобили KIA Spectra всех комплектаций установлены электростеклоподъемники всех дверей. Внимание! Поднимающееся с
Ремни безопасности на передних сиденьях
Автомобиль укомплектован ремнями безопасности на передних сиденьях с инерционными катушками, оснащенными преднатяжителями. У ремней передних сидений предусмотре
Ремни безопасности на задних сиденьях
Для крайних пассажиров на заднем сиденье установлены инерционные ремни безопасности, а для среднего пассажира предусмотрен поясной статический (неинерционный) р
Подушки безопасности
На автомобиле установлены фронтальные подушки безопасности водителя и переднего пассажира. Подушка безопасности служит дополнительным средством защиты для прист
Установка детского сиденья
Безопасное расположение детей в салоне автомобиля возможно только при использовании специальных детских сидений. При установке детского сиденья руководствуйтесь
Регулировка положения передних сидений
Для обеспечения наиболее удобной посадки людей разного роста и телосложения положение сидений водителя и переднего пассажира может быть изменено как в продольно
Складывание спинки заднего сиденья
Для перевозки длинномерных предметов предусмотрена возможность складывания вперед спинки заднего сиденья, причем каждая из обеих частей спинки при необходимости
Регулировка положения рулевого колеса
На автомобиль установлена рулевая колонка, регулируемая по углу наклона. Перед поездкой отрегулируйте положение рулевого колеса так, чтобы было удобно управлять
Зеркала заднего вида
На автомобиль устанавливают наружные зеркала заднего вида с ручной регулировкой положения или с электроприводом. Внутреннее зеркало также регулируется. Положени
Освещение салона
Для общего освещения салона в средней части обивки крыши установлен плафон внутреннего освещения, который при закрытых дверях включают перемещением клавиши выкл
Противосолнечные козырьки
Противосолнечные козырьки предназначены для защиты глаз водителя и переднего пассажира от ослепления лучами солнца. В зависимости от направления солнечных лучей
Открывание и закрывание капота
Для получения доступа в моторный отсек. . потяните на себя рукоятку привода замка капота. Затем приподнимите капот и через образовавшуюся щель нажмите левой
Крышка багажника
Замок крышки багажника может быть разблокирован как с помощью дистанционного тросового привода, так и ключом, прикладываемым к автомобилю. 1. Потяните на себя р
Рычаг управления коробкой передач
На автомобиль устанавливают (в зависимости от комплектации) механическую или автоматическую коробку передач. Механической коробкой передач управляйте согласно с
Панель приборов
На панели приборов расположены следующие органы управления и контрольно-измерительные приборы (см. рис. 1.6).
1, 10 – боковые сопла системы вентиляции и отопления салона. Предназначены для направления потока воздуха из отопителя, кондиционера или системы вентиляции. Направление потока воздуха изменяют поворотом рукоятки, установленной в центре сопла (вправо-влево), или самой решетки (вверх-вниз).
2 – рулевое колесо. В ступице рулевого колеса расположены клавиши выключателя звукового сигнала 1 и фронтальная подушка безопасности водителя 2. Нажатием на одну из клавиш выключателей 1 включают звуковой сигнал.
3 – комбинация приборов.
4 – выключатель передних противотуманных фар. Противотуманные фары включают нажатием на клавишу выключателя при повернутой во второе (габаритное освещение) или третье (ближний/дальний свет) положение рукоятке рычага переключателя наружного освещения и указателей поворота, одновременно в клавише загорается лампа. При повторном нажатии на клавишу противотуманные фары выключаются.
5 – выключатель обогрева заднего стекла. Обогреватель заднего стекла может быть включен, когда ключ замка зажигания находится в положении «ON». Для включения обогрева заднего стекла нажмите на выключатель, при этом загорится контрольная лампа в комбинации приборов. При повторном нажатии на выключатель обогрев заднего стекла выключается.
Примечание. Если на автомобиле установлены обогреваемые зеркала заднего вида, то при включении обогрева заднего стекла включается и их обогрев.
Внимание! Для того чтобы не допустить полного разряда аккумуляторной батареи, не пользуйтесь обогревом заднего стекла при неработающем двигателе.
Внимание! Во избежание повреждения нагревательного элемента обогревателя заднего стекла протирайте стекло мягкой тканью только в горизонтальном направлении.

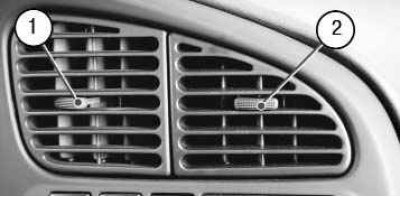

6 – центральные сопла системы вентиляции и отопления салона. Предназначены для направления потока воздуха из отопителя, кондиционера или системы вентиляции. Направление потока воздуха изменяют поворотом рукояток 1 или 2 (вправо-влево), установленных в центре сопел, или самих решеток (вверх-вниз).
7 – выключатель аварийной сигнализации. При нажатии на клавишу выключателя загораются мигающим светом все указатели поворота и соответствующие им лампы в комбинации приборов. При повторном нажатии на клавишу сигнализация отключается.
Примечание. Аварийная сигнализация работает при любом положении ключа в выключателе (замке) зажигания.
- H — установка показания часов. При нажатии на кнопку до момента ее отпускания происходит быстрая смена показаний часов;
- М — установка показания минут. При нажатии на кнопку до момента ее отпускания происходит быстрая смена показаний минут;
- R — кнопка установки показаний часов по сигналу точного времени функционирует при включенном зажигании. Если кнопка нажата в момент сигнала точного времени, показания минут устанавливаются на ноль, а показания часов, если кнопка нажата в пределах первой половины часа, остаются неизменными. Если кнопка нажата в пределах второй половины часа, показания часов увеличиваются на один час.
9 – фронтальная подушка безопасности переднего пассажира.
11 – вещевой ящик. Служит для хранения мелких вещей и открывается при нажатии на ручку замка вверх.
12 – блок управления отопителем и кондиционером, см. «Отопление (кондиционирование) и вентиляция салона».
13 – прикуриватель. Для пользования прикуривателем нажмите на кнопку его подвижной части. После нагрева спирали примерно в течение 10–20 с подвижная часть автоматически со щелчком вернется в исходное положение — прикуриватель можно извлечь для использования.
Внимание! Повторно включать прикуриватель можно не ранее чем через 20 с.
Внимание! Не удерживайте принудительно прикуриватель в нажатом положении.
Внимание! Не используйте патрон прикуривателя для подключения мощных электрических приборов (электрокофеварка и пр.) – это может привести к повреждению электрооборудования автомобиля.
Внимание! Если кнопка прикуривателя не возвращается в исходное положение через 30 с после включения, извлеките прикуриватель из патрона, чтобы не допустить перегорания спирали.

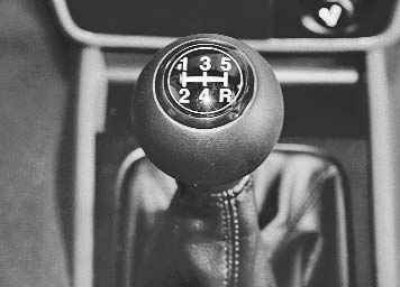

14 – рычаг переключения передач механической коробки передач или селектора автоматической коробки передач (подробнее см. «Рычаг управления коробкой передач»).
15 – рычаг стояночного тормоза. Для того чтобы затормозить автомобиль стояночным тормозом, поднимите рычаг до упора вверх. В комбинации приборов загорится красным светом контрольная лампа. Для того чтобы растормозить автомобиль, потяните рычаг немного вверх, нажмите на кнопку в торце рукоятки рычага и опустите рычаг до упора вниз. Контрольная лампа должна погаснуть.
16 – пепельница. При нажатии на крышку пепельница автоматически выдвигается. Для того чтобы убрать пепельницу, нажмите на ее крышку до срабатывания фиксирующего устройства.
Для очистки пепельницы извлеките ее из корпуса, нажав на фиксатор.
Для извлечения ключа из замка зажигания автомобиля с автоматической коробкой передач сначала переведите рычаг селектора управления коробкой передач в положение «Р» (стоянка), а затем поверните ключ в замке в положение «LOCK» (блокировка). Извлеките ключ из замка зажигания.
Для гарантированного блокирования вала рулевого управления поверните рулевое колесо вправо или влево до щелчка.
Для выключения противоугонного устройства вставьте ключ в замок зажигания и, слегка поворачивая рулевое колесо вправо-влево, поверните ключ в положение «ACC» или «ON»;
- ACC (дополнительное оборудование) – зажигание выключено, ключ не вынимается, рулевое управление разблокировано, включены цепи питания звукового сигнала, наружного освещения, сигнализации дальним светом фар, радиооборудования, прикуривателя и пр.;
- ON (включено) – зажигание включено, ключ не вынимается, рулевое управление разблокировано. Включены зажигание, приборы и все электрические цепи;
- START (стартер) – включены зажигание и стартер, ключ не вынимается, рулевое управление разблокировано. Это положение ключа нефиксированное, при отпускании ключ под действием усилия пружины возвращается в положение «ON».

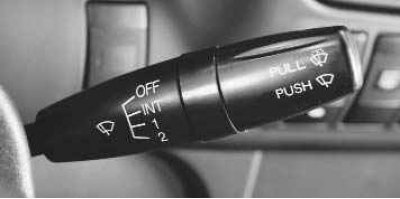

- OFF — стеклоочиститель выключен;
- INT — прерывистый режим работы;
- 1 — постоянный режим работы с низкой скоростью;
- 2 — постоянный режим работы с высокой скоростью.
Примечание. Для выполнения одного цикла работы стеклоочистителя (для удаления с ветрового стекла влаги) переведите рычаг переключателя вперед и отпустите его, при этом рычаг стеклоочистителя вернется в положение «OFF».
19 – выключатель задних противотуманных фонарей. Задние противотуманные фонари можно включить, если включены фары головного света или противотуманные фары (при их наличии на автомобиле). Для включения задних противотуманных фонарей нажмите на кнопку выключателя, при этом в комбинации приборов загорится контрольная лампа. При повторном нажатии на кнопку фонарь и контрольная лампа выключатся.
20 – рукоятка привода замка капота (подробнее см. «Капот»).

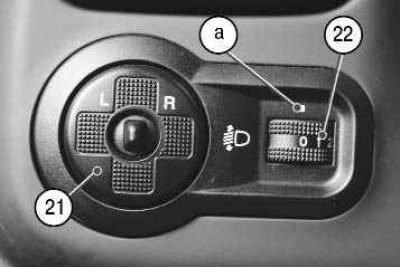

21 – блок управления наружными зеркалами заднего вида.
- 0 – один водитель или водитель и пассажир на переднем сиденье;
- 1 – все места заняты;
- 2 – все места заняты и груз в багажнике;
- 3 – один водитель и груз в багажнике.

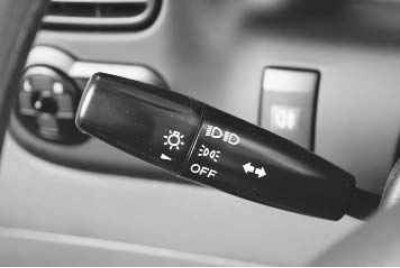

23 – переключатель наружного освещения и указателей поворота. Рычаг переключателя наружного освещения и указателей поворота работает в следующих режимах:

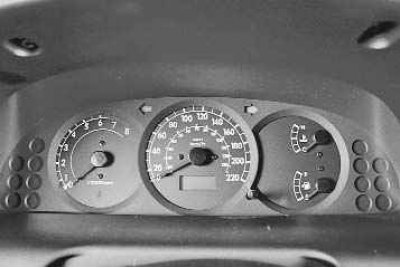

Рис. 1.7. Комбинация приборов
1 – включение сигнальных огней указателей поворота. Переведите рычаг вверх или вниз до включения указателей поворота, при этом в комбинации приборов загорается мигающим светом контрольная лампа 7 или 10 (рис. 1.7). После завершения поворота переключатель автоматически вернется в нейтральное положение;
- первое — все выключено;
- второе (фиксированное) – включены габаритный свет в передних и задних фонарях, а также подсветка комбинации приборов;
- третье (фиксированное) – включен ближний свет фар (чтобы включить дальний свет фар, отведите рычаг от себя, при этом в комбинации приборов загорится контрольная лампа).
Примечание. Если выключатель (замок) зажигания находится в положении «LOCK» или «ACC», при включенном наружном освещении в момент открывания двери водителя включится зуммер, напоминающий о необходимости выключить освещение.
