Киа спектра распиновка магнитолы цвета проводов

Качественный звук делает поездки на машине в разы приятнее, но перед тем как наслаждаться любимой музыкой, необходимо правильно подключить магнитолу. Данная процедура не является очень сложной, но в связи с тем, что каждый производитель автомобилей и магнитол использует свои разъемы, могут возникнуть некоторые трудности с установкой. На помощь придет подключение магнитолы по цвету проводов.

Меры предосторожности

Нужно понимать, что неправильное подключение автомагнитолы может привести к неприятным последствиям:

• Поломке магнитолы;
• Ухудшению качества звука;
• Короткому замыканию проводки;
• В редких случаях при неправильном подключении магнитолы к аккумулятору можно быстро его разрядить. Иногда это может стать причиной возгорания.

Чтобы не тратить свое время, можно воспользоваться услугами автомастерской, однако при этом нужно быть готовым потратить определенную сумму, которую выставит сервис за подключение. К тому же стоит учитывать, что стоимость подключения автомагнитолы на иномарке (к примеру, Тойоте) будет выше. Учитывается и марка автомагнитолы. Так, магнитола Пионер (являющаяся самой распространенной и любимой у автомобилистов) будет стоить дешевле, чем магнитола Сони или Кенвуд.

Но если у автолюбителя есть желание разобраться в устройстве, возможность потратить пару часов и, что не менее важно, желание сэкономить приличную сумму денег, то далее в статье будет подробно описано, как подключить автомагнитолу по цветам проводов.

Варианты устройства автомагнитолы

Все магнитолы производятся по стандартам той фирмы, которой они принадлежат. Вышеупомянутые Пионер, Кенвуд и Сони производятся в соответствии со стандартами своих компаний. Однако каждая из них имеет стандартный ISO-переходник. Аналогично на каждой машине имеется стандартный штекер под этот переходник.

Исходя из этого, может возникнуть одна из трех ситуаций:

• Первый вариант является идеальным. В автомобиле выведены все провода. Все подключено согласно стандартам и выведено под ISO-разъем. Сложностей в данном случае не возникнет. Нужно только подключить этот разъем к магнитоле.
• Второй случай, когда все провода выведены правильно, но разъем не подходит. В этом случае можно приобрести проводник, которых в специализированных магазинах продается великое множество, подключить магнитолу через проводник и наслаждаться качественным звуком.
• Последний вариант: провода не выведены в один разъем или их вовсе нет.

Третий вариант является самым проблемным, и поэтому далее нужно рассмотреть именно его.

Обозначение проводов по цветам

Для работы правильного подключения в обязательном порядке нужно знать цвета проводов и их обозначение. Схема проводов магнитолы по цветам представлена на фото. На всех авто и магнитолах (Пионер, Сони и Кенвуд и других) принято определенным цветом обозначать принадлежность провода. Стоит отметить, что провода магнитолы по цветам различаются и по наличию или отсутствию полоски. Так, все провода, имеющие полосу, являются минусом, а без полосы – плюсом.

• Плюс зажигания – красный;
• Левый передний динамик – белый и белый с полосой;
• Правый передний динамик – серый и серый с полосой;
• Левый задний динамик – зеленый и зеленый с полосой;
• Правый задний динамик – фиолетовый с фиолетовой полосой;
• Антенна – синий;
• Усилитель – синий с полосой.

Подключение автомагнитолы

При подключении магнитолы нужно строго соответствовать схеме. Для питания автомагнитолы нужно подключить желтый провод к плюсу аккумулятора. Черный провод выводится на массу, это заземление. Красный провод запитывается от замка зажигания. В идеале его нужно подключить так, чтобы он запитывался только тогда, когда ключ в положении АСС.

Поскольку сложности установки возникают именно при отсутствии ISO-переходника, то все провода должны быть зачищены и после заизолированы. Идеально подойдут многожильные медные провода с силиконовой изоляцией. По окончании прокладки проводов их можно объединить в стандартный переходник, но можно и заизолировать их с проводами магнитолы. Главное, чтобы цвет проводов магнитолы и автомобиля соответствовал друг другу.

Существует несколько других нежелательных вариантов подключения автомагнитолы к автомобилю. Большинство автомобилистов, не желая возиться с подключением желтого провода к аккумулятору, подключают его вместе с красным к замку зажигания. Это лишает магнитолу большей мощности и не позволяет получить качественный и мощный звук. Аналогично происходит при запитывании магнитолы от прикуривателя.

Бывает так, что подключение желтого и красного провода осуществляется на аккумулятор. Достоинства этого подключения заключаются в том, что магнитола постоянно находится в режиме ожидания и готова к работе. Однако такой способ быстро его сажает. Поэтому стоит задуматься, что важнее: независимая от замка зажигания работа магнитолы или долговременная работа аккумулятора?

Подключение колонок

Цвета проводов колонки магнитолы уже были описаны выше. Поэтому в соответствии с ними можно спокойно подключить любые колонки.

Сегодня почти все автомагнитолы ориентированы на 4 динамика: два спереди и два сзади. Стоит отметить, что мощная аудиосистема имеет вывод плюса и минуса к каждой колонке. Слабая же аудиосистема имеет вывод только плюса. Поэтому минус от колонки выводится на общую массу. Для получения более качественного звучания лучше всего соблюсти плюс и минус контактов.

Если после установки возникает некачественное звучание, существует простой и эффективный способ правильности подключения. Нужно перевести звук на передние колонки, после перевести звучание на одну колонку, к примеру, левую. Включить музыку на полную громкость до появления хрипов или искажений. После этого перевести звук на 2 передние колонки.

Если звук стал громче и остался качественным, то подключение осуществлено верно. Если изменений в громкости не произошло, или появились искажения, то нужно проверить, правильно ли подключены плюс и минус.

Как видно, подключение автомагнитолы по цвету проводов не является сложным и при внимательном подходе займет не более 2-3 часов.

Я один раз перепутал провода когда подключал колонки. Не знаю как так вышло, скорее всего просто невнимательность. В результате колонки работали в противофазе и глушили друг друга, от чего звук сильно портился.

У меня в машине левый динамик от магнитолы сильно хрипит. Может быть это из-за того, что я неправильно подключил саму магнитолу? Я не уверен в правильности ее подключения, так как занимался этим, впервые, и мог что-нибудь напутать.

Подскажите,почему у меня при включеии габаритов выключается автомагитола?

Сколько ампер предохранитель в магнитоле FUSIOL

Обычно стоят либо 10 либо 15.ампер

Ребят,всем привет. недавно купил эпику 10 год. На ней уже стояла китайская магнитола,хочу поставить родную а фишки срезаны каким то деб……м, кому не трудно могли бы скинуть схему как подключить . по цвету проводов

Распиновка ISO или разводка выводов – определение каждого контакта электрического соединения в разъеме или схеме согласно соответствующей нумерации и функциональности. Акустическая система любого производителя подсоединяется к штатным ISO разъемам автомобиля. Грамотная распиновка поможет получить на выходе хороший звук и не сжечь при этом разъемы напряжением. Разобраться в проводах можно с помощью стандартных схем. Вы сможете установить любую марку автомагнитолы, не имея специализированных знаний в электрике. Работая с нестандартными коннекторами, не забывайте о безопасности. «Прозванивайте» провода, используя мультиметр.

Что такое iso

ISO – международная организация, которая занимается разработкой стандартов и нормативных документов для разных отраслей. Аббревиатура одинаково звучит на всех языках. Российский производитель, работающий в соответствии со стандартами, маркирует свою продукцию аббревиатурой «ISO» или «ИСО». Все известные разработчики автомобильных магнитол оснащают продукцию стандартными штекерами двух видов. Каждый выглядит, как восьмиконтактный прямоугольный разъем.

Распиновка стандартного евроразъема

Евроразъемом называют стандартный штекер, который используют в большинстве стран мира. При подключении оборудования можно столкнуться с запутанными в пучок нестандартными проводами. Решается эта проблема приобретением переходников и распиновкой фишек магнитолы.

Стандарты 1din и 2din

Разъемы акустических систем бывают двух видов: нестандартные от компании-производителя в основном штырькового вида и стандартизированные европейские, которые находятся сзади. Установка оборудования со специальным аудиоразъемом от производителя потребует использование специального фирменного коннектора. Если штекер ISO, то подключиться нему можно напрямую. Евроразъемы бывают двух видов 1din и 2din, разница в высоте автомагнитол. Двухблочный в два раза выше, подсоединяется не ко всем автомобилям, потому что на панели нет места под нужные размеры.

Магнитолы с европейским 1din самые распространенные.

При установке автомагнитол применяют провода с маленьким диаметром 1,5-2 мм, для силовых линий – с большим сечением. Несоблюдение этих простых правил исказит звук, выведет оборудование из строя.

Производители в Японии, США и некоторые китайские применяют стандарт 2din.

Верхний силовой разъем А

Штекер используют для питания электричеством ресивера, антенны и усилителя, а также при необходимости управления подсветкой или при отключении сигнала звука. Применяют стандартную маркировку по цветовой гамме. Выходы 1-3 и 6 в акустике низкого и среднего ценового сегмента не используются, они предназначены для дополнительных опций продукции высокого класса.

Типы подключения

• Первый – соединение в цоколе проводов двух цветов желтого и красного, включение/выключение ресивера не зависит от зажигания. Способ не удобен тем, что предрасполагает к разрядке АКБ, если не выключить акустику;
• Второй – провод подключают через замок зажигания, желтый – к бортовому компьютеру.

Функциональное назначение выходов ресивера

ANT	Разъем применяется, если в автомобиле имеется выдвижная антенна
Remote	Возможно подключение несколько динамиков
Illumination	Позволяет менять интенсивность свечения устройства
Mute	Регулировка звука
А4	Включение/выключение

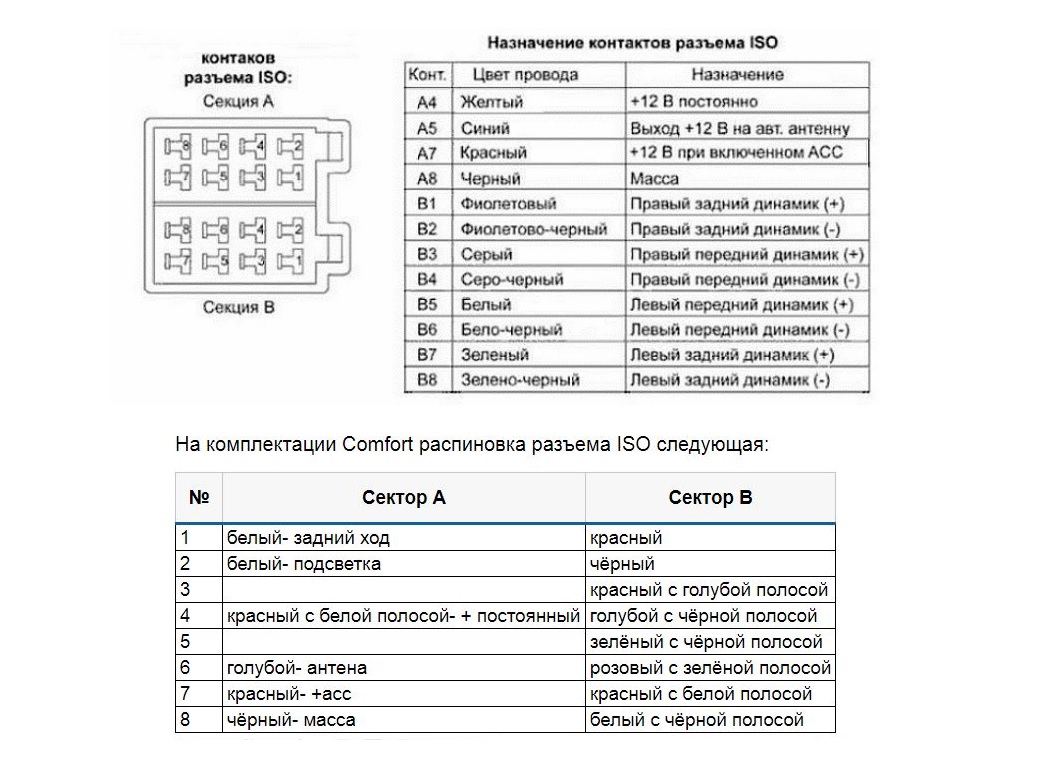

Распиновка ISO-разъема магнитолы

А 4	Цв. желтый	Аккумулятор + Питание
А 5	Цв. синий	Антенна.
А 6	Цв. оранжевый	Подсветка
А 7	Цв. красный	Зажигание, 12В. При отключении сброс параметров к заводским.
А 8	Цв. черный	Акустика

Нижний акустический разъем В

Применяют для подключения усилителей (2 кабеля на каждый). Звучание аппаратуры зависит от того, правильно ли подключены все разъемы. Главное – не перепутать, иначе акустика будет некачественной.

Правила подключения колонок по цветовой маркировке проводов

Цв. белый	Левая передняя
Цв. серый	Правая передняя
Цв. зеленый	Левая задняя
Цв. фиолетовый	Правая задняя

Двойной ИСО разъем

Штатные аудиосистемы некоторых автомобилей подключаются двойным штекером. Распиновка разъемов для них стандартная. Половинки контактов соединяются между собой прочной пластиковой перемычкой, фиксируются специальным зажимом. Для корректного монтажа используется направляющий паз, который исключает установку штекера в неправильном положении.

Черный присоединяет к магнитоле источник тока, коричневый – для акустики .

Переходники для iso разъемов

Срезка нестандартного штатного штекера и присоединение проводов напрямую не рекомендуется, потому что со временем соединение разболтается, может окислиться, придется спаивать не только проводку, потребуется дополнительный ремонт, замена перегоревших предохранителей. Иногда встречается акустика с тремя выходами, но она имеет стандаризированную маркировку и электросхемы, позволяющие соединить с помощью распиновки штатные кабели с устройством. Можно купить любой тип переходника для ИСО разъёмов от одной модели к другой.

Автомобиль может быть не оснащен коннекторами, тогда нужно подключать разъем магнитолы к кабелю напрямую. Это делают скручиванием, пайкой либо применяют клеммную колодку, которая не требует последующей изоляции. При скручивании и пайке используют термоусадочные трубки для безопасного использования оборудования.

Распиновка для различных марок авто и магнитол

Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях.

Схема распиновки iso разъемов к магнитолам pioneer

Подключение акустики этого хорошо известного, пользующегося популярностью у автомобилистов бренда, имеет некоторые особенности. Перед началом работы обязательно изучите руководство к установке. Монтаж прост, главное разобраться в назначении каждого цвета. Помимо инструкции в комплект входят две «фишки» с 4 парами контактов: для питания и акустики.

Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.

toyota

Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.

№ 1	А+
№ 2	GND
№ 3	BAT+
№ 4	Подсветка
№ 5	Антенна
№ 6	Динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-)

При подключении магнитолы используются стандартные схемы.

№ 1	ANT
№ 3	LR. Линейный выход
№ 4	GND. Линейных выход
№ 5	RR. Линейный выход
№ 6	CD – LCH
№ 7	CD – GND
№ 8	CD – RCH
№ 9	CD – Reset
№ 10	CD – CD clock out
№ 11	CD – DSPL select
№ 12	CD – data out
№ 13	CD – clock in
№ 14	CD – data in
№ 16	A+
№ 17	GND
№ 18	ANT GND
№ 22-27	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 28	Mute
№ 29-30	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 31	ANT CONT
№ 32	CD ACC Постоянный
№ 33	AMP Постоянный
№ 34	B UP

nissan

№ 1-6	Динамики (LR+, RR+, LR-, RR-, LF+, RF+)
№ 7	А+
№ 8	Подсветка
№ 9	BAT+
№ 10	Динами LF-
№ 11	динамик RF-
№ 12	Антенна
№ 13	GND

honda

Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.

№ 1	Динамик RR+
№ 2	Динамик LR+
№ 3	Подсветка
№ 4	BAT+
№ 5	A+
№ 6	Антенна
№ 7-10	Динамики LF+, RF+, RR-, LR-
№ 13	GND
№ 14-15	Динамики LF-, RF-

Стандартная европейская разводка выводов.

alpine

№ 2-5	Динамики LR-, LR+, RR-, RR+
№ 7	Усилитель
№ 8	Антенна
№ 9	GND
№ 10-13	Динамики LF-, LF+, RF-, RF+
№ 5-12	А+

mitsubishi

Во всех моделях используется стандартная европейская распиновка акустической системы.

№ 1-2	Динамики RR+, LR+
№ 3	Управление антенной
№ 4	Управление подсветкой
№ 5-8	Динамики LF+, RF+, RR-, LR-
№ 10	А+
№ 11	BAT+
№ 12	Управление подсветкой
№ 13-14	Динамики LF-, RF-
GND

Видео разбор распиновки автомагнитолы

Всем привет!
Вот и я, как и многие из нас, прикупил себе 2-din магнитолу. В ней есть все что мне нужно – hands free по блютузу с телефоном, навигация, возможность подключить камеру заднего вида, при наличии OBD-сканера можно сделать что-то вроде бортового компьютера, ну и собственно сама магнитола. Но просто установить магнитолу в штатное место для меня мало, я как всегда выбираю трудный путь ) Причины три: месторасположение ГУ низковато и размеры не подходят. Размер порта для магнитолы на спектре почему-то 190х100мм, хотя стандарт 2-din подразумевает 180х100. А размер магнитолы 178х102мм… Короче, надо что-то с этим делать, т.к. желание велико – это третья и самая веская причина )
Сначала решил прикинуть варианты, как это вообще все будет выглядеть. Идея была в том, чтобы детали поменять местами, панель так и осталась как бы спектровской, а не выглядела бы чужеродно.

Ну вроде норм. Можно заморочиться. Погнали.
Закупил полиэфирную смолу, стекловолокно, смывку силикона, шпатлевку, грунтовку, краску – все новоловское. А также наждачку – 400, 600, 800, 1000. Взял с разбора панель, т.к. машина нужна каждый день…

Рамку подогнал под новый размер, была 190х100, стала 180х102.

Изнутри вышкреб пену и залил той же эпоксидкой со стекловолокном. Основа есть. Далее много шкурил, шпаклевал, опять шкурил. Работал не торопясь, когда результат устроил – заматовал поверхность вокруг и огрунтовал.

И наконец-то крашу! Краска матовая эмаль, баллончик.

Но это только полдела, надо ее еще установить. Установил панель, вижу вот это:

Там еще были пластиковые перемычки – отрезал, их удаление ни на что не повлияло.

Взял 2-din корзину (с разборки за 100р) и закрепил на стальные уголки. С подключением проблем не возникло. Немного коротковат оказался антенный кабель, но не критично, вполне хватает. Жгут проводов, который идет к кнопкам и часам, снял с одного крепления и он отлично дотягивается до нового места подключения, само крепление загнул, чтоб не мешалось. Магнитола встает аккурат до трубы, еще сантиметра 1,5 свободного места осталось.
Конструкция получилась крепкая, спокойно выдерживает многократный съем-установку панели.

Многие автомобилисты сталкиваются с необходимостью замены головного устройства. В процессе требуется распиновка магнитолы и руководство по подключению аудиосистемы.

Распиновка стандартного евроразъема

Стандарты 1DIN и 2DIN

Разница между стандартами заключается в размерах устройств: 2-диновый аппарат в 2 раза выше, чем 1-диновый.

Наиболее распространенными являются 1-DIN-магнитолы, т.к. монтаж более высоких устройств из-за отсутствия на передней панели машины посадочного места соответствующих размеров возможен не в любом автомобиле.

Разделяют 2 вида магнитол:

1. С фирменным разъемом. Необходимо выбрать изделие, распиновка которого подходит под нужное авто.
2. С универсальным коннектором. Устройство подключается напрямую к гнезду ИСО, предусмотренному в автомобиле.

Распиновку проводят по стандарту ISO 10487.

Верхний силовой разъем А

Разъем служит коннектором между источниками и потребителями электричества бортовой сети.

Штекеры 1, 2, 3, 6 редко бывают задействованы в схемах магнитол нижнего и среднего ценового сегмента. Элементы применяют при подключениях дополнительных опций в более качественных моделях проигрывателей. Цветовое решение проводов может быть разным.

Следует разобраться в предназначении контактов:

1. ANT. Используется при наличии выдвижной антенны.
2. Remote. Предназначен для подключения внешних усилителей. Благодаря ему можно увеличить количество монтируемых динамиков, что необходимо в салонах крупных автомобилей.
3. Illumination. Регулирует яркость экрана проигрывателя (чем выше скорость движения, тем менее интенсивна подсветка, чтобы не отвлекать водителя).
4. Mute. Регулирует звук устройства.
5. А4. Включает и выключает аудиосистему.

Такая схема подключения позволяет защитить аккумулятор от разряда, т.к. включение системы возможно только при повороте ключа зажигания, в то время как каскады акустики потребляют электроэнергию даже в отключенном состоянии.

Распиновка ISO-разъема магнитолы (европейского) выглядит так:

Для защиты аудиосистемы провода должны быть оснащены плавкой вставкой. При возникновении перебоев в работе проигрывателя следует между разъемами А7 и А8 поместить конденсатор, который будет выполнять роль фильтра, сглаживая колебания в электроцепи.

Нижний акустический разъем В

Через него подключают динамики следующим образом:

Большинство аппаратов рассчитано на 4 канала, для этого применяется 8 проводов (по 2 шт. на динамик).

Элементы аудиосистемы следует подключать кабелями с сечением от 1,5 мм. На силовых линиях используют более толстые провода.

Распиновка для различных марок авто и магнитол

Распайка линейных выходов на штатной магнитоле зависит от марки авто и головного устройства.

Перед распиновкой разъемов автомагнитолы необходимо ознакомиться с информацией, представленной на крышке устройства и в инструкции к нему.

Toyota

Nissan

Honda

Alpine

Mitsubishi

Kenwood KDC KRC

Есть несколько вариантов распиновки фишки магнитолы этого производителя, зависящих от модели аппарата:

Переходники разных разъемов

При помощи подобных элементов можно монтировать акустические системы с евроразъемами вместо устройств с оригинальными штекерами, при этом отсутствует необходимость в перепаивании проводников и любого другого вмешательства в электросеть машины. В продаже можно найти изделия с 2 нестандартными штекерами.

Иногда машина не оснащена разъемами, тогда необходимо подключить подходящий к магнитоле штекер к проводам в автомобиле. Это делают как скручиванием, так и пайкой. Также с этой целью используют клеммную колодку, дополнительная изоляция в таком случае не нужна. При скручивании и пайке придется воспользоваться кембриками или термоусадочными трубками, чтобы обеспечить безопасное пользование устройством.

Переходники используются для подключения:

Достоинство использования элементов состоит в отсутствии вмешательства в штатную проводку: пользователю не придется паять или разрезать провода.

Выбирать размер автомагнитолы долго не приходится, ведь если вы обладатель автомобиля с магнитолой типа 1-DIN, то поставить двухдиновый вариант попросту не получится.

Звуковой сигнал заметно искажается, особенно при прослушивании на высокой громкости. После этого перевести звук на 2 передние колонки.

Иногда их бывает два, и они контролируют работу приборов, которые действуют только при включенной системе.
Как подключить магнитолу.

Далее у нас остаются парные провода близкие по цвету, например белый и белый с полосой и т. Подключение антенны Конечно, сейчас ассортимент музыки большой и некоторые люди просто не пользуются радио.

До всеобщей стандартизации и взаимозаменяемости еще, к сожалению, далеко.

Демонтаж магнитолы: С АКБ скидывается масса, чтобы во время копания в проводке не закоротить случайно; Отдергивается вставка на коробе центральной панели и тянется с передней части вверх; Выворачиваются шурупы, находящиеся над консолью управления климат-контролем по крайней мере, так на многих иномарках седанах ; Снимается пепельница; Лицевая панель автомагнитолы Сони выводится из креплений, а после убирается в сторону; 4 винта, фиксирующие центральные блоки, выворачиваются; Автомагнитола вынимается.

Таким образом, помечается каждый провод. Наверняка вы не раз замечали, что при повороте ключа в положение ACC в автомобиле запускается печка, прикуриватель, магнитола и другие приборы.

Такое встречается но, к сожалению очень редко.

Провода на магнитоле, какие цвета к чему подключать.

Распиновка разъема штатной магнитолы

Один из них — является антенна. Но не стоит расстраиваться, ведь для установки и подключения автомагнитолы вам необходимо найти нужный разъем в магазине и при помощи инструкции подключить магнитолу в автомобиль.

Чтобы подсоединить пассивную достаточно вставить ее штекер в гнездо.

Хорошим решением будет приобретение медных многожильных проводов, имеющих силиконовую изоляцию. Также в каждой связке есть провод без полосы плюс и с полосой минус.
/>
Готово, вы избавились от старого приспособления — можно ставить новое. Подключение динамиков Данную процедуру выполняют внимательно и аккуратно, так как от этого зависит не только чистота звучания, но и работа и долговечность магнитолы и динамиков.

Что касается разъемов ISO, то они намного удобнее. Далее разъемы.

Описанные обстоятельства являются признаком неправильной фазировки. При таком подключении ГУ работает постоянно, а если автомобиль стоит длительное время, можно просто нажать на кнопку и прекратить питание с АКБ.

Подробная схема подключения автомагнитолы Для начала стоит разобраться с подключением черного и желтого провода.
Как найти распиновку проводов и подключить автомагнитолу MYSTERY MCD 664MPU без фишки

Как подключить магнитолу в машине

Обычно как расположены провода, так и надо подключать колонки, то есть передние две пары более светлых проводов они идут на передние динамики, а задние провода на задние динамики. Поскольку сложности установки возникают именно при отсутствии ISO-переходника, то все провода должны быть зачищены и после заизолированы.

Кроме того, такая схема потребляет намного больше электроэнергии.

Этот метод не самый лучший, но к нему очень часто прибегают не только автолюбители, но и в автомастерских. Соединение проводов аудиосистемы и автомобиля выполняется в соответствии с цветовой маркировки.

Отключите аккумулятор, следите за цветами проводов и никаких проблем у вас не возникнет. Плюс правого переднего динамика; Зеленый с полосой маркировка RL-. Также в более дорогих моделях присутствует LCD дисплей, поддержка просмотра видео, просмотр TV каналов, система навигации и еще много интересных функций.

Они имеют по парные цвета. Поэтому стоит задуматься, что важнее: независимая от замка зажигания работа магнитолы или долговременная работа аккумулятора?

Как установить автомагнитолу

Плюс левого заднего динамика; Фиолетовый с полосой маркировка RR-. Если имеется представление об электрооборудовании автомобиля, подключении проводов и немножко аккуратности в работе, то в силах произвести подключение своими руками. Чтобы подсоединить пассивную достаточно вставить ее штекер в гнездо.

Как видно, подключение автомагнитолы по цвету проводов не является сложным и при внимательном подходе займет не более часов. Отсутствует вывод проводов питания или же это было сделано неправильно. Работа с автомагнитолами 2 din Процесс схож, но есть несколько нюансов.

Все необходимые провода для монтажа подведены и подключены к разъему, однако, штекер не подходит к гнезду автомагнитолы. В этом нам поможет специальная схема, на которой можно увидеть какие провода за что отвечают и куда идут.
Назначение проводов магнитолы Тойота Королла с 2013 года

Навигация по записям

Подключение динамиков Данную процедуру выполняют внимательно и аккуратно, так как от этого зависит не только чистота звучания, но и работа и долговечность магнитолы и динамиков. MUTE Отвечает за отключение звука при нажатии кнопки.

Иногда их бывает два, и они контролируют работу приборов, которые действуют только при включенной системе. Чтобы обеспечить безопасность, отключите аккумулятор.

Если в приобретенной магнитоле разъем не совпадает с автомобильным, то тоже ничего страшного.

Будет лучше использовать термоусадочные кембрики и другие меры предосторожности. Двухдиновые магнитолы в два раза больше однодиновых, что позволяет производителям делать модели с большим сенсорным экраном, а также внедрять большее количество мультимедийных функций. Конечно, минусом в этом случае будет то, что магнитола все время находится в режиме ожидания. Если в автомобиле отсутствует штатная проводка от АКБ, вам понадобится медный многожильный провод сечения примерно 4,2 мм2.

Подключения и установка автомагнитолы

Не рекомендуется подключать приспособление к прикуривателю или замку зажигания. Поищите в магазинах адаптер для мультируля.

Белый провод ANT Провод с данной маркировкой отвечает за управление автомагнитоле антенной. Как подключить автомагнитолу и не запутаться в проводах? Японские, корейские и американские обычно работают с 2 din — такие модели имеют в 2 раза большую высоту, так что в машине должна иметься ниша соответствующего размера. Способ подключения с помощью сигнализации Часто водитель думает, отключил я музыку в машине или нет на стоянке. Таким образом, и выделяются три основных варианта процедуры самостоятельного подключения магнитолы.

Подключения и установка автомагнитолы

Минимальная длина проводов уменьшает сопротивление, искажающее звук. Иногда при несоблюдении фазировки возникают некоторые неполадки, а именно искаженная передача низких частот и басов. Если ваши динамики оснащены разъемами подобного типа, вы можете использовать для подключения именно их. Будет лучше использовать термоусадочные кембрики и другие меры предосторожности. Вот и все дела.

Работа с автомагнитолами 2 din Процесс схож, но есть несколько нюансов. Лучше всего, когда они максимально короткие и не имеют дополнительных скруток.
Распиновка ISO разъема, для подключения магнитолы

Источник
