Kia rio снятие заднего фонаря

Задний комбинированный фонарь. Снятие, Установка

Задний комбинированный фонарь. Снятие, Установка Kia rio

Задний комбинированный фонарь (внешний)

1. Отсоедините отрицательную клемму аккумуляторной батареи.

2. Снять крышку (А) заднего комбинированного фонаря.

3. Отверните крепежные гайки (3 шт.).

4. Отсоедините разъем и снимите задний комбинированный фонарь (A).

5. Замените лампы задних габаритных огней/стоп-сигналов и указателей поворота (А), повернув гнезда (В) против часовой стрелки.

Задний комбинированный фонарь (внутренний)

1. Отсоедините отрицательную клемму аккумуляторной батареи.

2. Снимите обивку багажника

(см. раздел «Багажник» в группе «BD» (Кузов))

3. Если необходимо заменить лампу заднего габаритного огня, не снимая узел фонаря, снимите крышку обивки багажника, затем замените лампу (В).

4. Отверните 3 гайки, отсоедините разъем и снимите узел (А) заднего фонаря.

5. Замените лампы заднего габаритного огня и лампы заднего хода (А), повернув гнезда (В) против часовой стрелки.

1. Установите задний комбинированный фонарь Киа Рио (внутренний) в сборе.

2. Установите задний комбинированный фонарь (внешний) в сборе.

Руководство по обслуживанию и ремонту Киа Рио

Видео по теме «Задний комбинированный фонарь. Снятие, Установка» для Kia rio

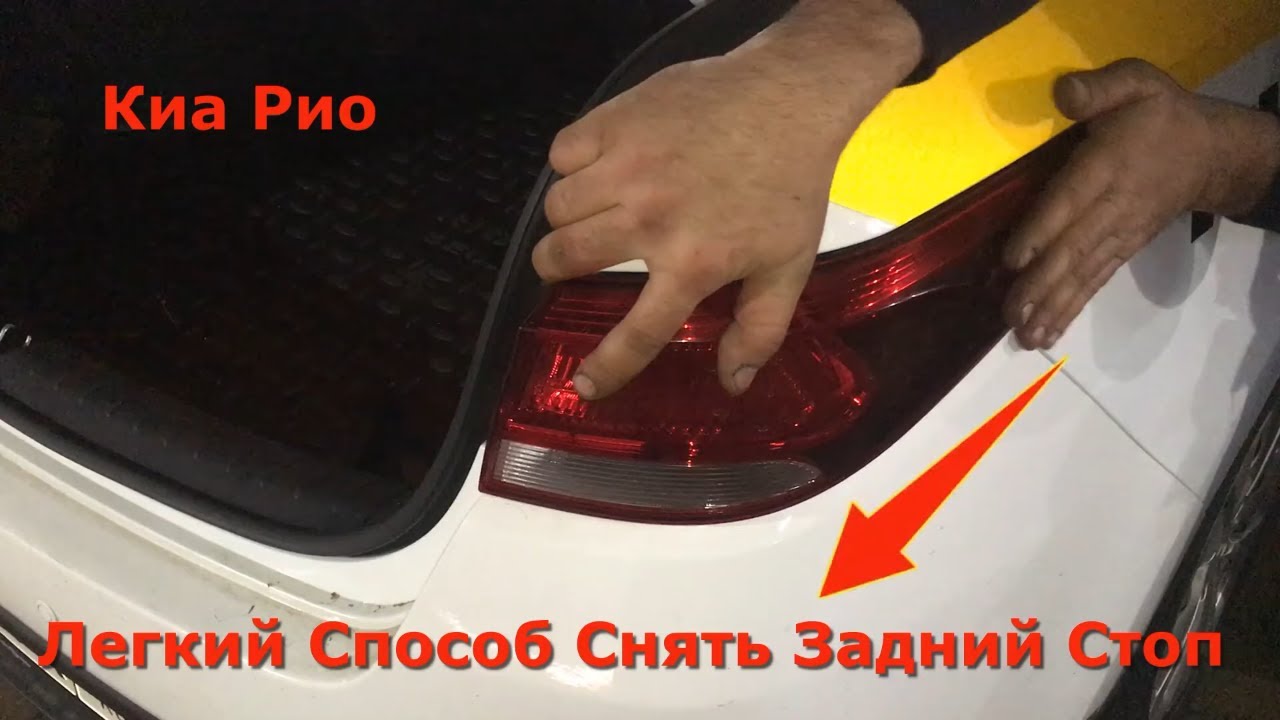

Обзор.KIA RIO Как снять задний фонарь на хэтчбеке? Смотрим! КИА РИО
KIA Rio — Снятие заднего бампера
разборка задних фонарей

Источник

Снятие и замена заднего фонаря KIA Rio 3

Необходимый инструмент: ключ или торцовая головка на 10.
Задний фонарь состоит из двух частей, одна из которых закреплена в проеме заднего крыла кузова, а вторая — на крышке багажника. Показана замена левого заднего фонаря, правый задний фонарь заменяют аналогично.

Для замены заднего фонаря в проеме заднего крыла кузова выполните следующее.
1) Отцепите провод от «минусовой» клеммы аккумулятора.
2) Откройте крышку багажника.

3) Отстегните фиксаторы и откройте клапан в боковой облицовке багажника.

4) Отожмите фиксатор колодки жгута проводов и отсоедините колодку от фонаря.

5) Открутите три крепежные гайки шпилек заднего фонаря к кузову.

6) . и снимите фонарь с автомобиля, сдвигая его назад.
7) Установите задний фонарь в порядке, обратном снятию.

Для замены заднего фонаря в крышке багажника выполните следующее.
1) Отцепите провод от «минусовой» клеммы аккумулятора.
2) Откройте крышку багажника.
3) Снимите облицовку крышки багажника (см. тут)

4) Отожмите фиксатор колодки жгута проводов и отсоедините колодку от заднего фонаря.

5) Открутите четыре крепежные гайки шпилек заднего фонаря к крышке багажника.

6) Придерживая фонарь, опустите крышку багажника и снимите фонарь, выводя шпильки крепления из отверстий крышки багажника.
7) Установите задний фонарь и все детали в порядке, обратном снятию.

Информация актуальна для автомобилей КИА Рио 3 2011, 2012, 2013, 2014, 2015, 2016, 2017 года выпуска, с кузовом седан, с бензиновыми двигателями объемом 1.4 л (107 л.с), 1.6 л (123 л.с.).

Источник

Как снять задний фонарь Киа Рио 4 — Подробная инструкция и советы

Привет! Владимир Губерниев здесь, опытный автомеханик и специалист по автомобилям. Сегодня я расскажу вам, как снять задний фонарь на автомобиле Киа Рио 4. Эта процедура довольно проста и не требует специальных инструментов.

Шаг 1: Включите аварийную сигнализацию и откройте багажник

Перед началом работы включите аварийную сигнализацию, чтобы другие водители знали, что вы выполняете какие-то работы на задней части вашего автомобиля. Затем откройте багажник, чтобы получить доступ к задней части фонаря.

Шаг 2: Открутите гайку крепления фонаря

У заднего фонаря Киа Рио 4 есть гайка крепления, которая надежно удерживает его на месте. Возьмите подходящий ключ или гаечный ключ и ослабьте гайку, поворачивая ее против часовой стрелки. Постарайтесь не довернуть гайку до конца, чтобы облегчить процесс снятия фонаря.

Шаг 3: Отсоедините электрические провода от фонаря

После того, как гайка крепления снята, вы сможете увидеть электрические провода, которые подключены к заднему фонарю. Осторожно отсоедините провода, не применяя лишней силы. Обычно провода крепятся с помощью зажимов или разъемов, которые можно легко убрать пальцами или при помощи отвертки.

Шаг 4: Снимите задний фонарь

После того, как провода отсоединены, вы можете снять задний фонарь. Предварительно проверьте, что гайка крепления полностью ослаблена. Осторожно потяните и поворачивайте фонарь вокруг его оси, чтобы он отсоединился от кузова машины. Будьте осторожны, чтобы не повредить фонарь или кузов автомобиля.

Шаг 5: Установка нового фонаря

Если вы сняли задний фонарь для замены или ремонта, установите новый фонарь, следуя вышеперечисленным шагам в обратном порядке. Подключите электрические провода и затяните гайку крепления

И вот, ваша процедура завершена! Теперь вы знаете, как снять задний фонарь на автомобиле Киа Рио 4. Надеюсь, что эта статья была полезной для вас. Если у вас возникнут какие-либо вопросы, не стесняйтесь задавать их в комментариях. Безопасной дороги!

Источник

Как снять заднюю фару Киа Рио 4: Полезные советы и пошаговая инструкция

В данной статье я расскажу вам о том, как снять заднюю фару на автомобиле Киа Рио 4. Это может понадобиться, например, для замены лампочки или ремонта фары. Предлагаю ознакомиться со следующими шагами.

Шаг 1: Подготовка к работе

Прежде чем приступить к снятию задней фары, необходимо убедиться, что автомобиль находится в безопасном и надежном положении. Рекомендуется припарковаться на ровной и устойчивой поверхности, аккуратно приподнять заднюю часть автомобиля, чтобы получить доступ к фаре.

Для работы вам понадобятся следующие инструменты:

Шаг 2: Снятие задней фары

Процесс снятия задней фары на Киа Рио 4 достаточно прост, но требует аккуратности:

1. Откройте багажник и локализуйте заднюю фару, к которой вы хотите получить доступ.
2. С помощью отвертки или гаечного ключа, ослабьте крепления задней фары наружу. Будьте аккуратны, чтобы не повредить пластиковые элементы фары или кузова автомобиля.
3. Осторожно отсоедините электрические провода, соединяющие фару с автомобилем. Обычно это делается путем сжатия защелки и вытягивания разъема.
4. После того, как все крепления и провода отсоединены, вы сможете снять заднюю фару с автомобиля.

При снятии фары важно быть осторожным и не применять излишнюю силу, чтобы не повредить элементы автомобиля. Если у вас возникли трудности или сомнения, рекомендуется обратиться к специалисту или посмотреть видеоинструкцию на официальном сайте производителя автомобиля.

Важные советы

Прежде чем снять заднюю фару, рекомендуется отключить аккумулятор автомобиля, чтобы избежать возможной короткойю цепи или повреждения электрических компонентов.

Независимо от причины снятия задней фары, рекомендуется проверить состояние проводов и разъемов, чтобы убедиться, что нет повреждений или окисления контактов. При необходимости, замените поврежденные элементы.

Будьте осторожны, работая с автомобилем, и помните о том, что безопасность всегда на первом месте.

Источник

Замена ламп задних фонарей Kia Rio с кузовом седан

Для замены ламп задних фонарей седана «Киа Рио» необходимо проделать несколько несложных операций, описанных в иллюстрированной пошаговой инструкции.

Операции показаны на правых фонарях, для левых фонарей они аналогичны.

Открываем крышку багажника.

Замена ламп в фонаре, установленном в крыле автомобиля

Для замены ламп в фонаре, установленном в крыле автомобиля, поднимаем клапан обивки багажника.

Замена комбинированной лампы сигнала торможения и габаритного света

Поворачиваем против часовой стрелки патрон комбинированной лампы сигнала торможения и габаритного света.

Вынимаем патрон с лампой из корпуса фонаря.

Слегка нажимая на колбу лампы, утапливаем ее в патрон и поворачиваем против часовой стрелки.

Вынимаем лампу из патрона.

Замена лампы указателя поворота

Нажимаем на фиксатор колодки проводов для облегчения доступа к лампе указателя поворота.

Отсоединяем колодку от разъема корпуса заднего фонаря.

Поворачиваем против часовой стрелки патрон лампы указателя поворота и вынимаем патрон с лампой из корпуса фонаря.

Слегка нажимая на колбу лампы, утапливаем ее в патрон и поворачиваем против часовой стрелки.

Вынимаем лампу из патрона.

Замена ламп в фонаре, установленном в крышке багажника

Для замены ламп в фонаре, установленном в крышке багажника, снимаем внутреннюю ручку.

Крестообразной отверткой отворачиваем фиксаторы трех пистонов.

При замене ламп левого заднего фонаря снимаем четыре пистона.

Отгибаем облицовку крышки багажника.

Поворачиваем против часовой стрелки патрон лампы габаритного света.

Вынимаем патрон с лампой из корпуса фонаря.

Слегка нажимая на колбу лампы, утапливаем ее в патрон, поворачиваем против часовой стрелки и вынимаем ее из патрона.

Устанавливаем новую лампу P21/5W в обратной последовательности (в лампе используется только одна нить мощностью 5 Вт). Выступы на цоколе комбинированной лампы габаритного света расположены на разных уровнях и при установке должны войти в соответствующие пазы патрона.

Поворачиваем против часовой стрелки патрон лампы света заднего хода.

Вынимаем патрон с лампой из корпуса фонаря.

…вынимаем лампу из контактных зажимов патрона.

В заднем фонаре применяется однонитевая лампа света заднего хода W16W.

Поворачиваем против часовой стрелки патрон лампы противотуманного света.

Вынимаем патрон с лампой из корпуса фонаря.

Слегка нажимая на колбу лампы, утапливаем ее в патрон, поворачиваем против часовой стрелки, и вынимаем из патрона.

В заднем фонаре применяется однонитевая лампа противотуманного света P21W. Лампа имеет симметричные выступы на корпусе, пазы в ее патроне также симметричны.

Возле каждого гнезда патрона указан тип лампы. Выступы на патронах ламп расположены так, чтобы они входили только в свое посадочное место в корпусе фонаря.
