Зубчатый ремень — снятие, проверка и установка
Последовательность снятия деталей при снятии зубчатого ремня

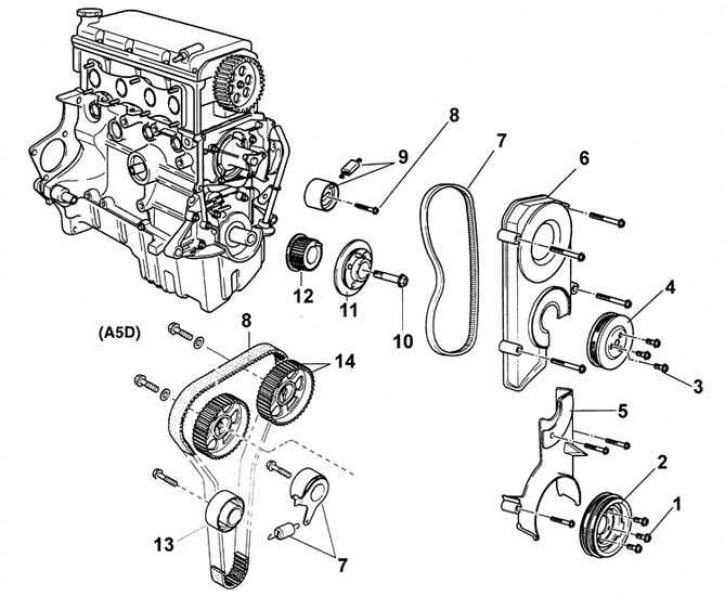

1 – болт, 13–18 Н·м; 2 – шкив коленчатого вала; 3 – болт, 7,8–11 Н·м; 4 – шкив водяного насоса; 5 – нижний кожух зубчатого ремня; 6 – верхний кожух зубчатого ремня; 7 – механизм натяжения зубчатого ремня и пружина; 8 – зубчатый ремень; 9 – болт, 19–25 Н·м; 10 – болт, 157–167 Н·м; 11 – направляющая пластина зубчатого ремня; 12 – шкив зубчатого ремня; 13 – направляющий ролик; 14 – шкив зубчатого ремня распределительного вала.
Снятие
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Ослабьте болты и гайки крепления насоса усилителя рулевого управления. Повернув насос, ослабьте натяжение ремня привода насоса усилителя рулевого управления и компрессора кондиционера.
3. Снимите ремень привода насоса усилителя рулевого управления и/ или компрессора кондиционера.

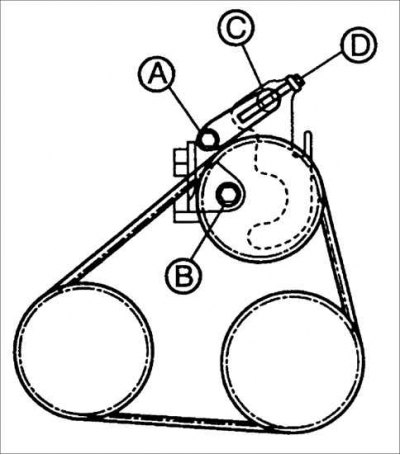

4. Ослабьте болты крепления генератора и регулировочный болт натяжения ремня привода генератора.
5. Выверните болты крепления генератора.
6. Снимите шкив водяного насоса.
7. Выверните болты и снимите шкив привода навесных агрегатов и направляющую пластину зубчатого ремня с коленчатого вала.
8. Выверните болты и снимите верхний и нижний кожухи зубчатого ремня.

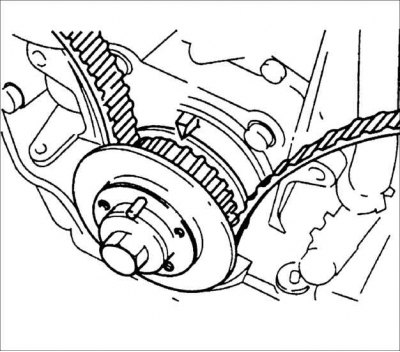

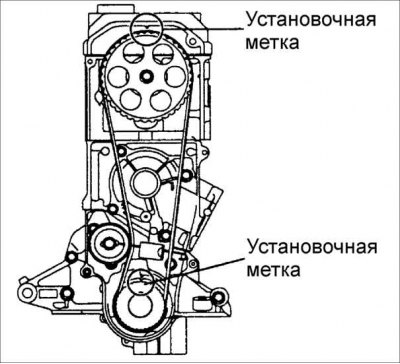

9. Поверните коленчатый вал так, чтобы установочная метка на шкиве привода зубчатого ремня коленчатого вала совместилась с указателем на блоке цилиндров двигателя.

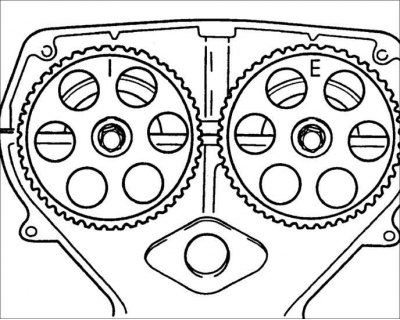

10. Проверьте, что метка I на шкиве распределительного вала впускных клапанов совместилась с указателем на крышке головки блока цилиндров и метка Е на шкиве распределительного вала выпускных клапанов совместилась с указателем на крышке головки блока цилиндров.
Внимание! После совмещения меток с указателями не проворачивайте распределительные и коленчатый валы.
11. Ослабьте болт крепления ролика механизма натяжения зубчатого ремня.
12. Защитите зубчатый ремень чистой ветошью.
13. Снимите ролик механизма натяжения.
14. Снимите зубчатый ремень с двигателя.

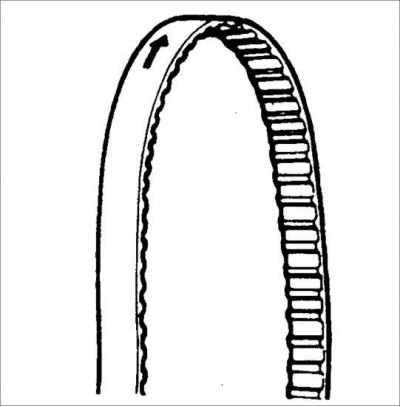

Внимание! Отметьте направление вращения зубчатого ремня для повторной установки его в первоначальное положение.
Проверка
Внимание! Сильно не перегибайте зубчатый ремень и не меняйте направление его вращения. Не позволяйте маслу и смазочному материалу входить в контакт с зубчатым ремнем, так как это приведет к его разрушению.
1. Замените зубчатый ремень, если он загрязнен маслом или смазочным материалом.

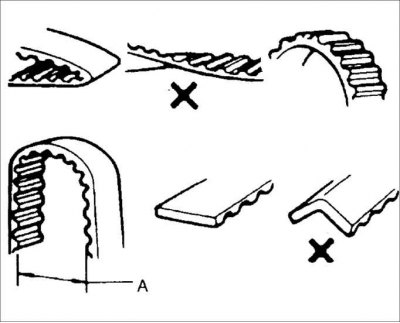

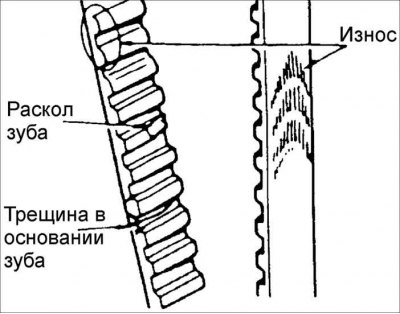

2. Проверьте зубчатый ремень на отсутствие повреждений, износа, расслоения, трещин на зубьях и в основании зубьев, а также на дефекты на торцах и обратной стороне ремня. При наличии дефектов, замените зубчатый ремень.

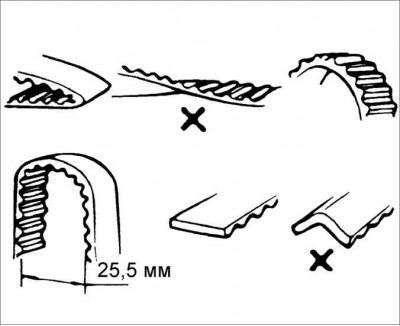

3. Согните зубчатый ремень по окружности, диаметром 25 мм и проверьте отсутствие на нем трещин и расслоений.
4. Вращая ролик механизма натяжения зубчатого ремня, проверьте отсутствие заеданий, плавность и легкость его вращения.
5. Проверьте состояние шкивов зубчатого ремня распределительных и коленчатого валов на отсутствие износа и сломанных зубьев. При необходимости замените шкивы.
Установка
Двигатель A5D
1. Установите ролик механизма натяжения зубчатого ремня.
Внимание! При замене зубчатого ремня обязательно замените пружину механизма натяжения зубчатого ремня
2. Отведите ролик механизма натяжения зубчатого ремня на максимальное расстояние и закрепите его болтом в этом положении.
3. Проверьте, что метка на шкиве зубчатого ремня коленчатого вала совмещена с указателем на блоке цилиндров.
4. Проверьте, что метка I на шкиве распределительного вала впускных клапанов совмещена с указателем на крышке головки блока и метка Е на шкиве распределительного вала выпускных клапанов совмещена с указателем на крышке головки блока цилиндров.
Внимание! При повторной установке зубчатого ремня, установите его в соответствии с ранее нанесенными метками.

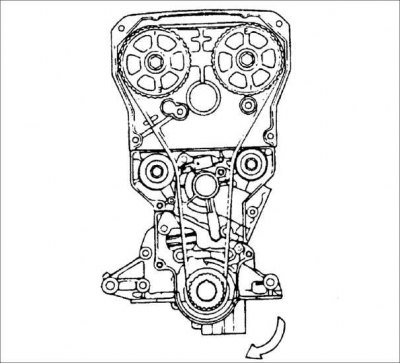

5. Установите зубчатый ремень на шкив коленчатого вала, направляющий ролик, шкив распределительного вала выпускных клапанов, шкив распределительного вала впускных клапанов и ролик механизма натяжения.
6. Проверьте, что зубчатый ремень не провисает на ветви между роликом механизма натяжения и шкивом распределительного вала выпускных клапанов или между шкивами распределительных валов.

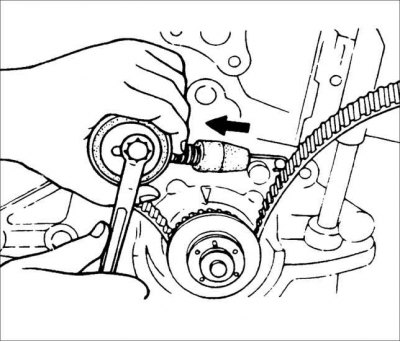

7. Ослабьте болт крепления ролика механизма натяжения зубчатого ремня, в результате чего под действием пружины ролик повернется и произведет натяжение зубчатого ремня.
Внимание! Не проводите дополнительное натяжение зубчатого ремня.
8. Затяните болт крепления ролика механизма натяжения зубчатого ремня.
Момент затяжки: 38–51 Н·м
9. Проверните по часовой стрелке коленчатый вал двигателя на два полных оборота и совместите метку на шкиве зубчатого ремня коленчатого вала с указателем на блоке цилиндров двигателя.
10. Проверьте, что метка I на шкиве распределительного вала впускных клапанов и метка Е на шкиве распределительного вала выпускных клапанов совместились с указателями на крышке головки блока цилиндров.
11. Если метки не совместились с указателями, снимите зубчатый ремень и повторите операции по его установке.
12. Проверьте натяжение зубчатого ремня. Нажмите с усилием 10 кг на середину ветви зубчатого ремня между шкивами распределительных валов и измерьте прогиб зубчатого ремня.
13. Установите верхний и нижний кожухи зубчатого ремня и закрепите их болтами.
Момент затяжки: 7,9–10,7 Н·м
14. Установите направляющую пластину зубчатого ремня и шкив коленчатого вала привода навесных агрегатов двигателя и закрепите их болтами.
Момент затяжки: 12,3–17,2 Н·м
15. Установите шкив водяного насоса и закрепите болтами.
Момент затяжки: 12,3–17,2 Н·м
16. Установите ремень привода генератора и отрегулируйте его натяжение.
17. Установите ремень привода насоса усилителя рулевого управления и компрессора кондиционера и отрегулируйте его натяжение.
18. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
Двигатель A3E
1. Установите ролик механизма натяжения зубчатого ремня.
Внимание! При замене зубчатого ремня обязательно замените пружину механизма натяжения зубчатого ремня.
2. Отведите ролик механизма натяжения зубчатого ремня на максимальное расстояние и закрепите его болтом в этом положении.
3. Проверьте, что метка на шкиве зубчатого ремня коленчатого вала совмещена с указателем на блоке цилиндров.
4. Проверьте, что метка распределительного вала совмещена с указателем на крышке головки блока цилиндров.
Внимание! При повторной установке зубчатого ремня, установите его в соответствии с ранее нанесенными метками.
5. Установите зубчатый ремень и проверьте отсутствие провисания ремня между шкивами коленчатого и распределительного валов.
6. Ослабьте болт крепления ролика механизма натяжения зубчатого ремня, в результате чего под действием пружины ролик повернется и произведет натяжение зубчатого ремня.
Внимание! Не проводите дополнительное натяжение зубчатого ремня.
7. Затяните болт крепления ролика механизма натяжения зубчатого ремня.
Момент затяжки: 18,6–25,5 Н·м
8. Проверните по часовой стрелке коленчатый вал двигателя на два полных оборота и совместите метку на шкиве зубчатого ремня коленчатого вала с указателем на блоке цилиндров двигателя.
9. Проверьте, что метка на шкиве распределительного вала совместились с указателем на крышке головки блока цилиндров.
10. Если метки не совместились с указателями, снимите зубчатый ремень и повторите операции по его установке.
11. Проверьте натяжение зубчатого ремня. Нажмите с усилием 10 кг на середину ветви зубчатого ремня между шкивом распределительного и коленчатого валов и измерьте прогиб зубчатого ремня.
Киа рио 2000 года замена ремня грм
мы и наши партнеры используем файлы cookie для отображения персонализированной рекламы, а также для профилирования и измерения. Вы согласны?
OK NO Cookie policy
Kia Rio — Видео-урок
Модель: Kia Rio MK 1, DC — Годы 2000-2005
Часть: Ремень ГРМ
эксплуатация: Замена ремня ГРМ
Откройте передний капот и снимите пластиковый кожух, защищающий зубчатый ремень, и проверьте его износ: если видны трещины, обязательно замените его. Поднимите автомобиль на подходящие автомобильные подставки, снимите правое переднее колесо и внутреннюю пластиковую крышку, чтобы получить доступ к шкиву коленчатого вала, который необходимо снять, сняв вспомогательный ремень, приводящий водяной насос и генератор. Чтобы после этого можно было легко получить доступ к демонтажу зубчатого ремня, необходимо также демонтировать боковую опору двигателя. Теперь необходимо повернуть шкив коленчатого вала, чтобы совместить отметки времени перед снятием ремня (снимите свечи зажигания, чтобы уменьшить компрессию и облегчить эту операцию). Когда установочные метки совпадут, ослабьте натяжитель и снимите зубчатый ремень, не перемещая шкивы. Затем установите новый ролик, натяжитель и новый ремень, правильно натянув его. Соберите все обратно (желательно еще и ремень вспомогательных агрегатов заменить), действуя в обратном порядке.
