Рулевая колонка и вал Kia Picanto / Morning с 2003 года (+ рестайлинг 2007 года)

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
рулевое управление Kia Picanto , ремонт рулевого управления Kia Picanto , моменты затяжки Kia Picanto , рулевое управление Kia Morning , ремонт рулевого управления Kia Morning , моменты затяжки Kia Morning

2. Рулевая колонка и вал

Перед выполнением любых процедур, связанных с рулевым колесом, внимательно изучить меры предосторожности при работе с подушками безопасности. Несоблюдение этого условия может привести к получению травм.

Изображение	Номер	Наименование
09561-11001	Съемник рулевого колеса

1. Отсоединить отрицательную клемму от аккумуляторной батареи и подождать не менее 30 секунд.

2. Повернуть рулевое колесо так, чтобы управляемые колеса были в положении прямолинейного движения.

3. Выкрутить болты с двух сторон рулевого колеса.

4. Отсоединить разъем, затем снять модуль подушки безопасности (или накладку гудка) (А) с рулевого колеса.

5. Ослабить контргайку, затем снять руль (А) с вала рулевой колонки с помощью съемника рулевого колеса (09561-11001).

При снятии рулевого колеса не стучать молотком по нему, так как это может повредить рулевую колонку.

6. Снять верхнюю (А) и нижнюю (В) крышки рулевой колонки.

7. Снять контактную пластину (А) и многофункциональный переключатель (В) с вала рулевой колонки.

9. Выкрутить болт, затем отсоединить кардан (А) от шестерни рулевого механизма.

Управление без усилителя: 13 ~ 18 Н·м.

10. Отсоединить все разъемы от рулевой колонки и ЕРS.

11. Открутить гайки и болты, затем снять рулевую колонку и ЕРS в сборе.

12 Произвести установку в обратной последовательности.

Перед установкой нанести смазку на все поверхности скольжения.

Не разбирать рулевую колонку и ЕРS.

1. Выкрутить болт. Затем отсоединить карданный шарнир (А) от рулевой колонки.

Управление без усилителя: 13 ~ 18 Н·м.

2. Сделать метки на головках специальных болтов (А).

3. Выкрутить специальные болты, затем снять замок зажигания (В) с рулевой колонки.

4. Произвести сборку в обратной последовательности.

1. Проверить рулевую колонку на наличие повреждений и деформации.

2. Проверить соединение на наличие люфта, повреждений и плавность работы.

3. Проверить подшипник на наличие повреждений и износа.

4. Проверить кронштейн на наличие повреждений и трещин.

5. Проверить замок зажигания на правильность работы. При необходимости заменить.

Спасибо! Для продолжения чтения необходимо подтвердить Вашу электронную почту. Перейдите, пожалуйста, по ссылке в письме, которое мы Вам отправили.

Тип двигателя: G4HG / D3FA5

Объем двигателя: 1.0 / 1.1 / 1.1D л.

Мощность: 60 / 64 / 75 л.с.

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

После покупки книга будет храниться в Вашем личном кабинете, откуда Вы сможете скачать ее в любое время и на любое устройство.

Оплата и скачивание в целях безопасности происходит из личного кабинета. Автоматический переход через 10 секунд. Перейти в личный кабинет

Книга не предназначена для продажи в Вашей стране. Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте. Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке. После нажатия на кнопку «КУПИТЬ» автоматически запуститься платежная система, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.). После указания данных карты или других платежных реквизитов и подтверждения платежа, произойдет оплата товара. Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты: На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги. Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет. Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Источник

Киа пиканто разобрать руль

Сняв нижний кожух и отсоединив электрику мотора от ЭБУ ЭУРа — откручиваем передние два болта колонки.

Отпускаем на 3-4 оборота два задних болта (по отношению к откручивающему, разумеется. так то они ближе к моторному щиту)

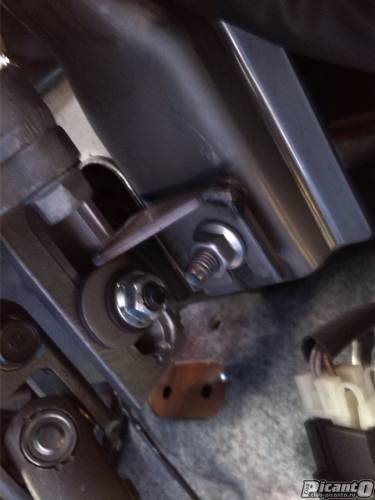

Кронштейн колонки с пазами на отверстиях — это позволяет повернуть колонку на одном из болтов как на оси. Она прекрасно держится — руль лежит на сидушке.
