Как снять блок предохранителей киа спектра
1. Для получения доступа к монтажному блоку предохранителей, расположенному в салоне, снимите крышку, отжав фиксатор в направлении, указанном стрелкой.
3. Для получения доступа к монтажному блоку, расположенному в моторном отсеке, нажмите на фиксатор.
Рис. 10.3 . Монтажный блок дополнительных реле в салоне: 1 – реле указателей поворота и аварийной сигнализации; 2 – реле системы центральной блокировки замков; 3 – реле противотуманных фар
5. Прежде чем заменить перегоревшие предохранитель, реле или плавкую вставку, выясните причину их перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 и 10.2, а также на рис. 10.3 цепи, которые защищает данный предохранитель, реле или плавкая вставка.
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.
6. Зацепите пинцетом, находящимся в монтажном блоке, предохранитель.
7. . и извлеките его из контактного разъема.
8. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя можно использовать запасной предохранитель того же номинала (и цвета).
9. При необходимости замены извлеките реле, покачивая его из стороны в сторону.
10. Плавкие вставки заменяются аналогично реле.
11. Для замены дополнительных реле снимите реле с держателя, потянув реле в сторону от монтажного блока.
12. . и отсоедините от реле колодку жгута проводов, отжав фиксатор колодки.
Снятие монтажного блока предохранителей , расположенного в салоне, проводите в следующем порядке.
4. Отверните две гайки крепления.
5. . и снимите блок предохранителей в сборе с кронштейном и блоком ETWIS.
6. Отожмите отверткой фиксаторы.
7. . и отсоедините монтажный блок от кронштейна.
8. Запомните или запишите расположение проводов, чтобы при установке подсоединить их на прежние места, и отсоедините провода от монтажного блока предохранителей.
9. Установите детали в порядке, обратном снятию.
Для снятия монтажного блока дополнительных реле , расположенного в салоне, выполните следующие операции.
4. Отверните гайку крепления.
5. . отведите монтажный блок и снимите его, отсоединив от реле колодки жгута проводов или реле от монтажного блока.
6. Установите детали в порядке, обратном снятию.
Снятие монтажного блока реле и предохранителей , расположенного в моторном отсеке, проводите в следующем порядке.
3. . и снимите крышку монтажного блока.
4. Отверните гайку крепления.
5. . и снимите провод со шпильки.
6. Отожмите фиксатор и выведите монтажный блок из кронштейна.
7. Выверните болт крепления.
8. . и отсоедините от монтажного блока колодку жгута проводов.
9. Аналогично отсоедините остальные колодки.
10. Отожмите отверткой фиксатор и отсоедините от монтажного блока малые колодки жгута проводов.
11. Отведите жгуты проводов в сторону.
12. . и, отжав фиксаторы, снимите кронштейн монтажного блока реле и предохранителей.
Для снятия монтажного блока дополнительных реле, расположенного в салоне, выполните следующие операции.
5. . отведите монтажный блок и снимите его, отсоединив от реле колодки жгута проводов или реле от монтажного блока.
Снятие монтажного блока реле и предохранителей, расположенного в моторном отсеке, проводите в следующем порядке.
Copyright © 2007-2022 Все права защищены. Все торговые марки являются собственностью их владельцев.
5. Прежде чем заменить перегоревшие предохранитель, реле или плавкую вставку, выясните причину их перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 и 10.2, а также на рис. 10.3 цепи, которые защищает данный предохранитель, реле или плавкая вставка.
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.
8. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя можно использовать запасной предохранитель того же номинала (и цвета).
11. Для замены дополнительных реле снимите реле с держателя, потянув реле в сторону от монтажного блока.
Copyright © 2007-2022 Все права защищены. Все торговые марки являются собственностью их владельцев.
Снятие и установка монтажных блоков Kia Spectra 2000-2011
Вам потребуются: ключ «на 10», торцовая головка «на 7», отвертка с плоским лезвием.
Снятие монтажного блока предохранителей , расположенного в салоне, проводите в следующем порядке.
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
3. Снимите нижнюю облицовку передней стойки (см. «Снятие и установка облицовок стоек кузова» ).

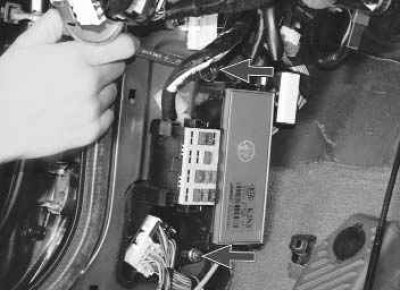

4. Отверните две гайки крепления.
5. . и снимите блок предохранителей в сборе с кронштейном и блоком ETWIS.
6. Отожмите отверткой фиксаторы.
7. . и отсоедините монтажный блок от кронштейна.
8. Запомните или запишите расположение проводов, чтобы при установке подсоединить их на прежние места, и отсоедините провода от монтажного блока предохранителей.
9. Установите детали в порядке, обратном снятию.
Для снятия монтажного блока дополнительных реле , расположенного в салоне, выполните следующие операции.
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
3. Снимите нижнюю облицовку передней стойки (см. «Снятие и установка облицовок стоек кузова» ).
4. Отверните гайку крепления.

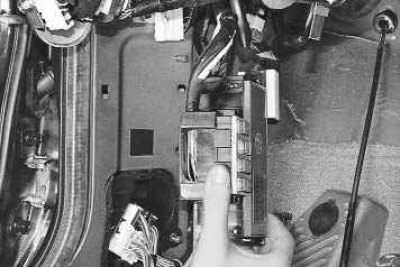

5. . отведите монтажный блок и снимите его, отсоединив от реле колодки жгута проводов или реле от монтажного блока.
6. Установите детали в порядке, обратном снятию.
Снятие монтажного блока реле и предохранителей , расположенного в моторном отсеке, проводите в следующем порядке.
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
3. . и снимите крышку монтажного блока.
4. Отверните гайку крепления.
5. . и снимите провод со шпильки.
6. Отожмите фиксатор и выведите монтажный блок из кронштейна.

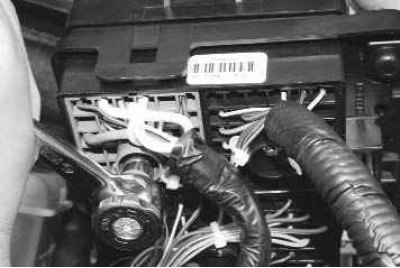

7. Выверните болт крепления.
8. . и отсоедините от монтажного блока колодку жгута проводов.
9. Аналогично отсоедините остальные колодки.

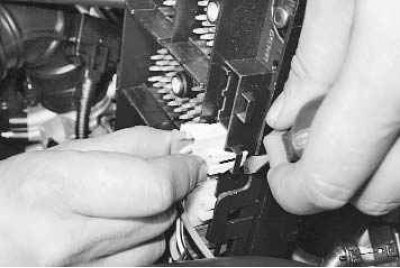

10. Отожмите отверткой фиксатор и отсоедините от монтажного блока малые колодки жгута проводов.
11. Отведите жгуты проводов в сторону.
12. . и, отжав фиксаторы, снимите кронштейн монтажного блока реле и предохранителей.
13. Установите детали в порядке, обратном снятию.
Снятие и установка монтажных блоков
Вам потребуются: ключ «на 10», торцовая головка «на 7», отвертка с плоским лезвием.
Снятие монтажного блока предохранителей, расположенного в салоне
Снятие монтажного блока предохранителей, расположенного в салоне, проводите в следующем порядке.
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

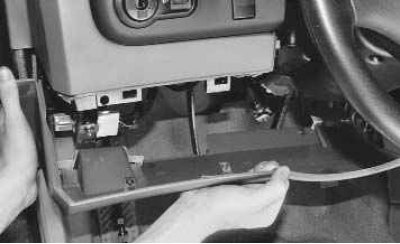

3. Снимите нижнюю облицовку передней стойки (см. «Снятие и установка облицовок стоек кузова»).
4. Отверните две гайки крепления.
5. . и снимите блок предохранителей в сборе с кронштейном и блоком ETWIS.
6. Отожмите отверткой фиксаторы.
7. . и отсоедините монтажный блок от кронштейна.
8. Запомните или запишите расположение проводов, чтобы при установке подсоединить их на прежние места, и отсоедините провода от монтажного блока предохранителей.
9. Установите детали в порядке, обратном снятию.
Для снятия монтажного блока дополнительных реле, расположенного в салоне, выполните следующие операции.
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
3. Снимите нижнюю облицовку передней стойки (см. «Снятие и установка облицовок стоек кузова»).

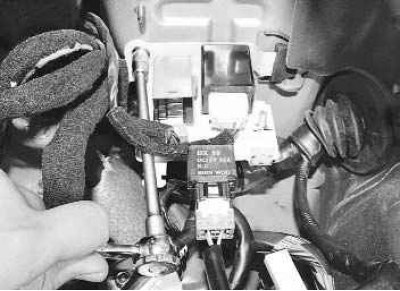

4. Отверните гайку крепления.

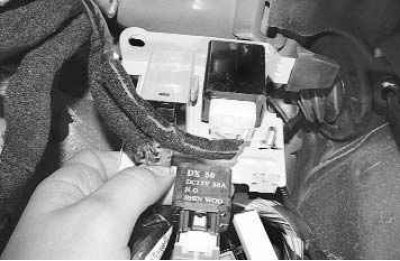

5. . отведите монтажный блок и снимите его, отсоединив от реле колодки жгута проводов или реле от монтажного блока.
6. Установите детали в порядке, обратном снятию.
Снятие монтажного блока реле и предохранителей, расположенного в моторном отсеке
Снятие монтажного блока реле и предохранителей, расположенного в моторном отсеке, проводите в следующем порядке.
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

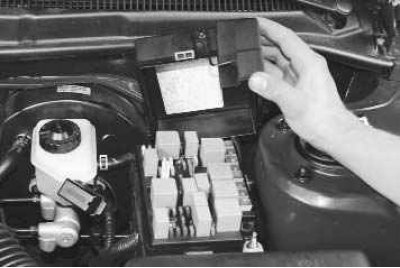

3. . и снимите крышку монтажного блока.

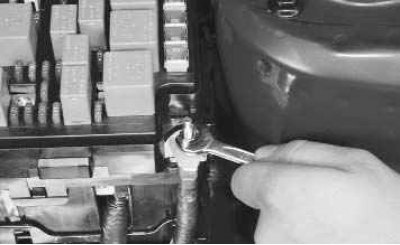

4. Отверните гайку крепления.
5. . и снимите провод со шпильки.

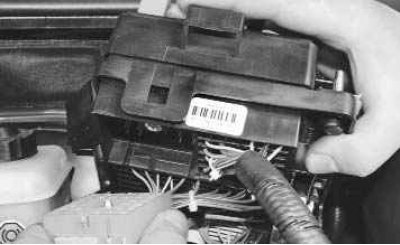

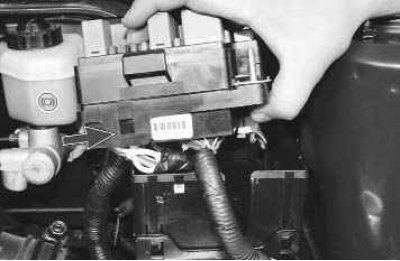

6. Отожмите фиксатор и выведите монтажный блок из кронштейна.
7. Выверните болт крепления.

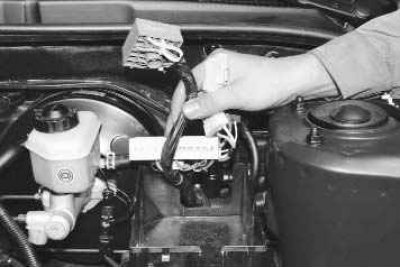

8. . и отсоедините от монтажного блока колодку жгута проводов.
9. Аналогично отсоедините остальные колодки.
10. Отожмите отверткой фиксатор и отсоедините от монтажного блока малые колодки жгута проводов.
11. Отведите жгуты проводов в сторону.

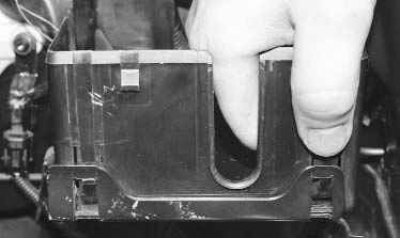

12. . и, отжав фиксаторы, снимите кронштейн монтажного блока реле и предохранителей.
13. Установите детали в порядке, обратном снятию.
