Как снять потолок Киа Рио-3 фотоотчет
Зачем снимать потолок в легковом автомобиле Киа Рио-3? Во первых снятие потолка может понадобиться для того чтобы провести дополнительную проводку, например, для GPS навигатора при его установке в районе зеркала заднего вида. Во вторых, это наверное более веская причина, для улучшения шумоизоляции. Заводская шумоизоляцию потолка Киа Рио-3 достаточно слабая (вернее она совсем отсутствует).
Публикация об шумоизоляции крыши Киа Рио-3 будет позже.
Поэтому инструкция о том, как снять потолок в Киа Рио-3 всегда может пригодиться.
Инструмент для снятия потолка
Для снятия потолка вам не потребуются специальные навыки или инструмент. Нужны будут всего лишь:
- Отвертка с крестообразным лезвием.
- Приспособление для вытягивания пистонов.
- Пластиковая плоская лопатка с помощью которой можно вынимать пластиковые детали не поцарапав их.
Порядок действий по снятию потолка Киа Рио-3
- Открутите ручки безопасности. Для этого откройте крышки, за которыми скрываются болты.Для их выкручивания используйте трубчатый ключ на 10.
- Откройте заглушку на боковой стойке.
- Снимите пластиковую накладку боковой стойки.
- Выньте несколько пистонов для снятия пластиковых накладок боковых стоек.
- Выньте плафон освещения в районе задних пассажиров.
- В отверстии в потолке, где был плафон, отсоедините клипсу крепления.
- Отщелкните все клипсы крепления по периметру потолка.
Внимание! Обшивка потолка очень нежная и любое заламывание оставляет на ней неисправимый след. Советуем делать все аккуратно.
Как? Вы еще не читали? Ну это зря…
Будем благодарны, если поделитесь публикацией в социальных сетях!
Потолочная обшивка — снятие

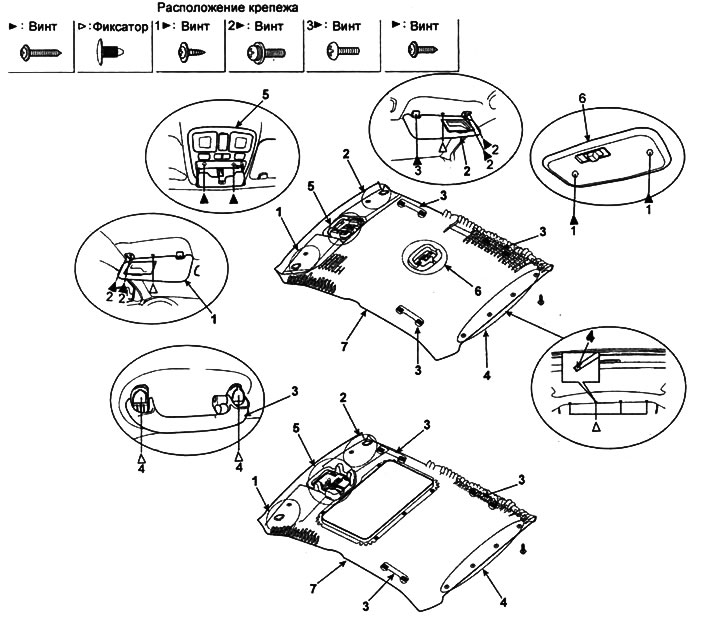

Основная версия: 1. Левый солнцезащитный козырек. 2. Правый солнцезащитный козырек. 3. Потолочная обшивка. 4. Потолочный поручень. 5. Кронштейн потолочного поручня
Версия с потолочным люком: 1. Левый солнцезащитный козырек. 2. Правый солнцезащитный козырек. 3. Обшивка крыши. 4. Потолочный поручень. 5. Кронштейн потолочного поручня.
Использовать перчатки для защиты рук от травм.
Используя плоскую отвертку в качестве рычага для поддевания компонентов, обмотать её жало изолентой, а также нанести изоленту вокруг соответствующих деталей для предотвращения повреждений.
Для снятия пластиковых элементов облицовки салона использовать специальные шпатели, чтобы не повредить поверхности деталей.
Соблюдать осторожность, чтобы не деформировать и не поцарапать панели обшивки.
1. Снять передние сиденья с автомобиля (см. соответствующий раздел ниже в данной главе).
2. Снять заднее сиденье с автомобиля (см. соответствующий раздел ниже в данной главе).
3. Снять обшивки передних кузовных стоек (см. соответствующий раздел выше в данной главе).
4. Снять верхние обшивки центральных кузовных стоек (см. соответствующий раздел выше в данной главе).
5. Снять обшивки задних кузовных стоек (см. соответствующий раздел выше в данной главе).
6. Снять солнцезащитные козырьки с держателями (см. соответствующий раздел выше в данной главе).
7. Снять потолочные поручни (см. соответствующий раздел выше в данной главе).
8. Снять потолочную консоль.
9. Снять потолочные плафоны.
Снимите накладку крепления электрохромного зеркала салона
10. Отсоединить разъем зеркала заднего вида.
11. Отсоединить датчик дождя.
12. Отсоединить главный разъем потолочного жгута проводов (А) и монтажные зажимы на передней кузовной стойке.
Сторона водителя
Сторона переднего пассажира
13. Удалить монтажные клипсы и снять потолочную обшивку (А).
Спереди
Сзади
Соблюдать осторожность, чтобы не согнуть потолочную обшивку до образования морщин.
14.Установка производится в порядке, обратном снятию.
Заменить все поврежденные клипсы новыми.
Убедиться в надлежащем подсоединении разъемов.
Отделка крыши — снятие и установка
1. Отверните винты крепления и снимите солнцезащитные козырьки и их держатели.
2. При помощи отвертки снимите крышки вспомогательных ручек, затем отверните винты крепления и снимите ручки.
3. Снимите потолочную консоль.
а) Откройте крышку отсека для хранения солнцезащитных очков, затем отверните винты крепления н потяните вниз консоль.
б) Отсоедините разъемы ламп местной подсветки и панели управления люком.
Снятие отделки салона.
1 — отделка передней стойки,
2 — отделка порога передней двери,
3 — передняя боковая отделка салона,
4 — верхняя отделка центральной стойки,
5 — нижняя отделка центральной стойки,
6 — отделка порога задней боковой двери,
7 — нижняя отделка задней стойки,
8 — верхняя отделка задней стойки.
4. Снимите фонарь освещения салона.
а) Снимите рассеиватель фонаря.
б) Отверните винты крепления фонаря, отсоедините разъем н снимите фонарь.
а) Снимите передние и задние сиденья.
б) Снимите отделки передних стоек автомобиля.
в) Снимите верхние отделки центральных стоек автомобиля.
г) Снимите отделки задних стоек автомобиля.
д) Отсоедините фиксаторы и снимите отделку крыши.
6. Установка производится в порядке, обратном снятию.
- Замените поврежденные фиксаторы.
- Перед установкой болта крепления верхней пластины ремня безопасности, нанесите на него жидкий клей для резьбовых соединений.
- Перед затяжкой болта крепления верхней пластины ремня безопасности, убедитесь, что ремень не изогнут и не перекручен.
