Как проверить генератор kia sportage

Проверки системы заряда

Внимание! Прежде чем приступать к выполнению проверок, ознакомьтесь с перечнем мер безопасности при обслуживании компонентов системы заряда (см. Раздел Система заряда — общие сведения и меры безопасности).

• Проверьте состояние и усилие натяжения приводного ремня генератора, в случае необходимости произведите его замену;
• Проверьте надежность затягивания болтов крепления генератора;
• Проверьте состояние электропроводки генератора и ее клеммных соединений, в случае необходимости удалите продукты окисления, подтяните крепеж;
• Проверьте состояние соответствующих предохранителей, расположенных в главном монтажном блоке (см. Главу Бортовое электрооборудование), — перед заменой пробитого предохранителя устраните причину перегрузки;
• Запустите двигатель и удостоверьтесь в том, что генератор не издает никаких посторонних шумов, — свист или визг могут свидетельствовать об износе подшипников или щеток;
• Проверьте полноту уровня заряда аккумуляторной батареи, — помните, что повреждение одной из банок может привести к увеличению тока потребления;
• Отсоедините от батареи оба провода (сначала отрицательный) и внимательно изучите состояние полюсных клемм, — в случае обнаружения следов коррозии тщательно зачистите клеммы, желательно с применением специальных приспособлений, проследите за надежностью фиксации на клеммах наконечников проводов.

Проверка выходного напряжения

Бензиновые модели

Схема подключения генератора и расположение его контактных клемм (дизельные модели)

1. Проверьте правильность натяжения приводного ремня генератора, измерьте выходное напряжение аккумуляторной батареи при выключенном двигателе, — результат измерения должен составлять порядка 12.4 В.

2. Запустите двигатель, — если контрольная лампа заряда в комбинации приборов (см. Главу Органы управления и приемы эксплуатации) исправно гаснет сразу после осуществления запуска пропустите две следующие проверки и переходите к выполнению процедуры.

3. Включите зажигание и опробуйте вольтметром все три клеммы генератора, — на клеммах В и S должно иметь место напряжение батареи (порядка 12 В), результат измерения на клемме L должен составить 1 В. Запустите двигатель и повторите проверку, — на всех трех клеммах должно присутствовать напряжение 14.1÷14.7 В.

4. При положительных результатах произведенных измерений проверьте исправность состояния электропроводки на участке цепи между батареей и клеммой В генератора, в противном случае проверьте всю подведенную к генератору электропроводку, — если никакие нарушения выявить не удается, замените генератор (см. Раздел Снятие и установка генератора).

5. Отсоедините электропроводку от клеммы В генератора, включите все бортовые потребители электроэнергии и выжмите педаль ножного тормоза. Подключите амперметр между клеммой В генератора и разъемом электропроводки, — если при оборотах двигателя 2500 ÷ 3000 в минуту сила измеряемого тока составляет не менее 65 А, следовательно, система заряда функционирует исправно, в противном случае следует проверить правильность натяжения приводного ремня и, в случае необходимости, произвести соответствующую корректировку (см. Главу Текущий уход и обслуживание). Если ремень в порядке, замените генератор (см. Раздел Снятие и установка генератора).

Дизельные модели

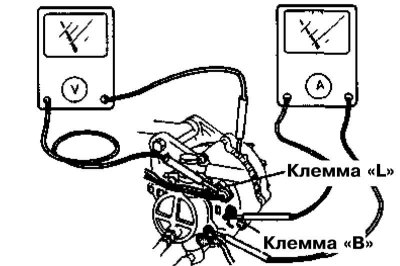

Схема подключения генератора и расположение его контактных клемм (дизельные модели)

1. Отсоедините отрицательный провод от батареи.

2. Подсоедините к генератору вольтметр и амперметр в соответствии со схемой.

3. Подсоедините отрицательный провод к батарее.

4. Запустите двигатель и включите фары.

5. Постепенно поднимите обороты двигателя и считайте величину силы выходного тока генератора. Если при наличии выходного тока показание вольтметра превышает напряжение батареи, генератор в порядке.

Проверка вакуумного насоса генератора (дизельные модели)

1. Наклейте на шкив стартера светоотражающий скотч и подключите к двигателю тахометр.

2. Подсоедините вакуумметр к вакуумному шлангу на участке между вакуумным насосом и вакуумным усилителем тормозов.

3. Запустите двигатель и проверьте правильность зависимости рабочей характеристики насоса (глубина создаваемого напряжения) от частоты вращения генератора (см. Спецификации Главы Системы электрооборудования двигателя).

Примечание. Частота вращения генератора снимается при помощи фотоэлектрического тахометра.

4. Внимательно изучите состояние компонентов насосной сборки, — оцените степень износа корпуса и центрального диска, удостоверьтесь в целостности уплотнительного кольца, измерьте длину шиберных лопаток и внутренний диаметр кожуха. Сравните результаты измерений с требованиями Спецификаций Главы Системы электрооборудования двигателя. В случае необходимости произведите замену.

Примечание. Износ нижних поверхностей шиберных лопаток о направляющее кольцо центрального диска является нормой и беспокойства вызывать не должен.

Источник

6.2.3. Контрольные проверки генератора

«Минус» аккумуляторной батареи всегда должен соединяться с массой, а «плюс» – подключаться к зажиму «30» генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный ток через вентили генератора, и они повредятся. Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных перенапряжений на зажиме «30» ге.

6.2.3.2 Проверка генератора на автомобиле

Если при работе двигателя горит контрольная лампа заряда аккумуляторной батареи, а натяжение ремня привода генератора нормальное, то ориентировочно определить исправность генератора можно следующим образом. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Слегка вытянув рукоятку управления воздушной заслонкой карбюратора, доведите частоту в.

6.2.3.3 Проверка генератора на стенде

Схема соединений генератора на стенде для проверки 1 – вольтметр; 2 – выключатель; 3 – амперметр; 4 – аккумуляторная батарея; 5 – реостат; 6 – генератор Проверка на стенде позволяет определить исправность генератора и соответствие его характеристик номинальным. У проверяемог.

6.2.3.4 Проверка генератора электронным осциллографом

Форма кривой выпрямленного напряжения генератора I – генератор исправен; II – вентиль пробит; III – обрыв в цепи вентиля Осциллограф позволяет по форме кривой выпрямленного напряжения генератора точно и быстро проверить его исправность и определить характер повреждения. Для проверки вращайте ротор генератора с .

6.2.3.5 Проверка обмотки возбуждения ротора

Исправность обмотки и надежность прилегания щеток к контактным кольцам можно проверить на стенде, не разбирая генератор, измерив сопротивление между штекером «67» и массой генератора. Если обмотка не имеет короткозамкнутых витков и щетки хорошо притерты к контактным кольцам, то сопротивление должно быть 4,2–4,7 Ом при температуре 20° С. После разборки генератора проверяют.

6.2.3.6 Проверка статора

Статор проверяется отдельно, после разборки генератора. Выводы его обмотки должны быть отсоединены от вентилей выпрямителя. В первую очередь проверьте омметром или с помощью контрольной лампы и аккумуляторной батареи, нет ли обрывов в обмотке статора и не замыкаются ли ее витки на массу. Изоляция проводов обмотки должна быть без следов перегрева, который происходит при ко.

6.2.3.7 Проверка вентилей выпрямительного блока

Схемы проверки вентилей выпрямительного блока А – проверка одновременно «положительных» и «отрицательных» вентилей; Б – проверка «отрицательных» вентилей; В – проверка «положительных» вентилей; 1 – генератор; 2 – контрольная лампа; 3 – аккумуляторная батарея Исправный .
