ELM327 адаптеры применимы на большинстве автомобилях KIA с 1996 года. В том числе данные OBD2 автосканеры прекрасно работают и совместимы с моделями Rio, Sportage, Cerato, Ceed и другими моделями KIA. Подключение сканера осуществляется через OBD2 разъем, а считанные данные можно посмотреть через приложение на смартфоне или программу на ноутбуке.
1. Совместимость KIA со сканерами ELM327 по году выпуска
Специалисты сайта, составили специальную таблицу совместимости сканера с автомобилями KIA. Автовладельцы KIA и других марок авто помогли нам создать эту таблицу. Она содержит 10738 транспортных средств, в том числе 3409 различных типов или конфигурации.
2. Режимы диагностики и OBD протоколы у автомобилей KIA
Задачей программного обеспечения в интерфейсах ELM является декодирование этих различных стандартов связи. Несмотря на то, что OBD2 порт стандартизирован, в зависимости от года выпуска KIA, модификации и комплетации, а так же модели двигателя, возможны различия в протоколах OBD2. Для каждой модели автомобиля они разные и представлены ниже в таблице: ISO 9141-2, ISO 14230, SAE J1850, ISO 15765 и SAE J1979.
Независимо от используемого протокола, OBD определяет 10 режимов диагностики. Не каждый режим обязательно поддерживается ЭБУ двигателя (ECM). Чем позже ваш автомобиль, тем больше шансов, что он будет поддерживать больше режимов.
Выберите модель авто и год выпуска, чтобы определить какие режимы диагностики через адаптер ELM327 поддерживает ваш автомобиль, а так же на каком протоколе базируется OBD2 порт. Данные предсталвны на следующие марки и их модификации: Carens, Carens 3, Carnival, Ceed, Ceed 2, Ceed 3, Cerato, Forte, Forte 2, Koup, Magentis, Mohave, Opirus, Optima, Picanto, Picanto 2, Rio, Rio 2, Rio 3, Sedona, Sorento, Sorento 2, Soul, Soul EV, Soul 2, Spectra, Sportage, Sportage 3, Sportage 4, Stinger, Venga.
Примечание:
(1) — Цифры между скобками (x3) соответствуют количеству транспортных средств одного и того же типа
(2) — Мощность в лошадиных силах по DIN (умножается на 0,736 для мощности в кВт)
(3) — ПИД поддерживается только для основного датчика кислорода (№ 1)
- Столбец режима X: транспортное средство, показывающее 00000000 в режиме, означает, что соответствующий PID не активен и что в результате режим поддерживается, но не отвечает ни на какие запросы. Ни один из автомобилей, описанных ниже, не поддерживает режим 8.
- Энергетическая колонка: тип топлива, Die для дизеля, Pet для бензина, Hyb для гибрида
- Транспортные средства в этом списке классифицируются в алфавитном порядке в зависимости от марки, модели, затем в порядке возрастания мощности.
Этот режим возвращает общие значения для некоторых датчиков, таких как:
- скорость двигателя;
- скорость автомобиля;
- температура двигателя (воздух, охлаждающая жидкость);
- информация о датчиках кислорода и воздушно-топливной смеси.
Этот режим дает стоп-кадр (или мгновенные) данные о сбое. Когда ECM обнаруживает неисправность, он записывает данные датчика в определенный момент, когда появляется неисправность.
В этом режиме отображаются сохраненные диагностические коды неисправностей. Эти коды неисправностей являются стандартными для всех марок автомобилей и делятся на 4 категории:
P0xxx: для стандартных неисправностей, связанных с трансмиссией (двигатель и трансмиссия)
C0xxx: для стандартных неисправностей в шасси
B0xxx: для стандартных неисправностей по кузову
U0xxx: для стандартных неисправностей в сети связи
Более подробная информация и определение общих кодов неисправностей доступны на странице Стандартные коды неисправностей OBD.
Этот режим используется для очистки записанных кодов неисправностей и выключения индикатора неисправности двигателя.
Примечание: в основном нет необходимости устранять неисправность, которая не была диагностирована или устранена. MIL загорится снова во время следующего цикла движения.
Этот режим дает результаты самодиагностики, выполненной на датчиках кислорода / лямды. В основном это касается только бензиновых транспортных средств.
Для новых ECU, использующих CAN, этот режим больше не используется. Режим 6 заменяет функции, которые были доступны в режиме 5.
Этот режим дает результаты самодиагностики, выполненной на системах, не подлежащих постоянному наблюдению.
Этот режим дает неподтвержденные коды неисправностей. После ремонта очень полезно проверить, что код неисправности не появляется снова, без необходимости выполнять длительный тестовый запуск. Используемые коды идентичны кодам в режиме 3.
Этот режим выдает результаты самодиагностики на других системах. Вряд ли он используется в Европе.
Этот режим дает информацию о транспортном средстве, такую как:
Режим 10 (или Режим A)
Этот режим дает постоянные коды ошибок. Используемые коды идентичны кодам в режимах 3 и 7. В отличие от режимов 3 и 7, эти коды не могут быть сброшены с помощью режима 4. Только несколько дорожных циклов без появления проблемы могут устранить неисправность.
Car Scanner ELM OBD2
Профессиональная автомобильная компьютерная диагностика (OBD2) у вас в кармане!

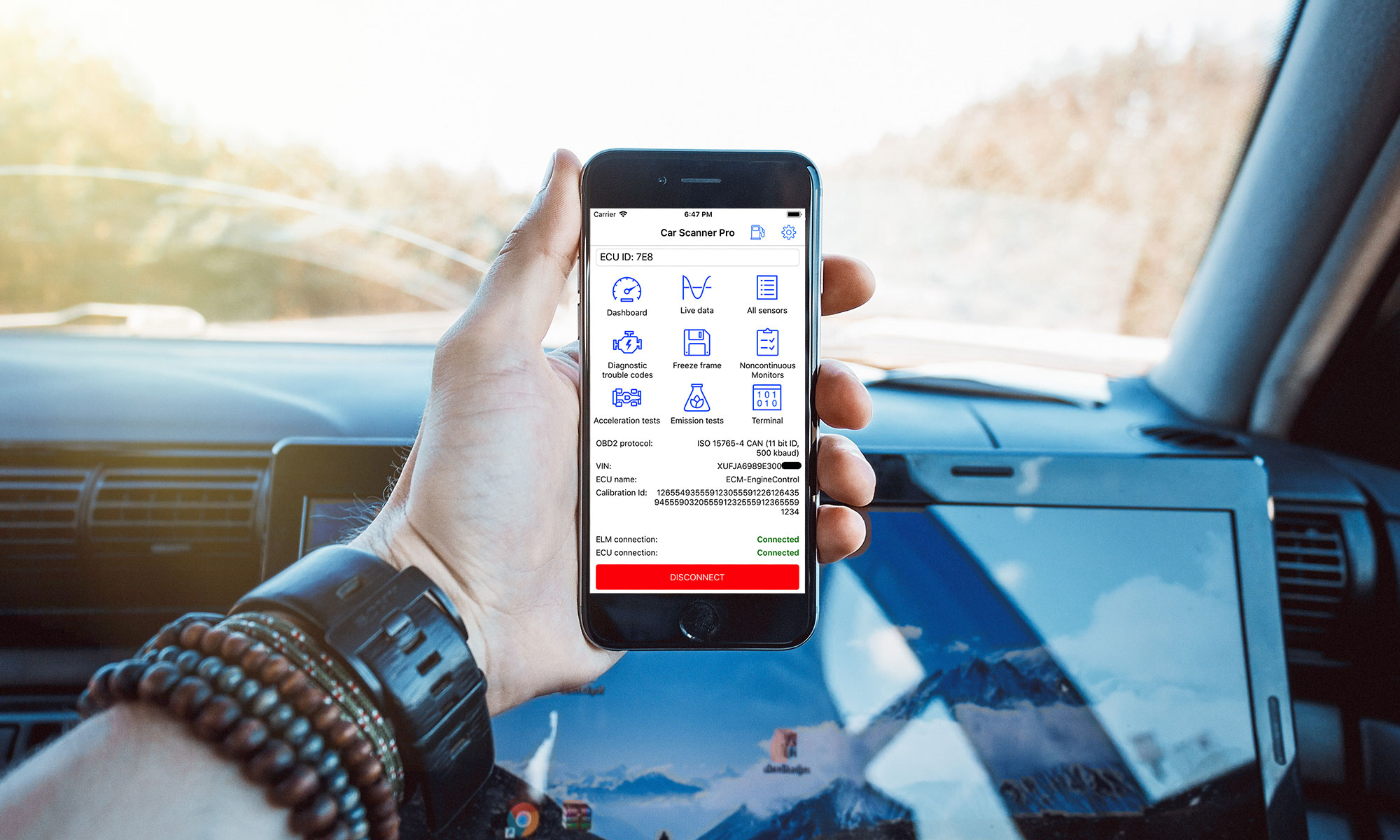

Car Scanner ELM OBD2
Car Scanner профессиональная автомобильная диагностика в вашем телефоне, планшете или ноутбуке под управлением iOS (Apple iPhone и iPad) или Android.
Узнайте все о своем автомобиле!
Какие показатели вы можете увидеть на панели приборов Вашего автомобиля? Спидометр, тахометр, уровень топлива, а если Вы счастливчик – температуру охлаждающей жидкости.
Однако, электронный блок управления (ЭБУ) Вашего автомобиля постоянно отслеживает и вычисляет десятки различных параметров и показателей, которые Вам, как водителю, могут быть полезны.
Определите проблему еще до ее проявления!
Наблюдая за всеми показателями работы Вашего автомобиля, Вы сможете определить неисправность еще до того, как она проявит себя.
Вылезла ошибка, горит лампа “Check Engine”?
Наверно каждого из нас на секунду охватывала паника, когда на панели приборов в пути вдруг загоралась лампа неисправности “Check engine”. Конечно же, вам следует тут же остановиться, заглушить машину и вызвать эвакуатор для поездки в сервисный центр, потому что вы не можете понять, что именно пошло не так, и в чем причина загоревшейся лампы “Check Engine”. И тут вам на помощь приходит Car Scanner, который может прочитать ошибку и предоставить ее расшифровку.
Владея этой информацией, Вы будете понимать, что именно вышло из строя и насколько опасно продолжать движение с этой ошибкой.
