Блок балансировочных валов киа соренто

ФОРУМ МОТОРИСТОВ

двигатель с киа соренто. перебираю мотор, по собственной невнимательности раскидал блок балансирных валов и не поставил меток. как теперь выставить валы друг относительно друга? есть только одна единственная метка на звездочке для установки по отношению к самому КВ. есть кто сталкивался с этим чудесным мотором?

bugel Технический директор Сообщения: 2135 Зарегистрирован: 27 дек 2005, 03:29 Откуда: Київ, Україна Контактная информация:

Re: балансирные валы g4ke 2.4л

Сообщение bugel » 28 мар 2018, 12:56

Обычно так: первый поршень в ВМТ — балансиры под своим весом принимают правильную позицию. Это общее правило

Re: балансирные валы g4ke 2.4л

Сообщение Madman » 28 мар 2018, 13:52

bugel Технический директор Сообщения: 2135 Зарегистрирован: 27 дек 2005, 03:29 Откуда: Київ, Україна Контактная информация:

Re: балансирные валы g4ke 2.4л

Сообщение bugel » 28 мар 2018, 15:00

Я ж написал — то положение, которое они приняли под своим весом и есть их правильное положение относительно КВ при первом цилиндре в ВМТ. Это общее правило. Могут быть нюансы типа угла наклона двигателя.

Re: балансирные валы g4ke 2.4л

Сообщение Madman » 28 мар 2018, 15:12

bugel писал(а): Я ж написал — то положение, которое они приняли под своим весом и есть их правильное положение относительно КВ при первом цилиндре в ВМТ. Это общее правило. Могут быть нюансы типа угла наклона двигателя.

bugel Технический директор Сообщения: 2135 Зарегистрирован: 27 дек 2005, 03:29 Откуда: Київ, Україна Контактная информация:

Источник

Масляный насос-блок балансировочных валов G4KE Kia Sorento, Santa Fe 23300-25230, 2330025230

У нас самые выгодные цены по Москве и регионам, мы также осуществляем доставку по всей России и городам СНГ.

Гарантия и возврат:

• Гарантийный срок установлен на оригинальные запчасти — 30 рабочих дней, на неоригинальные запчасти — 30 рабочих дней со дня покупки.
• Гарантия на продукцию TURBOPARTS составляет 6 месяцев со дня покупки при наличии заполненной технической карты.

Адрес почты по вопросам гарантии и возврата: info-zapkorea@bk.ru

Масляный насос-блок балансировочных валов Optima, Sonata, Sorento, Santa Fe без коробочки 23300-25922 2330025922

Масляный насос-блок балансировочных валов Kia Carens, Magentis, Sonata NF без коробочки 23300-25903 2330025903

Масляный насос-блок балансировочных валов Kia Carens, Magentis, Sonata NF без коробочки 23300-25903 2330025903

Масляный насос-блок балансировочных валов Optima, Sonata, Sorento, Santa Fe без коробочки 23300-25922 2330025922

Масляный насос-блок балансировочных валов Optima, Sonata, Sorento, Santa Fe без коробочки 23300-25922 2330025922

Источник

Масляный насос-блок балансировочных валов Kia Sorento 2.4 в Москве

—>

Масляный насос-блок балансировочных валов Kia Sorento 2.4 для Kia Sorento 2 XM, Hyundai Santa Fe 2, Kia Optima 3 по максимально выгодной цене. Мы продаем только НОВОЕ от проверенного поставщика . Товар всегда есть в наличии, доставляем по всей стране. Высокое качество продукции дополнительных без переплат. Звоните по телефону или заказывайте на сайте. Гарантируем Вам одни из самых лучших цен в Вашем городе!

Масляный насос-блок балансировочных валов Kia Sorento 2.4 для Kia Sorento 2 XM, Hyundai Santa Fe 2, Kia Optima 3 — это всегда высокое качество от проверенных поставщиков. предлагает современные запчасти и узлы для большинства марок.

Преимущества интернет-магазина ZMParts.ru

1. Продаем только качественные и надежные комплектующие проверенные временем.
2. Доставляем быстро и в любой регион России и СНГ
3. Низкие цены на новую продукцию
4. Мы работаем более 10 лет
5. У нас свой склад в Москве, а значит можем быстро доставлять розничному и оптовому покупателю
6. Для оптовых заказчиков специальные цены

Интернет-магазин автозапчастей ZMParts является прямым поставщиком завода изготовителей, в следствии чего мы гарантируем низкие цены на весь каталог. У нас есть свой склад, поэтому мы можем оперативно отгружать товар как по городу Москва, так и во все регионы страны.

У нас дешевле на 25-30%

Гарантия на узлы и агрегаты!

На всю продукцию распространяется гарантия Покупайте выгодно и с умом. Доставка 3-5 дней до любой точки РФ. Продаем только НОВОЕ! Работаем более 10 лет и только с проверенными поставщиками

Если не нашли нужную деталь, сделайте запрос по VIN

Для надежности подбора, сообщите VIN номер автомобиля или номер детали. В случае возникновения трудностей, прочтите инструкцию, либо обратитесь в службу по работе с клиентами по бесплатному номеру 8 (800)-500-06-36

Условия доставки

Для региона Москва и область товар можно получить уже завтра со склада по адресу: г. Москва, Коровинское шоссе, д.3, корпус 2, с внешней стороны дома, магазин «АВТОЗАПЧАСТИ». Cтоимость самовывоза: бесплатно. Есть курьерская доставка.

Для покупателей из других регионов предлагаем воспользоваться доставкой СДЭК от 400 рублей. Срок доставки 1-2 дня. Также можно воспользоваться с транспортными компаниями, с которыми мы работаем.

Масляный насос-блок балансировочных валов Kia Sorento 2.4 на Kia Sorento 2 XM, Hyundai Santa Fe 2, Kia Optima 3 в городе Москва от проверенной компании ZMParts.ru. Звоните и заказывайте прямо сейчас, ведь есть возможность купить по хорошей акции, а значит еще дешевле. Читайте отзывы реальных покупателей.

Источник

Нижняя задняя крышка и балансирные валы

1. Снимите приводные цепи (см. соответствующий раздел).

2. Снимите звездочку коленчатого вала.

а) Установите специальный инструмент на звездочку коленчатого вала и спецболт.

б) Вращая спецболт по часовой стрелке, снимите звездочку коленчатого вала.

3. Снимите звездочку левого уравновешивающего вала.

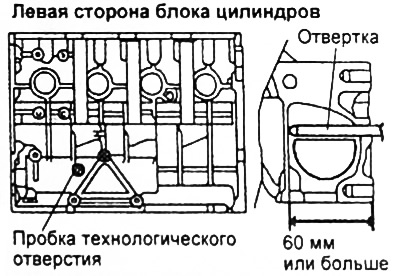

а) Снимите пробку технологического отверстия на левой стороне блока цилиндров.

Нижняя задняя крышка и балансирные валы.
1 — правый уравновешивающий вал,
2 — левый уравновешивающий вал,
3 — крышка шестерен,
4 — ведомая шестерня привода левого уравновешивающего вала,
5 — ведущая шестерня привода левого уравновешивающего вала,
6 — нижняя задняя крышка.

б) Вставьте крестовую отвертку (диаметром стержня 8 мм, длиной более 60 мм) в технологическое отверстие, чтобы зафиксировать левый уравновешивающий вал в данном положении. Если отвертка вставляется на глубину 60 мм или больше, то установочные метки совмещены правильно.

в) Отверните гайку крепления и снимите звездочку левого уравновешивающего вала.

г) Отверните болт крепления ведомой шестерни уравновешивающего вала.

4. Отверните болты крепления и снимите нижнюю заднюю крышку.

5. Отверните болты крепления крышки шестерен, затем извлеките ведущую и ведомую шестерни.

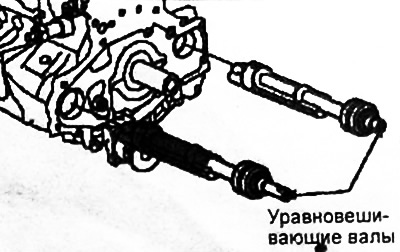

6. Снимите уравновешивающие валы.

Проверка

Уравновешивающие валы

1. Проверьте отсутствие засорения масляных отверстий.

2. Проверьте шейку вала на отсутствие заедания, повреждений и контакта с подшипником. Если дефекты очевидны, то замените уравновешивающий вал.

3. Проверьте зазор в подшипниках уравновешивающих валов. Если имеет место очень сильный износ, то замените уравновешивающий вал или блок цилиндров.

• Передний — 48,975 — 49,000 мм
• Задний — 47,965 — 47,990 мм

• Передний — 49,050 — 49,080 мм
• Задний — 48,050 — 48,080 мм

• Передний — 0,050 -0,105 мм
• Задний — 0,060 -0,115 мм

Шестерни привода левого уравновешивающего вала

1. Установите шестерни привода левого уравновешивающего вала в нижнюю заднюю крышку и убедитесь, что шестерни вращаются плавно, без заеданий и без заметного люфта.

2. Проверьте поверхности нижней задней крышки и крышки шестерен, находящиеся в контакте с боковой поверхностью шестерен на отсутствие износа (борозд).

3. Измерьте торцевой зазор ведущей и ведомой шестерен левого уравновешивающего вала, как показано на рисунке.

• Ведущая шестерня — 0,08 — 0,14 мм
• Ведомая шестерня — 0,06-0,12 мм

• Ведущая шестерня — 0,25 мм
• Ведомая шестерня — 0,25 мм

4. Измерьте зазор между крышкой шестерен и вершинами зубьев шестерен.

• Ведущая шестерня — 0,16 — 0,21 мм
• Ведомая шестерня — 0,18 — 0,21 мм

• Ведущая шестерня — 0,25 мм
• Ведомая шестерня — 0,25 мм

5. Проверьте зазор между валом ведущей шестерни и подшипником вала ведущей шестерни в нижней задней крышке. Если имеет место очень сильный износ, то замените ведущую шестерню или подшипник вала ведущей шестерни.

• Внутренний диаметр подшипника вала ведущей шестерни — 24,004 — 24,025 мм
• Диаметр вала ведущей шестерни — 23,968 — 23,980 мм
• Масляный зазор — 0,024 -0,057 мм

Ремонт (замена подшипника вала ведущей шестерни)

1. Установите специальный инструмент в отверстие под вал ведущей шестерни (в подшипнике).

2. Извлеките подшипник вала ведущей шестерни из нижней задней крышки.

3. Установите подшипник на специальное приспособление.

4. Нанесите немного моторного масла на наружную поверхность(поверхность скольжения) подшипника и в отверстие под подшипник в нижней задней крышке.

5. С помощью специального приспособления запрессуйте новый подшипник в отверстие под вал ведущей шестерни на нижней задней крышке.

Установка

1. Установите уравновешивающие валы.

а) Нанесите немного моторного масла на поверхность подшипника уравновешивающего и в отверстие под подшипник в блоке цилиндров.

б) Установите уравновешивающие валы в блок цилиндров.

2. Установите крышку шестерен.

а) Нанесите немного моторного масла на ведущую и ведомую шестерни.

б) Установите ведущую и ведомую шестерни, совместив нанесенные установочные метки.

а) Очистите привалочные поверхности блока цилиндров и фланца нижней задней крышки от остатков старого герметика

б) Обезжирьте поверхность для нанесения герметика на фланце нижней задней крышки и привалочную поверхность на блоке цилиндров.

г) Установите и закрепите верхнюю заднюю крышку в течение 15 минут после нанесения герметика. Затягивайте болты крепления постепенно, в несколько приемов

Будьте внимательны, длина болтов отличается в зависимости от места установки, не перепутайте места расположения болтов.

После установки верхней задней крышки подождите, по крайней мере, час перед запуском двигателя.

Таблица. Размеры болтов.

4. Установите звездочку левого уравновешивающего вала

а) Убедитесь, что поршень цилиндра №1 находится в ВМТ такта сжатия.

б) Нанесите немного чистого моторного масла на кольцевую прокладку, расположенную в отверстии под установку звездочки на коленчатый вал.

в) Установите звездочку на коленчатый вал так, чтобы метки на звездочке и метки на нижней задней крышке совпадали.
